Сведения о средстве измерений: 95175-25 Резервуары горизонтальные стальные цилиндрические

Номер по Госреестру СИ: 95175-25
95175-25 Резервуары горизонтальные стальные цилиндрические
(РГС-20)

Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объёма нефтепродуктов при приёме, хранении и отпуске.

сертификация программного обеспечения
Внешний вид. Резервуары горизонтальные стальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Внешний вид. Резервуары горизонтальные стальные цилиндрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 2
Внешний вид. Резервуары горизонтальные стальные цилиндрические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 3
Внешний вид. Резервуары горизонтальные стальные цилиндрические, http://oei-analitika.ru рисунок № 4
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 4

Общие сведения

Дата публикации - 17.04.2025
Срок свидетельства -
Номер записи - 196980
ID в реестре СИ - 1425049
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")
Страна - РОССИЯ
Населенный пункт - г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№745 от 2025.04.16 Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Резервуары горизонтальные стальные цилиндрические (РГС-20)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79844-20

Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Нагорная",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
79746-20

Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Солнечногорская",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
80189-20

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "ТранснефтьВерхняя Волга" по объекту "Подводный переход р. Судогда, 47 км МНПП "НовкиРязань",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
4 года
80734-20

Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Староликеево",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
80820-20

Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ГПС "Шилово-3",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
80775-20

Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Рязань",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
81888-21

Система измерений количества и показателей качества нефти № 432,
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
82505-21

Система измерений количества и показателей качества нефтепродуктов СИКНП № 1241 резервная схема учёта, 1, 8, 3, 8, 3, 6
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
85248-22

Установка трубопоршневая поверочная двунаправленная , Daniel
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
2 года
85249-22

Установка трубопоршневая поверочная двунаправленная , СФРЮ-4000-36
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
2 года
85285-22

Установка поверочная трубопоршневая двунаправленная, Daniel-1100
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
2 года
87067-22

Установка поверочная трубопоршневая двунаправленная, ВНР-4000
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
2 года
88749-23

Резервуар горизонтальный стальной цилиндрический, РГС-15
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
88750-23

Резервуар горизонтальный стальной цилиндрический, РГС-13
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
88764-23

Резервуары горизонтальные стальные цилиндрические, РГС-40
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
89154-23
29.05.2028
Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов, РГС
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
90989-24

Резервуар стальной вертикальный цилиндрический, РВСП-20000
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
91539-24

Система измерений количества и показателей качества нефти № 437 ПСП "Рязань", Обозначение отсутствует
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
91971-24

Система измерений количества и показателей качества нефти № 437 ПСП "Рязань". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
93506-24

Резервуар горизонтальный стальной цилиндрический, РГС-20
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
95175-25

Резервуары горизонтальные стальные цилиндрические, РГС-20
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
95176-25

Резервуары горизонтальные стальные цилиндрические, РГС-20
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
95177-25

Резервуары горизонтальные стальные цилиндрические, РГС-20
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
95375-25

Резервуар вертикальный стальной цилиндрический, РВС-20000
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
95497-25

Система измерений количества и показателей качества нефтепродуктов № 1252, Обозначение отсутствует
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
95559-25

Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год

В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.

На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.

Бесплатный

Кто поверяет Резервуары горизонтальные стальные цилиндрические (РГС-20)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуары горизонтальные стальные цилиндрические (РГС-20)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное      общество      «Транснефть      -      Верхняя      Волга»

(АО «Транснефть - Верхняя Волга»)

ИНН 0278039018

Юридический адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1

Изготовитель

Акционерное      общество      «Транснефть      -      Верхняя      Волга»
(АО «Транснефть - Верхняя Волга»)
ИНН 0278039018
Адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1
Телефон: (831) 438-22-00

Испытательный центр

Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
ИНН 7723107453
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2 Телефон: +7 (495) 950-87-00
E-mail: TAM@transneft.ru

Правообладатель

Акционерное      общество      «Транснефть      -      Верхняя      Волга»
(АО «Транснефть - Верхняя Волга»)
ИНН 0278039018
Юридический адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определённого уровня, соответствующего заданному значению объёма.

Резервуары представляют собой стальную горизонтальную конструкцию с днищами, состоящую из двух секций. Секции разделены между собой перегородками.

Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.

Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.

Резервуары с заводскими номерами 330 и 331 расположены по адресу: НС «Солнечногорская», Московская область, Можайский р-н, д. Дурыкино.

Заводские номера нанесены типографским способом в виде цифрового кода на маркировочную табличку, расположенную непосредственно на резервуаре.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на резервуары не предусмотрено.

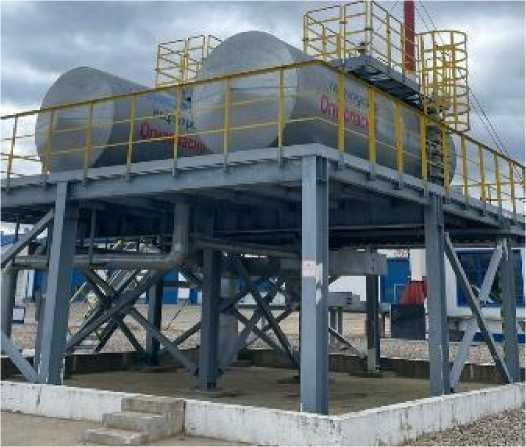

Общий вид резервуаров представлен на рисунке 1.

Внешний вид. Резервуары горизонтальные стальные цилиндрические (РГС-20), http://oei-analitika.ru

Рисунок 1 - Общий вид резервуаров РГС-20

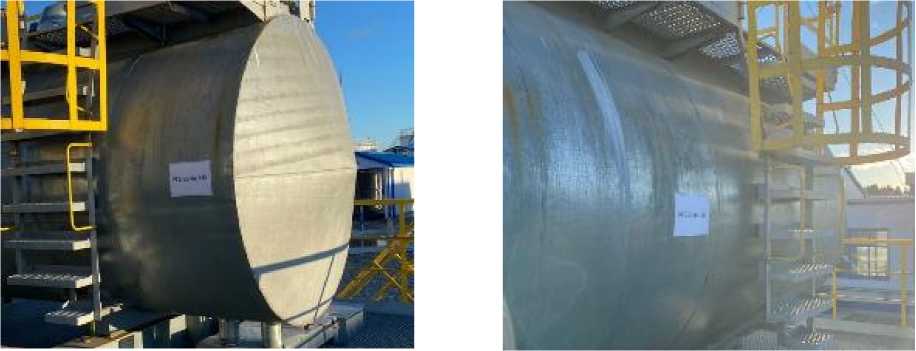

Места нанесения заводских номеров резервуаров представлены на рисунке 2.

Внешний вид. Резервуары горизонтальные стальные цилиндрические (РГС-20), http://oei-analitika.ru

Рисунок 2 - Места нанесения заводских номеров резервуаров РГС-20

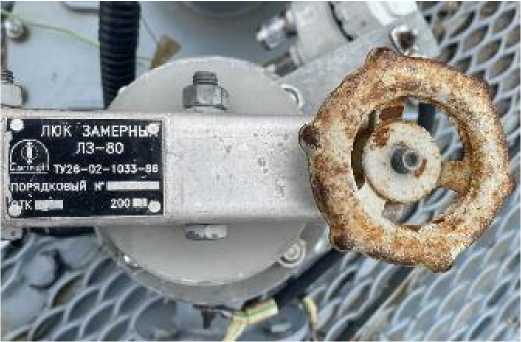

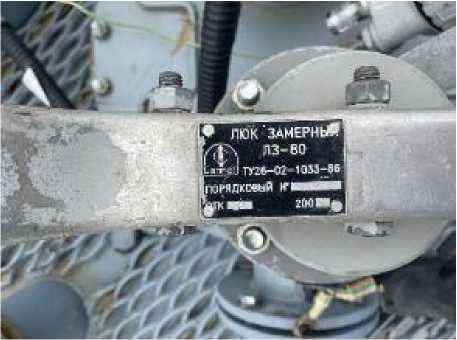

Замерные люки резервуаров представлены на рисунке 3.

Внешний вид. Резервуары горизонтальные стальные цилиндрические (РГС-20), http://oei-analitika.ru
Внешний вид. Резервуары горизонтальные стальные цилиндрические (РГС-20), http://oei-analitika.ru

Рисунок 3 - Замерные люки резервуаров РГС-20


Таблица 4 -

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной цилиндрический

РГС-20

1 шт.

Паспорт на резервуар

-

1 экз.

Градуировочная таблица

-

2 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

20

Секция 1

17

Секция 2

3

Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), %

± 0,25

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - атмосферное давление, кПа

от -40 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

50


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
