Номер по Госреестру СИ: 86726-22
86726-22 Каналы измерительные (электрическая часть) подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) ИС-102
(Обозначение отсутствует)
Назначение средства измерений:
Каналы измерительные (электрическая часть) подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) ИС-102 (далее - каналы или ПАРК) предназначены для измерений силы и напряжения постоянного электрического тока, электрического сопротивления постоянному току, относительного сопротивления

Внешний вид.
Каналы измерительные (электрическая часть) подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) ИС-102
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) ПО ПАРК, предназначенное для реализации функций ИК ПАРК и состоит из следующих компонентов:
-
- программа подготовки исходных данных;
-
- программа пульта оператора ПАРК;
-
- программа пульта контроля и управления;
-
- программа «Инженерный пульт»;
-
- программа экспресс-обработки результатов испытания;
-
- динамически загружаемая библиотека «BaseCalcFunc.dll».
Программа подготовки исходных данных предназначена для создания и сопровождения базы исходных данных элементов автоматики.
Программа пульта оператора ПАРК предназначена для управления элементами автоматики стенда, визуального представления информации, полученной от датчиков и исполнительных элементов ПАРК в режиме реального времени, необходимой оператору.
Программа пульта контроля и управления предназначена для управления дискретными элементами автоматики стенда, разработки и отладки алгоритмов регулирования и контроля, алгоритмов имитации объекта управления.
Программа «Инженерный пульт» предназначена для просмотра и анализа состояния каналов ПАРК в режиме реального времени.
Программа экспресс-обработки результатов испытаний обеспечивает обработку и представление зарегистрированной информации.
Динамически загружаемая библиотека «BaseCalcFunc.dll» предназначена для преобразования информации измерительных каналов ПАРК.
К метрологически значимой части ПО относится динамически загружаемая библиотека «BaseCalcFunc.dll». Остальные компоненты ПО относятся к метрологически не значимой части ПО.
Для защиты приборных стоек ПАРК, с установленными в них компонентами, предусмотрено закрытие дверей стоек с оборудованием на ключ, сами стойки находятся в защищенном помещении (бункере).
Уровень защита ПО от непреднамеренных и преднамеренных изменений «среднему» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
10.70076.9-01 |
|
Номер версии (идентификационный номер ПО) |
Версия 1 |
|
Цифровой идентификатор ПО |
9DB1FB68 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32(IEEE 1059-1993) |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации 10.2.70097.00.00 РЭ «Подсистема автоматического регулирования и контроля (ПАРК) стендовых систем. Руководство по эксплуатации» типографским способом.
Лист № 5
Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений представлены в разделе 2.3 руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
|
Приказ |
Росстандарта |
от 1 |
октября 2018 |
г. № |
2091 |
«Об |
утверждении |
|
государственной |
поверочной |
схемы |
для средств |
измерений |
силы |
постоянного | |
|
электрического тока в диапазоне от 1-10 |
-16 до 100 А»; | ||||||
|
Приказ |
Росстандарта |
от 30 |
декабря 2019 |
г. № |
3457 |
«Об |
утверждении |
государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении
государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
ПравообладательФедеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)
ИНН: 5042006211
Адрес: 141320, Московская обл., Сергиево-Посадский городской округ, г. Пересвет, ул. Бабушкина, д. 9.
Изготовитель
Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)ИНН: 5042006211
Адрес: 141320, Московская обл., Сергиево-Посадский городской округ, г. Пересвет, ул. Бабушкина, д. 9.
Телефон: (496) 546-33-21 Факс: (496) 546-76-98 Web-сайт: www.nic-rkp.ru E-mail: mail@nic-rkp.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Россия, г. Москва, ул. Озерная, д. 46Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
ПАРК представляет собой совокупность каналов измерений относительного сопротивления потенциометрических датчиков давлений, каналов измерений электрического сопротивления постоянному току, каналов измерений силы и напряжения постоянного электрического тока от стендовых преобразователей.
Принцип действия каналов измерительных (ИК) ПАРК основан на преобразовании аналоговых электрических сигналов, поступающих от первичных измерительных преобразователей (ПИП) и стендовых преобразователей, в частотно-импульсные сигналы с помощью устройств аналого-частотного преобразования (АЧП), с последующим преобразованием с помощью быстродействующего 32 разрядного аналого-цифрового преобразования (АЦП) в цифровой код с обработкой полученной информации и выдачей сигналов для формирования управляющего воздействия ПАРК.
ПАРК осуществляет регистрацию, отображение и хранение измеренной информации с помощью персональных ЭВМ.
В состав ИК ПАРК входят следующие компоненты:
-
- аналого-частотные преобразователи АЧП4-01.Ех, АЧП2-07.Ех, АЧП2-08.Ех,
АЧП2-02.Ех, АЧП5-15.Ех, АЧП2-11.Ех, АЧП3.М-01, АЧП5-03.Ех, АЧП3-04.Ех,
АЧП2-06.Ех предназначенные для преобразований аналоговых сигналов в частотные сигналы;
-
- модули распределения сигналов типа МРС1, предназначенные для размножения частотных сигналов;
-
- адаптеры SW-МСКЧ, предназначенные для преобразования частотных сигналов в цифровой код;
-
- сетевые индустриальные контроллеры СИКОН-М1, с выходов которых по линии связи информация в формате сетевого интерфейса Ethernet поступает в локальную вычислительную сеть (ЛВС).
Заводской номер в виде цифрового обозначения, который однозначно идентифицирует ПАРК, указывается в формуляре. Нанесение знака поверки на корпуса приборных стоек ИС-102 не предусмотрено.
Максимальное количество ИК ПАРК с учетом возможности использования резервных каналов - 88. Полный перечень ИК ПАРК приводится в формуляре.

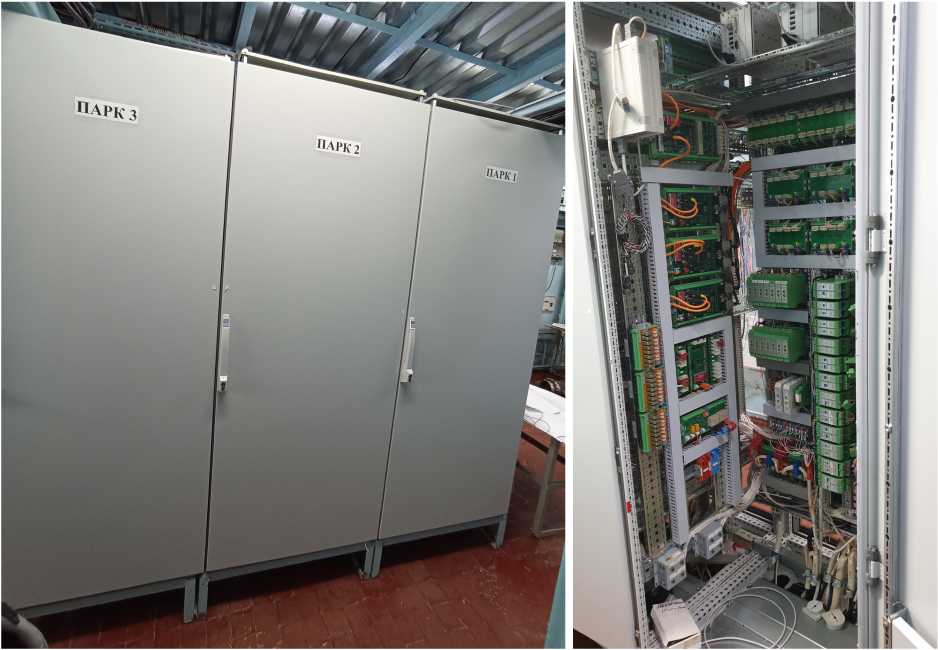

Общий вид приборных стоек ПАРК представлен на рисунке 1.
Рисунок 1 - Общий вид приборных стоек ПАРК
Пломбирование не предусмотрено.
Таблица 4 - Комплектность поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Каналы измерительные (электрическая часть) подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) ИС-102 |
ПАРК |
1 |
|
Руководство по эксплуатации |
10.2.70097.00.00 РЭ |
1 |
|
Формуляр |
10.2.70097.00.00 ФО |
1 |
ПАРК приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики ПАРК
|
Измеряемая величина |
Диапазоны измерений |
Состав ИК |
Характеристики погрешностей в рабочих условиях |
|
Сила постоянного тока |
от 4 до 20 мА |
АЧП4-01.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 |
Y = ±0,20% |
|
от 0 до 5 мА |
АЧП2-07.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 |
Y = ±0,20% | |
|
от 0 до 20 мА |
АЧП2-08.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 |
Y = ±0,20% | |
|
АЧП2-02.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 |
Y = ±0,20% |
таблицы 2
|
Измеряемая величина |
Диапазоны измерений |
Состав ИК |
Характеристики погрешностей в рабочих условиях |
|
Напряжение постоянного тока |
от -10 до +70 мВ |
АЧП5-15.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 |
Y = ±0,20% |
|
от 0 до 5 В |
АЧП2-11.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 |
Y = ±0,20% | |
|
от 0 до 30 В |
АЧП3.М-01 -> МРС1 -> SW-МСКЧ -> СИКОН-М1 |
Y = ±0,20% | |
|
Электрическое сопротивление |
от 0 до 150 Ом |
АЧП5-03.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 |
Y = ±0,20% |
|
АЧП3-04.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 |
Y = ±0,20% | ||
|
Относительное сопротивление потенциометрических датчиков 1 |
от 5 до 100% |
АЧП2-06.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 |
Д = ±0,20% |
|
Примечания: Используемые обозначения: Д - пределы допускаемых абсолютных погрешностей в условиях эксплуатации; Y - пределы допускаемых приведенных к диапазону измерений погрешностей в рабочих условиях; 1 - Относительное сопротивление - отношение выходного сопротивления потенциометрического датчика к полному его сопротивлению, выраженное в процентах | |||
Таблица 3 - Технические характеристики ПАРК
|
Наименование параметра |
Значение |
|
Напряжение питающей сети переменного тока, В |
от 207 до 253 |
|
Частота переменного напряжения питающей сети, Гц |
от 49 до 51 |
|
Напряжение питающей сети постоянного тока, В |
от 24 до 34 |
|
Рабочие условия применения: | |
|
Температура окружающей среды, °С |
от +5 до +35 |
|
Относительная влажность окружающего воздуха без конденсации, % |
до 80 |
|
Атмосферное давление, кПа |
от 84,0 до 106,0 |
