Номер по Госреестру СИ: 88237-23
88237-23 Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №1 цеха 51 ОП "Винтай" ПАО "ОДК-Кузнецов" АСУ-С1
(Обозначение отсутствует)
Назначение средства измерений:
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №1 цеха 51 ОП «Винтай» ПАО «ОДК-Кузнецов» АСУ-С1 (далее - АСУ-С1) предназначены для измерений относительного сопротивления датчиков потенциометрического типа, электрического сопротивления постоянному току, напряжения и силы постоянного тока, частоты переменного тока, а также для сбора, преобразования, регистрации, обработки и визуального отображения информации при проведении испытаний изделий ракетно-космической техники на стенде №1 цеха 51 производственной площадки ОП «Винтай» ПАО «ОДК-Кузнецов».
Внешний вид.
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №1 цеха 51 ОП "Винтай" ПАО "ОДК-Кузнецов" АСУ-С1
Рисунок № 1
Внешний вид.
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №1 цеха 51 ОП "Винтай" ПАО "ОДК-Кузнецов" АСУ-С1
Рисунок № 2
Общие сведения
Дата публикации - 21.02.2023
Срок свидетельства -
Номер записи - 190260
ID в реестре СИ - 1405917
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Пересвет
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№359 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №1 цеха 51 ОП "Винтай" ПАО "ОДК-Кузнецов" АСУ-С1 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81963-21 |
Комплекс измерительно-вычислительный, ИВК-104 Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
2 года |
|
86726-22 |
Каналы измерительные (электрическая часть) подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) ИС-102, Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
86807-22 |
Каналы измерительные (электрическая часть) системы управления заправкой изделия (СУЗ) ИС-102, Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
86808-22 |
Каналы измерительные (электрическая часть) системы управления нештатными элементами и обвязки изделия (СУНЭ) ИС-102, Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
86921-22 |
Комплекс измерительно-вычислительный, ИВК МИК-М Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
88049-23 |
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированного комплекса проверки изделия для проведения стендовых испытаний блока первой ступени РН "Союз-5" АКПИ, Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
88050-23 |
Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН "Союз-5", Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
88237-23 |
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №1 цеха 51 ОП "Винтай" ПАО "ОДК-Кузнецов" АСУ-С1, Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
92368-24 |
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2), Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
95591-25 |
Система единого времени, ОИ-310 Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
1 год |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №1 цеха 51 ОП "Винтай" ПАО "ОДК-Кузнецов" АСУ-С1 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №1 цеха 51 ОП "Винтай" ПАО "ОДК-Кузнецов" АСУ-С1 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программно-математический комплекс АСУ-С1 предназначен для реализации всех функций системы и состоит из следующих компонентов:
-программа подготовки исходных данных;
-программа пульта оператора АСУ-С1;
-программа экспресс-обработки результатов регистрации;
-динамически загружаемая библиотека функций для преобразования информации АСУ-С1 «BaseCalcFunc.dll».
Программа подготовки исходных данных предназначена для создания и сопровождения базы исходных данных элементов автоматики.
Программа пульта оператора АСУ-С1 предназначена для визуального представления информации, полученной от датчиков и исполнительных элементов АСУ-С1 в режиме реального времени, необходимой оператору.
Программа экспресс-обработки результатов испытаний обеспечивает обработку и представление зарегистрированной информации.
Динамически загружаемая библиотека «BaseCalcFunc.dll» предназначена для преобразования информации АСУ-С1.
К метрологически значимой части программного обеспечения (ПО) относится динамически загружаемая библиотека «BaseCalcFunc.dll». Остальные компоненты ПО относятся к метрологически не значимой части ПО.
Метрологические характеристики АСУ-С1 нормированы с учетом метрологически значимой части ПО.
Уровень защиты ПО АСУ-С1 от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО АСУ-С1 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
БСЖК.421413.153-01 |
|
Номер версии (идентификационный номер ПО), не ниже |
Версия 1 |
|
Цифровой идентификатор ПО |
9DB1FB68 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 (IEEE 1059-1993) |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на боковую панель шкафа управления № 1 АСУ-С1.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе Руководство по эксплуатации БСЖК.421413.153 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ПравообладательПубличное акционерное общество «ОДК-Кузнецов» (ПАО «ОДК-Кузнецов»)
ИНН 6319033379
Юридический адрес: 443009, г. Самара, Заводское ш., д. 29
Телефон: (846) 992-60-10, (846) 312-85-10
Факс: (846) 992-64-65, (846) 312-85-45
E-mail: info@uec-kuznetsov.ru
Изготовитель
Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)ИНН 5042006211
Адрес: 141320, Московская обл., г.о. Сергиево-Посадский, г. Пересвет, ул. Бабушкина, д. 9
Телефон: (495) 786-22-77, (496) 546-33-21
Факс: (496) 546-76-98
E-mail: mail@nic-rkp.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Публичное акционерное общество «ОДК-Кузнецов» (ПАО «ОДК-Кузнецов»)ИНН 6319033379
Юридический адрес: 443009, г. Самара, Заводское ш., д. 29
Телефон: (846) 992-60-10, (846) 312-85-10
Факс: (846) 992-64-65, (846) 312-85-45
E-mail: info@uec-kuznetsov.ru
Принцип действия АСУ-С1 основан на преобразовании аналоговых электрических сигналов (сопротивления постоянному току, напряжения и силы постоянного тока) первичных преобразователей и бортовых приборов в частотно-импульсные сигналы с помощью устройств аналого-частотного преобразования, а также частоты переменного тока датчиков расходов и чисел оборотов с помощью быстродействующих 32 разрядных преобразователей контроллера в цифровой код для регистрации, обработки и визуального отображения информации в ПЭВМ АРМ.
Конструктивно АСУ-С1 смонтированы в 2 шкафах управления, где расположены преобразователи типа АЧП5.Ех, АЧП5-02.Ех, АЧП5-03.Ех, АЧП5-15.Ех, АЧП5-17.Ех, АЧП3.М-01, АЧП3.М-03, АЧП6-04.Ех, АЧП2-13.Ех, ПО1-М-01.Ех, связные модули СМ, модули связи с контроллером ЕС-МСКЧ, модули распределения сигналов МРС1-02 и контроллеры управления и регистрации типа СИКОН-М3.30, с выходов которых по линиям связи информация в формате сетевого интерфейса Ethernet поступает в локальную вычислительную сеть (ЛВС).
В ПЭВМ АРМ с помощью соответствующего программного обеспечения полученные данные обрабатываются, записываются на жесткий диск и одновременно выводятся на экраны мониторов.
Общий вид шкафов управления АСУ-С1, в которых размещены каналы измерительные, приведен на рисунках 1 и 2.
Защита от несанкционированного доступа к АСУ-С1 предусмотрена в виде специальных замков на дверях шкафов управления АСУ-С1, запираемых ключами.
Места нанесения заводского номера

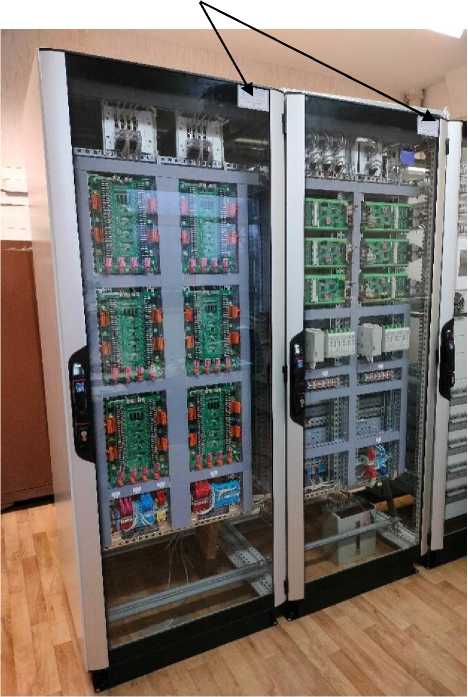

Рисунок 1 - Общий вид шкафов управления № 2 и №1 (слева направо) АСУ-С1 (вид спереди)

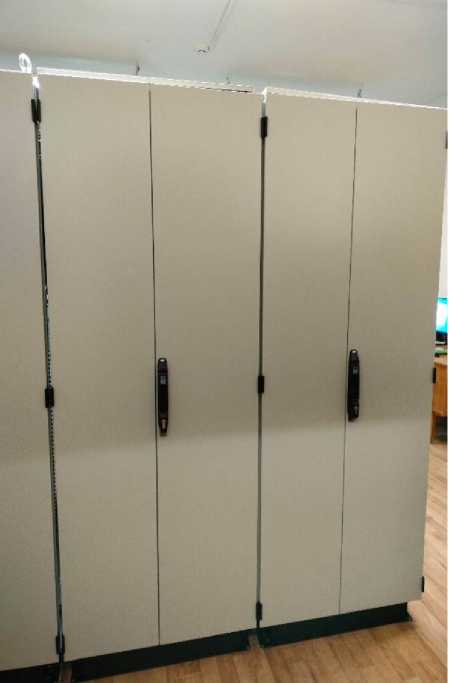

Рисунок 2 - Общий вид шкафов управления № 1 и №2 (слева направо) АСУ-С1 (вид сзади)
Заводской номер 153/2022 указывается на табличках в верхней правой части передних панелей шкафов управления №1 и №2 в формате числового кода. Место нанесения заводского номера показано на рисунке 1.
Пломбирование АСУ-С1 не предусмотрено.
Нанесение знака поверки на АСУ-С1 не предусмотрено.
Таблица 2- Метрологические характеристики АСУ-С1
|
Измеряемый параметр |
Состав измерительного канала (ИК) |
Диапазон измерений (ДИ) |
Количество ИК |
Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации1 |
|
1 |
2 |
3 |
4 |
5 |
|
Электрическое сопротивление постоянному току |
ПСЧК=> МРС1-02=>ЕС-МСКЧ=> СИКОН-М3.30 |
от 0,1 до 100 кОм |
1 |
Yen= ±1,5 % |
|
Электрическое сопротивление постоянному току |
АЧП5-02.Ех=> МРС1-02=>ЕС-МСКЧ=> СИКОН-М3.30 |
от 1 до 100 Ом |
1 |
Yen= ±0,30 % |
|
Электрическое сопротивление постоянному току |
АЧП5-03.Ех=> МРС1-02=>ЕС-МСКЧ=> СИКОН-М3.30 |
от 1 до 150 Ом |
13 | |
|
Электрическое сопротивление постоянному току |
АЧП5.Ех=> МРС1-02=>ЕС-МСКЧ=> СИКОН-М3.30 |
от 1 до 15 Ом |
1 | |
|
Напряжение постоянного тока |
АЧП5-15.Ех=> МРС1-02=>ЕС-МСКЧ=> СИКОН-М3.30 |
от -10 до 70 мВ |
7 |
Yди= ±0,30 % |
|
Напряжение постоянного тока |
АЧП5-17.Ех=> МРС1-02=>ЕС-МСКЧ=> СИКОН-М3.30 |
от -200 до 200 мВ |
3 |
Yди= ±0,30 % |
|
Напряжение постоянного тока |
АЧП3.М-03=> МРС1-02=>ЕС-МСКЧ=> СИКОН-М3.30 |
от -15 до 15 В |
3 | |
|
Напряжение постоянного тока |
АЧП3.М-01=> МРС1-02=>ЕС-МСКЧ=> СИКОН-М3.30 |
от 0 до 35 В |
5 |
Yди= ±0,30 % |
|
Сила постоянного тока |
АЧП6-04.Ех=> МРС1-02=>ЕС-МСКЧ=> СИКОН-М3.30 |
от 4 до 20 мА |
14 |
YBn= ±0,30 % |
|
Частота переменного тока |
ПО1-М-01.Ех=> СМ=> СИКОН-М3.30 |
от 50 до 12000 Гц |
12 |
6= ±0,5 % |
Продолжение таблица 2
|
1 |
2 |
3 |
4 |
5 |
|
Относительное 2 сопротивление |
АЧП6.Ех=> МРС1-02=>ЕС- МСКЧ=> СИКОН-М3.3 0 |
от 0 до 100 % |
18 |
Д= ±0,30 |
|
Примечание
Yen - пределы допускаемой приведенной погрешности (приведенной к верхнему пределу диапазона измерений); Yди - пределы допускаемой приведенной погрешности (приведенной к диапазону измерений); 6 - пределы допускаемой относительной погрешности; Д - пределы допускаемой абсолютной погрешности.
| ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока частотой 50 Гц, В |
от 207 до 253 |
|
Потребляемая мощность, В А, не более |
1500 |
|
Рабочие условия эксплуатации:
|
от +5 до +35 до 80 от 86 до 106 |
