Номер по Госреестру СИ: 95591-25
95591-25 Система единого времени
(ОИ-310)
Назначение средства измерений:
Система единого времени ОИ-310 предназначена для формирования шкалы времени, синхронизированной с национальной шкалой времени UTC(SU), регистрации в ней моментов времени (событий) и удалённого управления включением-выключением команд «Протяжка 1», «Протяжка 2» и «Старт».
Внешний вид.
Система единого времени
Рисунок № 1
Внешний вид.
Система единого времени
Рисунок № 2
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства -
Номер записи - 197358
ID в реестре СИ - 1425827
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Пересвет
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1024 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Система единого времени (ОИ-310)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81963-21 |
Комплекс измерительно-вычислительный, ИВК-104 Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
2 года |
|
86726-22 |
Каналы измерительные (электрическая часть) подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) ИС-102, Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
86807-22 |
Каналы измерительные (электрическая часть) системы управления заправкой изделия (СУЗ) ИС-102, Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
86808-22 |
Каналы измерительные (электрическая часть) системы управления нештатными элементами и обвязки изделия (СУНЭ) ИС-102, Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
86921-22 |
Комплекс измерительно-вычислительный, ИВК МИК-М Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
88049-23 |
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированного комплекса проверки изделия для проведения стендовых испытаний блока первой ступени РН "Союз-5" АКПИ, Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
88050-23 |
Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН "Союз-5", Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
88237-23 |
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №1 цеха 51 ОП "Винтай" ПАО "ОДК-Кузнецов" АСУ-С1, Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
92368-24 |
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2), Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
95591-25 |
Система единого времени, ОИ-310 Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Кто поверяет Система единого времени (ОИ-310)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система единого времени (ОИ-310)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение СЕВ ОИ-310 состоит из клиентского и серверного компонентов ПО.
Клиентский компонент ПО СЕВ ОИ-310 выполнен как приложение в вариантах для Windows и Linux и предназначен для формирования интерактивного пользовательского интерфейса на экранах автоматизированных рабочих мест.
Метрологически значимой частью является серверный компонент ПО, который выполнен как библиотека «sowing.dll» и предназначен для загрузки контроллерами станций единого времени под управлением NI LabView RealTime.
Для установки серверного компонента ПО необходимы специализированные утилиты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные программного обеспечения | |
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
sowing.dll |
|
Номер версии (идентификационный номер ПО) |
Версия 1.0.0.0 |
|
Цифровой идентификатор ПО |
4F4E4FA5EAD8861B418377824893EBCD |
|
Алгоритм вычисления идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа Г11.32630.00.00РЭ1 «Система единого времени ОИ-310» Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360
Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)
ИНН 5042006211
Юридический адрес: 141320, Московская обл., Сергиево-Посадский г.о., г. Пересвет, ул. Бабушкина, д. 9
Изготовитель
Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)ИНН 5042006211
Юридический (почтовый) адрес: 141320, Московская обл., Сергиево-Посадский г.о., г. Пересвет, ул. Бабушкина, д. 9
Адрес места осуществления деятельности: 141320, Московская обл., Сергиево-Посадский г.о., г. Пересвет, ул. Бабушкина, д. 9
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141552, Московская обл., р-н Солнечногорский, рп. Ржавки, д. 31/2
Система единого времени ОИ-310 (далее - СЕВ ОИ-310), заводской номер 310-008, представляет собой комплекс технических средств, состоящий из станции единого времени СЕВ-71М, коммутационных щитов КЩСВ-1, КЩПС, основной и дублирующей станции единого времени, щита коммутационного КЩ СЕВ, блоков развязки, автоматизированного рабочего места оператора (АРМ) СЕВ, кабелей.
Принцип действия основан на приеме сигналов ГНСС ГЛОНАСС/GPS, формировании по ним собственной шкалы времени (далее - ШВ) и фиксации времени события команд удаленного управления.
Станции единого времени предназначены для выдачи команд «Протяжка 1», «Протяжка 2», «Старт» с привязкой к национальной ШВ UTC(SU) по сигналам ГНСС. Станция единого времени выполнена на основе стандарта модульного измерительного PXI Express и состоит из следующих элементов: шасси PXIe-1071; контроллер PXIe-8821; модуль цифрового ввода/вывода PXIe-6537; модуль синхронизации с ТСХО PXI-6683H; антенна Глонасс/GPS.
Модуль синхронизации с ТСХО PXI-6683H имеет встроенный термокомпенсированный кварцевый генератор и предназначен для воспроизведения сигналов запуска тактовых сигналов в программируемые моменты времени и устанавливает метки времени на входные события с синхронизацией по национальной ШВ. Модуль имеет встроенный приемник ГЛОНАСС/GPS для приема сигналов в диапазоне частот L1 от космических аппаратов, ежесекундно генерирует импульс (PPS), для синхронизации.
Заводской номер в виде цифрового обозначения, который однозначно идентифицирует систему единого времени ОИ-310 наносится на шильдик, способ нанесения краской, в соответствии с рисунком 1, а также указывается в формуляре. Знак поверки наносится на переднюю панель КЩ СЕВ.
Общий вид СЕВ ОИ-310 с указанием мест нанесения заводского номера и знака поверки представлен на рисунке 1. Общий вид антенн представлен на рисунке 2.
|
Место нанесения знака |
Место нанесения | |
|
поверки |
заводского номера |

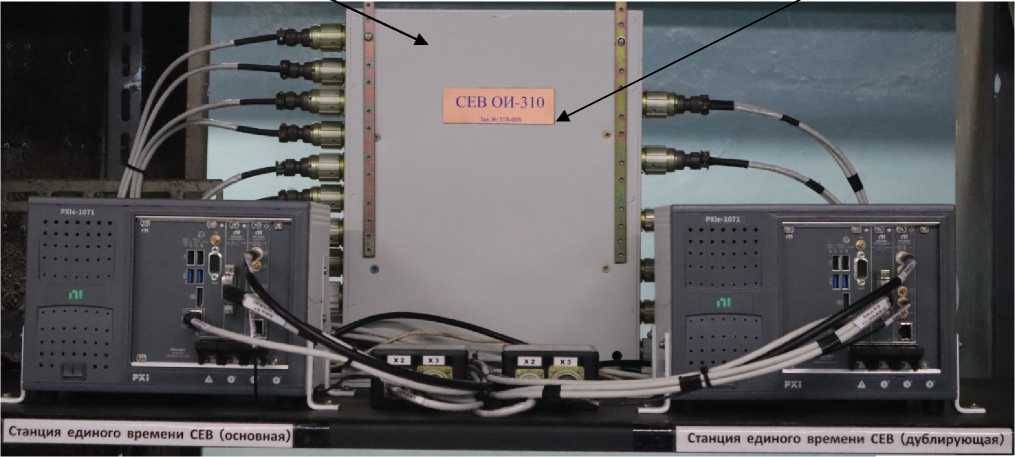

Рисунок 1 - Общий вид СЕВ ОИ-310 с указанием мест нанесения заводского номера
и знака поверки

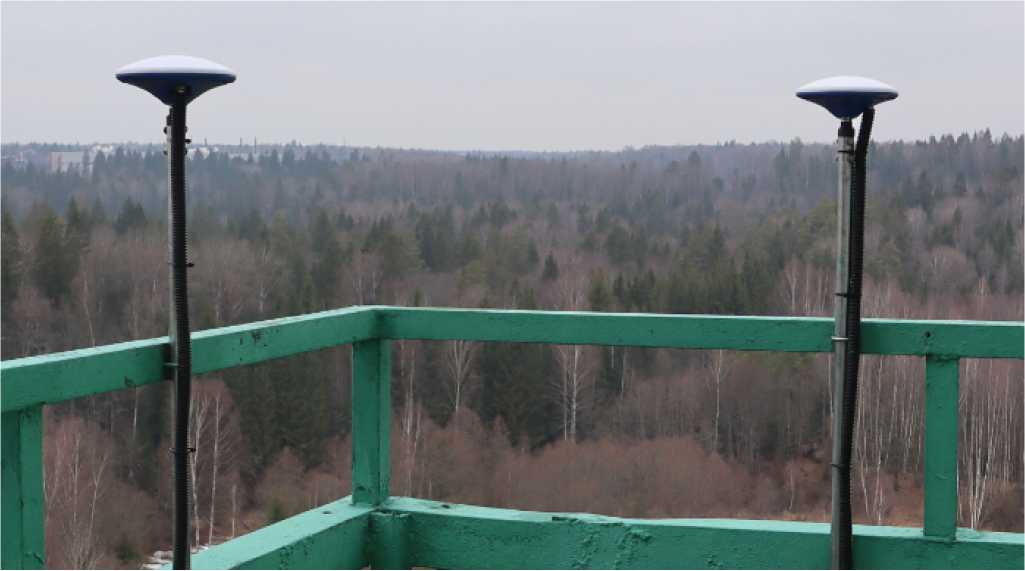

Рисунок 2 - Общий вид антенн
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Система единого времени: |
СЕВ ОИ-310 |
1 шт. |
|
- станция единого времени; |
СЕВ-71М |
1 шт. |
|
- коммутационный щит; |
КЩСВ-1 |
1 шт. |
|
- коммутационный щит; |
КЩПС |
1 шт. |
|
- станция единого времени:
|
- |
1 шт. 1 шт. |
|
- щит коммутационный |
КЩ СЕВ |
1 шт. |
|
- блок опторазвязки |
- |
10 шт. |
|
- АРМ оператора СЕВ |
- |
1 шт. |
|
- кабель |
- |
26 шт. |
|
Программное обеспечение СЕВ ОИ-310 на внешнем носителе |
- |
1 шт. |
|
Руководство по эксплуатации |
Г11.32630.00.00РЭ1 |
1 экз. |
|
Формуляр |
Г11.32630.00.00ФО1 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности формирования шкалы времени относительно национальной шкалы времени UTC(SU), мкс |
±10 |
|
Время задержки прохождения команды «Старт», мкс, не более |
10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 200 до 240 |
|
- частота переменного тока, Гц |
50 |
|
- Потребляемая мощность, В^А, не более |
2000 |
|
Габаритные размеры, мм, не более: | |
|
Станция единого времени: | |
|
- длина |
200 |
|
- ширина |
260 |
|
- высота |
250 |
|
АРМ оператора СЕВ: | |
|
- длина |
550 |
|
- ширина |
570 |
|
- высота |
65 |
Пр одолжение таблицы 3
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
КЩ СЕВ: | |
|
- длина |
330 |
|
- ширина |
400 |
|
- высота |
120 |
|
Блок опторазвязки: | |
|
- длина |
90 |
|
- ширина |
155 |
|
- высота |
70 |
|
Масса, кг, не более: | |
|
- станция единого времени; |
8 |
|
- АРМ оператора СЕВ |
20 |
|
- КЩ СЕВ |
5 |
|
- блок опторазвязки |
0,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
(мм рт. ст.) |
(от 653 до 795) |
