Сведения о средстве измерений: 92368-24 Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2)

Номер по Госреестру СИ: 92368-24
92368-24 Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2)
(Обозначение отсутствует)

Назначение средства измерений:
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2) (далее - каналы измерительные АСУ-С2) предназначены для измерений силы и напряжения постоянного тока, электрического сопротивления постоянному току, частоты переменного тока, относительного сопротивления, а также для сбора, преобразования, регистрации, обработки и визуального отображения информации при проведении испытаний изделий ракетнокосмической техники на стенде №2 цеха №51 производственной площадки ОП «Винтай» ПАО «ОДК-Кузнецов».

сертификация программного обеспечения
Внешний вид. Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2), http://oei-analitika.ru рисунок № 1
Внешний вид.
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2)
Рисунок № 1
Внешний вид. Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2), http://oei-analitika.ru рисунок № 2
Внешний вид.
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2)
Рисунок № 2

Общие сведения

Дата публикации - 16.06.2024
Срок свидетельства -
Номер записи - 194214
ID в реестре СИ - 1416972
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Пересвет
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1426 от 2024.06.13 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2) (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81963-21

 Комплекс измерительно-вычислительный, ИВК-104
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		2 года
86726-22

 Каналы измерительные (электрическая часть) подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) ИС-102, Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		3 года
86807-22

 Каналы измерительные (электрическая часть) системы управления заправкой изделия (СУЗ) ИС-102, Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		3 года
86808-22

 Каналы измерительные (электрическая часть) системы управления нештатными элементами и обвязки изделия (СУНЭ) ИС-102, Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		3 года
86921-22

 Комплекс измерительно-вычислительный, ИВК МИК-М
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		3 года
88049-23

 Каналы измерительные (электрическая часть) единичного экземпляра автоматизированного комплекса проверки изделия для проведения стендовых испытаний блока первой ступени РН "Союз-5" АКПИ, Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		3 года
88050-23

 Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН "Союз-5", Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		3 года
88237-23

 Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №1 цеха 51 ОП "Винтай" ПАО "ОДК-Кузнецов" АСУ-С1, Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		3 года
92368-24

 Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2), Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		3 года
95591-25

 Система единого времени, ОИ-310
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		1 год
Отчет - V_14 Поверка по производителям в динамике по годам

Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за год
  • среднее количество поверок в месяц
  • среднее количество поверок в год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.

Стоимость 200 руб. или по подписке

Кто поверяет Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2) (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИМС"
(RA.RU.311493)		 РСТ
  • Нет модификации
    		•  1 1 0 0 1 1 0

    Стоимость поверки Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2) (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программно-математический комплекс каналов измерительных АСУ-С2 предназначен для реализации всех функций и состоит из следующих компонентов:

    -программа подготовки исходных данных;

    -программа пульта оператора АСУ-С2;

    -программа экспресс-обработки результатов регистрации;

    -динамически загружаемая библиотека функций для преобразования информации АСУ-С2 «BaseCalcFunc.dll».

    Программа подготовки исходных данных предназначена для создания и сопровождения базы исходных данных элементов автоматики.

    Программа пульта оператора АСУ-С2 предназначена

    для

    визуального представления информации, полученной от датчиков и исполнительных элементов АСУ-С2 в режиме реального времени, необходимой оператору.

    Программа экспресс-обработки результатов испытаний обеспечивает обработку и представление зарегистрированной информации.

    Динамически загружаемая библиотека «BaseCalcFunc.dll» предназначена для преобразования информации АСУ-С2.

    К метрологически значимой части программного обеспечения (ПО) относится динамически загружаемая библиотека «BaseCalcFunc.dll». Остальные компоненты ПО относятся к метрологически не значимой части ПО.

    Метрологические характеристики каналов измерительных АСУ-С2 нормированы с учетом метрологически значимой части ПО.

    Уровень защиты ПО каналов измерительных АСУ-С2 от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные метрологически значимой части ПО каналов измерительных АСУ-С2 приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    БСЖК.421413.155-01

    Номер версии (идентификационный номер) ПО

    Версия 1

    Цифровой идентификатор ПО

    9DB1FB68

    Алгоритм вычисления цифрового идентификатора

    CRC32 (IEEE 1059-1993)


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на боковую панель шкафов управления РМ1 и РМ2.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Приведены в разделе «Описание и работа АСУ-С2» руководства по эксплуатации БСЖК.421413.155.000 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений.

    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

    Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;

    Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

    Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».

    Правообладатель

    Публичное акционерное общество «ОДК-Кузнецов» (ПАО «ОДК-Кузнецов») ИНН 6319033379

    Адрес юридического лица: 443009, г. Самара, Заводское ш., д. 29 Телефоны: (846) 992-60-10, 312-85-10

    Факс: (846) 992-64-65

    Web-сайт: www.uecrus.com

    E-mail: info@uec-kuznetsov.ru

    Изготовитель

    Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)
    ИНН: 5042006211
    Адрес: 141320, Московская обл., Сергиево-Посадский городской округ,
    г. Пересвет, ул. Бабушкина, д. 9
    Телефоны: (496) 546-33-21, (495) 786-22-77
    Факс: (496) 546-76-98
    Web-сайт: www.nic-rkp.ru
    E-mail: mail@nic-rkp.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: (495) 437-55-77
    Факс: (495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    Публичное акционерное общество «ОДК-Кузнецов» (ПАО «ОДК-Кузнецов») ИНН 6319033379
    Адрес юридического лица: 443009, г. Самара, Заводское ш., д. 29 Телефоны: (846) 992-60-10, 312-85-10
    Факс: (846) 992-64-65
    Web-сайт: www.uecrus.com
    E-mail: info@uec-kuznetsov.ru

    Принцип действия каналов измерительных АСУ-С2 основан на преобразовании аналоговых электрических сигналов (сопротивления постоянному току, напряжения и силы постоянного тока) первичных преобразователей и бортовых приборов в частотноимпульсные сигналы с помощью устройств аналого-частотного преобразования, а также частоты переменного тока датчиков расходов и чисел оборотов с помощью быстродействующих 32 разрядных преобразователей контроллера в цифровой код для регистрации, обработки и визуального отображения информации в ПЭВМ АРМ.

    Конструктивно каналы измерительные АСУ-С2 смонтированы в 2 электротехнических шкафах управления РМ1 и РМ2 и электротехническом шкафу коммутаторов и источников питания (ИПБ), где расположены следующие компоненты:

    • - измерительные преобразователи АЧП5.Ех, АЧП5-02.Ех,  АЧП5-03.Ех,

    АЧП5-15.Ех, АЧП3.М-01, АЧП3.М-03, АЧП6.Ех, АЧП6-04.Ех, АЧП6-05.Ех, ПО1-Н-01.Ех, ПСЧК;

    • - связные модули СМ2;

    • - модули связи с контроллером ЕС-МСКЧ;

    • - модули распределения сигналов МРС1-02 (присутствуют только в шкафу управления РМ2);

    • - контроллеры управления и регистрации типа СИКОН-М1.30 и СИКОН-М3.30, с выходов которых по линиям связи информация в формате сетевого интерфейса Ethernet поступает в локальную вычислительную сеть (ЛВС).

    В ПЭВМ АРМ с помощью соответствующего программного обеспечения полученные данные обрабатываются, записываются на жесткий диск и одновременно выводятся на экраны мониторов.

    Общий вид шкафов управления АСУ-С2, в которых размещены каналы измерительные, приведен на рисунках 1 и 2. Заводской номер 155/2024 в формате числового кода наносится на электротехнические шкафы в виде информационной таблички. Места нанесения заводского номера представлено на рисунке 1. Информационная табличка представлена на рисунке 3.

    Защита от несанкционированного доступа к каналам измерительным АСУ-С2 предусмотрена в виде специальных замков на дверях шкафов управления АСУ-С2, запираемых ключами.

    Места нанесения заводского номера

    Место нанесения знака утверждения типа

    Внешний вид. Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2) (Обозначение отсутствует), http://oei-analitika.ru

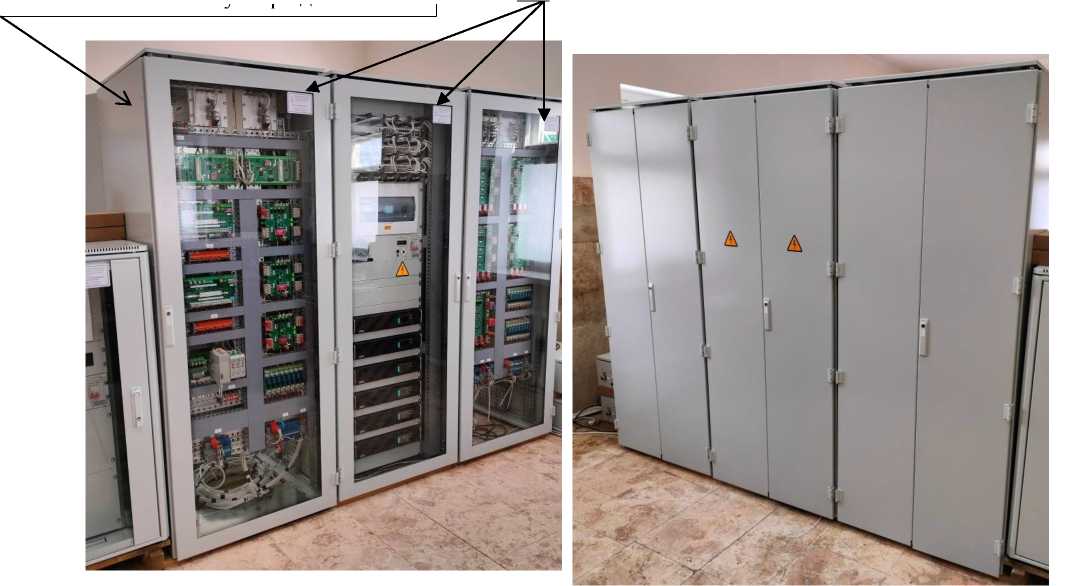

    Рисунок 1 - Общий вид АСУ-С2 спереди: шкаф управления РМ1 (слева), шкаф сетевых коммутаторов и ИБП (в центре) и шкаф управления РМ2 (справа).

    Рисунок 2 - Общий вид АСУ-С2 сзади: шкаф управления РМ2 (слева), шкаф сетевых коммутаторов и ИБП (в центре) и шкаф управления РМ1 (справа).

    Внешний вид. Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2) (Обозначение отсутствует), http://oei-analitika.ru

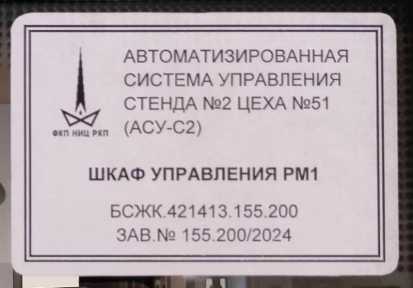

    Рисунок 3 - Информационная табличка шкафа управления РМ1.

    Пломбирование шкафов АСУ-С2 и нанесение знака поверки на АСУ-С2 не предусмотрено.


    Таблица 4 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2)

    -

    1

    Руководство по эксплуатации

    БСЖК.421413.155.000 РЭ

    1 экз.

    Паспорт

    БСЖК.421413.155 000 ПС

    1 экз.


    каналов измерительных АСУ-С2 приведены в таблицах 2, 3.

    Таблица 2 -

    Измеряемый параметр

    Диапазон измерений

    Состав измерительного канала (ИК)

    Пределы допускаемой погрешности ИК в рабочих условиях 1

    Шкаф управления РМ1

    Шкаф управления РМ2

    Сила

    постоянного тока

    от 4 до 20 мА

    АЧП6-04.Ех=> ЕС-МСКЧ ■

    СИКОН-М1.30

    ЛЧП6-04.Е\ ■ МРС1-02=>

    ЕС-МСКЧ=> СИКОН-М3.30

    Увп = ±0,30 %

    Напряжение постоянного тока

    от -10 до +70 мВ

    АЧП5-15.Ех=> ЕС-МСКЧ ■

    СИКОН-М1.30

    А^5-15.Ех=> МРС1-02=>

    ЕС-МСКЧ=> СИКОН-М3.30

    Уди ±0,30 %

    от -1 до +1 В

    АЧП6-05.Ех=> ЕС-МСКЧ ■

    СИКОН-М1.30

    -

    от -15 до +15 В

    -

    АЧП3.М-03=> МРС1-02=> ЕС-МСКЧ=> СИКОН-М3.30

    от 0 до 35 В

    АЧП3.М-01=> ЕС-МСКЧ ■

    СИКОН-М1.30

    АЧП3.М-01=> МРС1 -02=> ЕС-МСКЧ=> СИКОН-М3.30

    Электрическое сопротивление постоянному току

    от 1 до 15 Ом

    АЧП5.Ех=> ЕС-МСКЧ ■ СИКОН-М1.30

    АЧП5.Ех=> МРС1-02=> ЕС-МСКЧ=> СИКОН-М3.30

    Увп = ±0,30 %

    от 1 до 100 Ом

    ЛЧП5-02.Е\ ■ ЕС-МСКЧ=>

    СИКОН-М1.30

    А^5-02.Ех=> МРС1-02=>

    ЕС-МСКЧ=> СИКОН-М3.30

    от 1 до 150 Ом

    ЛЧП5-03.Е\ ■ ЕС-МСКЧ=>

    СИКОН-М1.30

    А^5-03.Ех=> МРС1-02=>

    ЕС-МСКЧ=> СИКОН-М3.30

    от 0,6 до 100 кОм

    ПС^=> ЕС-МСКЧ=> СИКОН-М1.30

    ПС^=> МРС1-02=>ЕС-МСКЧ=> СИКОН-М3.30

    Увп = ±1,5 %

    Частота переменного тока

    от 50 до 12000 Гц

    ПО1-Н-01.Ех=> СМ2=>

    СИКОН-М1.30

    ПО1-Н-01.Ех=> СМ2=>

    СИКОН-М3.30

    5 = ±0,5 %

    Относительное сопротивление 2

    от 0 до 100 %

    Л^6.Ех=> =>ЕС-МСКЧ=>

    СИКОН-М1.30

    АЧП6.Ех=> МРС1-02=> ЕС-МСКЧ=> СИКОН-М3.30

    Л = ±0,30

    Продолжение таблицы 2________________________________________________________

    Примечание

    • 1 Используемые обозначения:

    УВП - пределы допускаемой погрешности, приведенной к верхнему пределу диапазона измерений;

    УдИ - пределы допускаемой погрешности, приведенной к диапазону измерений;

    5 - пределы допускаемой относительной погрешности;

    Л - пределы допускаемой абсолютной погрешности.

    • 2 Отношение выходного сопротивления потенциометрического датчика к его полному сопротивлению

    Таблица 3 - Технические характеристики

    Наименование

    Значение

    Условия эксплуатации:

    • - температура окружающей среды, °С:

    • - относительная влажность при температуре плюс 35 °С, %

    • - атмосферное давление, кПа

    от 5 до 55 до 90 от 70 до 106,7

    Напряжение питания переменного тока частотой от 47 до 55 Гц, В

    от 195 до 253

    Потребляемая мощность, Вт, не более

    18000


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
