Номер по Госреестру СИ: 87065-22
87065-22 Устройства контроля токов и напряжений
(УК)
Назначение средства измерений:
Устройства контроля токов и напряжений УК (далее по тексту - устройства) предназначены для измерений напряжения и силы переменного тока, напряжения постоянного тока, временных параметров.
Внешний вид.
Устройства контроля токов и напряжений
Рисунок № 1
Внешний вид.
Устройства контроля токов и напряжений
Рисунок № 2
Внешний вид.
Устройства контроля токов и напряжений
Рисунок № 3
Общие сведения
Дата публикации - 17.10.2022
Срок свидетельства - 14.10.2027
Номер записи - 189091
ID в реестре СИ - 1402874
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД")
Страна - РОССИЯ
Населенный пункт - г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности -
Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.
«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.
Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2572 от 2022.10.14 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Устройства контроля токов и напряжений (УК)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67862-17 19.06.2027 |
Автоматы диагностики сигнальной установки, АДСУ-24/16 Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД") (РОССИЯ г. Новосибирск) |
ОТ МП |
6 лет |
|
67863-17 19.06.2027 |
Измерители токов и длительностей кодов автоматической локомотивной сигнализации, ИТДК Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД") (РОССИЯ г. Новосибирск) |
ОТ МП |
6 лет |
|
87064-22 14.10.2027 |
Устройства контроля сигналов, УКС Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД") (РОССИЯ г. Новосибирск) |
ОТ МП |
2 года |
|
87065-22 14.10.2027 |
Устройства контроля токов и напряжений, УК Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД") (РОССИЯ г. Новосибирск) |
ОТ МП |
2 года |
|
94920-25 17.03.2030 |
Калибраторы универсальные, СТ-ПСА Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД") (РОССИЯ г. Новосибирск) |
ОТ МП |
1 год |
Кто поверяет Устройства контроля токов и напряжений (УК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Устройства контроля токов и напряжений (УК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное ПО устройств (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики устройств нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство устройств предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
УКТ-8 |
УКТН-16 |
УКДТН | |
|
Идентификационное наименование ПО |
UKT-8 |
UKTN-16 |
UKDTN |
|
Номер версии (идентификационный номер ПО), не ниже |
3.0 |
1.5 |
4.2 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типа наноситсяна титульные листы руководства по эксплуатации и этикетки типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации УКВФ.421451.016 РЭ (УКВФ.421451.015 РЭ, УКВФ.421451.011 РЭ) в разделе 2. «Использование по назначению».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от П10-8 до 100 А в диапазоне частот от 1-10-1 до П106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 3185-030-23572762-15 «Устройства контроля токов и напряжений УК. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Фирма «Измерения Телеметрия Диагностика» (ООО «Фирма «ИТД»)
ИНН 5404126086
Место нахождения и адрес юридического лица: 630123, г. Новосибирск, ул. Аэропорт, д. 1, корпус «Б», офис 202
Адрес деятельности: 630123, г. Новосибирск, ул. Аэропорт, д. 1, корпус «Б», офис 202
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)ИНН 9724050186
Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Правообладатель
Общество с ограниченной ответственностью «Фирма «Измерения Телеметрия Диагностика» (ООО «Фирма «ИТД»)ИНН 5404126086
Место нахождения и адрес юридического лица: 630123, г. Новосибирск, ул. Аэропорт, д. 1, корпус «Б», офис 202
Адрес деятельности: 630123, г. Новосибирск, ул. Аэропорт, д. 1, корпус «Б», офис 202
Изготовители Общество с ограниченной ответственностью «Фирма «Измерения Телеметрия Диагностика» (ООО «Фирма «ИТД»)
ИНН 5404126086
Место нахождения и адрес юридического лица: 630123, г. Новосибирск, ул. Аэропорт, д. 1, корпус «Б», офис 202
Адрес деятельности: 630123, г. Новосибирск, ул. Аэропорт, д. 1, корпус «Б», офис 202
Принцип действия устройств основан на аналого-цифровом преобразовании электрических сигналов, их обработке и хранении, преобразовании с возможностью последующей передачи в информационные системы.
Устройства применяются в системах диспетчерского контроля и технического диагностирования на объектах промышленности и железнодорожном транспорте в качестве модулей, осуществляющих измерение среднеквадратического значения силы тока и среднеквадратического значения напряжения, а также совместного использования с выносными датчиками типа LEM и им подобным, с выходным аналоговым значением тока или напряжения (только УКДТН). Устройства обеспечивают измерение, обработку, преобразование и передачу оперативной информации по сети, организованной на последовательном интерфейсе RS-485, в концентратор информации для последующей обработки в составе иерархических или автономных систем измерения.
Устройства выпускаются в трех модификациях: УКТ-8, УКТН-16, УКДТН, отличающихся функциональностью и конструктивным исполнением.
Отличия модификаций определяются структурой условного обозначения, представленной на рисунке 1.
Выходные данные устройств УКТ-8 и УКТН-16, характеризующие измеренные напряжение и силу тока, являются истинными среднеквадратическими значениями. Выходные данные устройств УКДТН, характеризующие измеренные напряжение и силу тока, являются средними или истинными среднеквадратическими значениями в зависимости от выбранного режима работы.
Устройства УКТ-8 предназначены для измерений среднеквадратического значения силы переменного тока и временных параметров. Устройства УКТ-8 содержат восемь каналов измерения среднеквадратического значения переменного тока.
Устройства УКТН-16 предназначены для измерений напряжения и силы переменного тока, а также для измерения напряжения постоянного тока. Устройства УКТН-16 содержат восемь каналов измерения среднеквадратического значения переменного тока и восемь каналов измерений среднеквадратического значения напряжения в трех режимах (широкополосный режим, режим переменного тока, режим постоянного тока - только постоянная составляющая сигнала).
Устройства УКДТН предназначены для измерений среднеквадратического или среднего (постоянной составляющей) значения напряжений переменного и постоянного тока в двух диапазонах измерения. Установка режима измерения и переход от диапазона к диапазону задаётся посредством подачи управляющих команд от ведущего контроллера (концентратора информации). Установленный режим измерений и диапазон измерений сохраняется в энергонезависимой памяти. Устройства УКДТН осуществляют контроль амплитудного и среднеквадратического значений порогового значения напряжения с целью определения, соответственно, начала и окончания записи блока массивов данных во внутреннее запоминающее устройство.
Конструктивные отличия модификаций:
- устройства УКТ-8 представляют собой жесткий каркас с четырьмя стойками для фиксации процессорной платы с измерительным, интерфейсным и питающим секторами и коммутационными разъёмами, выступающими на заднюю панель. Часть контактов коммутационного разъема задействованы для задания сетевого адреса устройств УКТ-8 и установки перемычек согласующих резисторов. С боковых сторон каркас закрывается двумя одинаковыми крышками, образуя, таким образом, единую коробчатую конструкцию.
- устройства УКТН-16 представляют собой жесткий каркас с четырьмя стойками для фиксации модуля измерения напряжения и модуля цифровой обработки. При креплении на стойки модули соединяются между собой интерфейсным разъёмом. Модуль измерения тока крепится к модулю цифровой обработки фиксирующей стойкой и соединяется с ним интерфейсным разъёмом. На задней панели каркаса установлен коммутационный разъем, с помощью которого производится подключение устройств УКТН-16 к источнику питания, входным сигнальным линиям и последовательному каналу передачи данных. Часть контактов коммутационного разъема задействованы для задания сетевого адреса устройств УКТН-16 и установки перемычек согласующих резисторов. С боковых сторон каркас закрывается двумя одинаковыми крышками, образуя единую коробчатую конструкцию.
- устройства УКДТН представляют собой прямоугольный пластмассовый корпус с устройством крепления на DIN-рейку, с двумя коммуникационными разъёмами - входным и выходным. Выходной разъём предназначен для подключения к интерфейсным линиям RS-485 и внешнему источнику питания. Входной разъём предназначен для подключения внешнего шунта или цепей выносного датчика:
-
- питание выносного датчика;
-
- измерительного выхода датчика.
Устройства пломбируются четырьмя наклейками, обеспечивающими невозможность снятия боковых крышек, а также передней и задней панелей, без их повреждения.
Место нанесения заводских (серийных) номеров - на лицевой панели корпуса; способ нанесения - типографская печать на маркировочной табличке; формат - цифровой код, состоящий из арабских цифр.
Общий вид устройств, мест пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, заводских номеров представлены на рисунках 2 - 4.
УК Т/ТН/ДТН N
Количество каналов измерений (обозначение отсутствует - 1 канал) Измеряемый параметр:
Т - сила тока; ТН - сила тока и напряжение; ДТН - сила тока или ___________напряжение с датчика тока LEM или аналогичного__________________ У стройства контроля
Рисунок 1 - Структура условного обозначения
Место нанесения
знака поверки
Место нанесения
заводских номеров
Место пломбировки от несанкционированного доступа

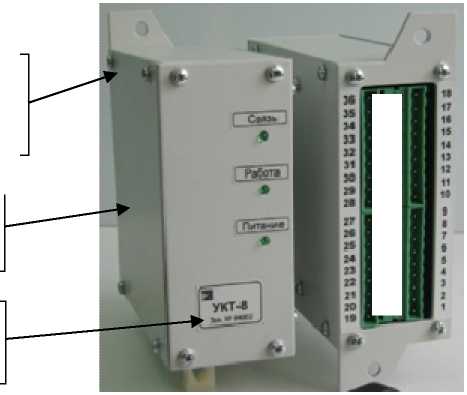

Рисунок 2 - Общий вид устройств модификации УКТ-8, мест пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, заводских номеров
|
гг 1 ■ 1 |
■ |
|
1 | |
|
■Р L > 1 | |
|
1 1 |
- ■ |
|
L У |
и1- 1 ■ ■ 1 |
|
1 г 1 | |
|
■ ■*, | |
|
1 |

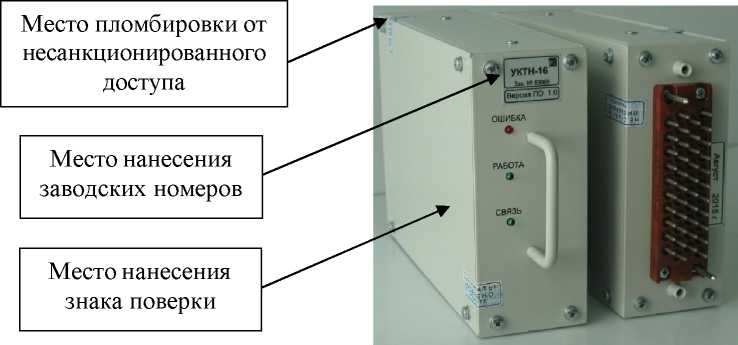

Рисунок 3 - Общий вид устройств модификации УКТН-16, мест пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, заводских номеров
Место пломбировки от несанкционированного доступа
Место нанесения знака поверки
Место нанесения заводских номеров

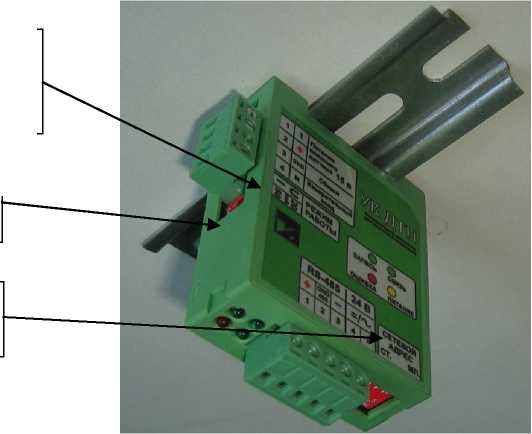

Рисунок 4 - Общий вид устройств модификации УКДТН, мест пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, заводских номеров
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Устройство контроля токов и напряжений УК (модификация по заказу) |
УКВФ.421451.016; УКВФ.421451.015; УКВФ.421451.011 |
1 шт. |
|
Токовый трансформатор |
- |
8 шт. 1) |
|
Внутренняя (индивидуальная упаковка) ВУ111А-1 |
УКВФ.323129.002 |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Компакт-диск с ПО UKTNmonitor |
- |
1 шт. 2) |
|
Разъём РП10-42Л-В - розетка с установочной панелью |
бРО.364.024ТУ; УКВФ.741246.001 |
1 шт. 3)4) |
|
Защитные резисторы С2-29В-2,0-51,1 кОм±0,1 % |
ОЖО.464.099 ТУ |
16 шт. 3)4) |
|
Разъём 2EDGK-5.08-09P-14-00A(H) - розетка |
- |
4 шт. 5) |
|
Разъём 2EDGK-5.08-04P-1-4 - вилка |
- |
1 шт. 6) |
|
Разъём 2EDGK-5.08-05P-1-4 - вилка |
- |
1 шт. 6) |
|
Руководство по эксплуатации |
УКВФ.421451.016 РЭ; УКВФ.421451.015 РЭ; УКВФ.421451.011 РЭ |
1 экз. 7) |
|
Этикетка |
УКВФ.421451.016 ЭТ; УКВФ.421451.015 ЭТ; УКВФ.421451.011 ЭТ |
1 экз. |
|
Примечания
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Устройства УКТ-8 | |
|
Диапазоны измерений среднеквадратического значения силы переменного тока в диапазоне частот от 25 до 150 Гц, мА |
от 5 до 200 включ. св. 200 до 8000 включ. |
|
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока, % |
±[2,5+0,2-(Imax/IX)] |
|
Максимальная длительность элемента импульсной манипулирующей последовательности, с, не более |
1,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной абсолютной погрешности измерений временных параметров импульсной манипулирующей последовательности, мс |
±4 |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Устройства УКТН-16 | |
|
Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 20 до 7000 Гц (в широкополосном режиме и режиме переменного тока), В |
от 1 до 250 |
|
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока (в широкополосном режиме и режиме переменного тока), % |
±[0,9+0,1-(Umax/Ux)] |
|
Диапазон измерений напряжения постоянного тока (в широкополосном режиме и режиме постоянного тока), В |
от 1 до 250 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока (в широкополосном режиме и режиме постоянного тока), % |
±[1,1+0,1-(Umax/Ux)] |
|
Диапазон измерений среднеквадратического значения силы переменного тока в диапазоне частот от 50 до 500 Гц, мА |
от 5 до 1200 |
|
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока, % |
±[2,5+0,2-(Imax/IX)] |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Устройства УКДТН | |
|
Диапазоны измерений напряжения переменного тока, В:
|
от 0,01 до 5,0 от 0,001 до 0,5 от -4,5 до +4,5 от -0,45 до +0,45 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока (в режиме «СКЗ» и в режиме «среднего значения»), % |
±[0,1+0,4-(Umax/Ux)] |
|
Диапазоны измерений напряжения постоянного тока, В:
|
от 0,01 до 7,0 от 0,001 до 0,7 от -7,0 до +7,0 от -0,7 до +0,7 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока (в режиме «СКЗ» и в режиме «среднего значения»), % |
±[0,1+0,4-(Umax/Ux)] |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Примечания Imax - верхнее значение диапазона измерений силы тока, мА; 1х - измеренное значение силы тока, мА; Umax - верхнее значение диапазона измерений напряжения, В; Ux - измеренное значение напряжения, В | |
Таблица 3 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
20 |
|
- частота переменного тока, Гц |
50 |
|
- напряжение постоянного тока, В |
24 |
|
Габаритные размеры (длинахвысотахширина), мм, не более: - УКТ-8 |
51x116x130 |
|
- УКТН-16 |
51x124x230 |
|
-УКДТН |
60x75x123 |
|
Масса, кг, не более: - УКТ-8 |
0,7 |
|
- УКТН-16 |
1,2 |
|
-УКДТН |
0,07 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от +1 до +40 |
|
- относительная влажность воздуха, % |
до 80 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
70 000 |
