Номер по Госреестру СИ: 67862-17
67862-17 Автоматы диагностики сигнальной установки
(АДСУ-24/16)
Назначение средства измерений:
Автоматы диагностики сигнальной установки АДСУ-24/16 (далее - АДСУ-24/16) предназначены для измерений напряжений постоянного тока, среднеквадратических значений напряжения переменного синусоидального тока, среднеквадратических значений импульсного напряжения, полученных в результате амплитудной манипуляции и длительностей первых интервалов в кодовых манипулированных последовательностях, сформированными путевыми трансмиттерами.

Внешний вид.
Автоматы диагностики сигнальной установки
Рисунок № 1
Программное обеспечение
Программное обеспечение АДСУ-24/16 разделено на встроенное и внешнее.
Встроенное программное обеспечение (далее - ПО) расположено в памяти программ микроконтроллера, имеющей программно-аппаратную блокировку считывания содержимого и является метрологически значимым. АДСУ-24/16 работает под управлением встроенного ПО. Влияние встроенного ПО учтено при нормировании метрологических характеристик АДСУ-24/16.
Идентификационные данные встроенного ПО приведены в таблице 1.
Внешнее ПО разделено на две части: «ADSU-Monitor» и «Тест АДСУ-24/16». Внешнее ПО «ADSU-Monitor» предназначена для диагностики интерфейса связи и не является метрологически значимым. Внешнее ПО «Тест АДСУ-24/16» для контроля работы АДСУ-24/16 и не является метрологически значимым.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ADSU3 0 |
|
Номер версии (идентификационный номер ПО) |
не ниже 3.0 |
|
Цифровой идентификатор ПО |
bcdc5769532450a89e834845dc4af946 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель АДСУ-24/16 методом шелкографии и на титульные листы этикетки и руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к автоматам диагностики сигнальной установки АДСУ-24/16
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 3185-020-23572762-09 (УКВФ. 421451.006) «Автоматы диагностики сигнальной установки АДСУ-24/16. Технические условия»
Поверка
Поверкаосуществляется по документу УКВФ. 421451.006МП «Автоматы диагностики сигнальной установки АДСУ-24/16. Методика поверки», утвержденному ООО «ИЦРМ» 21.04.2017 г.
Основные средства поверки приведены в таблице 4.
Таблица 4 - Основные средства поверки
|
Наименование средства измерения |
Регистрационный номер в Федеральном информационном фонде |
|
Калибратор универсальный Н4-11 |
25610-03 |
|
Калибратор многофункциональный Fluke 5520A |
51160-12 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
Изготовитель
Общество с ограниченной ответственностью «Фирма «Измерения Телеметрия Диагностика» (ООО «Фирма «ИТД»)ИНН 5404126086
Юридический адрес: 630123, г. Новосибирск, ул. Аэропорт, д. 1/б
Телефон (факс): +7 (383) 20-01-251
E-mail: itdfirm@mail.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия АДСУ-24/16 основан на аналого-цифровом преобразовании электрических сигналов, их обработке и хранении, с возможностью последующей передачи в информационные системы.
АДСУ-24/16 предназначены для контроля функционирования устройств автоматической блокировки (далее - АБ) и автоматической переездной сигнализации (далее - АПС), устанавливаемых на железнодорожных перегонах. АДСУ-24/16 обеспечивают съем, кодирование и передачу информации о текущем состоянии устройств АБ и АПС в концентратор линейного пункта (стационарный концентратор) по многоканальной линии с частотным уплотнением каналов для последующей обработки в составе иерархических или автономным систем контроля и измерения. В качестве физической среды передачи данных используется линия двойного снижения напряжения (далее - ДСН).
АДСУ-24/16 также имеют возможность осуществлять передачу оперативной информации по последовательному интерфейсу RS-485 в составе иерархических или автономных систем измерения при общей длине линии связи до одного километра.
АДСУ-24/16 обеспечивают:
-
- считывание информации с сухих контактов релейного шкафа АБ (АПС);
-
- опрос автономных устройств измерения среднеквадратического значения напряжения постоянного и переменного тока или импульсов электрического напряжения переменного тока в собственной сети, организованной на последовательном интерфейсе RS-485;
-
- формирования информационной посылки в виде циклического последовательного кода;
-
- передачу информации на станции по цепи ДСН способом фазовой манипуляции;
АДСУ-24/16 имеют два режима работы, специально адаптированных для контроля состояния устройств АБ (АПС):
-
- обычный режим (поддерживается АДСУ-24/16 со всеми версиями ПО);
-
- режим тональных рельсовых цепей (далее - ТРЦ) (поддерживается АДСУ-24/16 с версиями ПО 3.0 и выше).
АДСУ-24/16 в обычном режиме обеспечивают:
-
- измерение величины напряжения постоянного тока или среднеквадратического значения напряжения переменного тока синусоидальной формы в шестнадцати контрольных точках в системах кодовой АБ (АПС);
-
- измерение величины среднеквадратического значения импульсов электрического напряжения, полученных в результате амплитудной манипуляции напряжения постоянного тока или напряжения переменного тока с частотой (25±1) Гц, (50±1) Гц или (75±1) Гц кодовой последовательностью, формируемой кодовыми путевыми трансмиттерами КПТШ-5, КПТШ-7, и их модификациями;
- при обнаружении импульсов электрического напряжения - измерение временных параметров элементов цикла манипулирующей последовательности, определение её кода («З», «Ж», «КЖ») и типа путевого трансмиттера её сформировавшего.
АДСУ-24/16 в режиме ТРЦ (версия ПО 4.0 и выше) обеспечивает:
- измерение величины среднеквадратического значения напряжения переменного тока или амплитудно-манипулированного напряжения синусоидальной формы в восьми контрольных точках (каналы 1 - 8) в системах тональной АБ;
- измерение напряжения постоянного тока в восьми контрольных точках (каналы 9 - 16) в системах тональной АБ.
АДСУ-24/16 формируют на клеммах линии передачи данных выходной синусоидальный сигнал, фазоманипулируемый посылками последовательного циклического кода в соответствии с текущим состоянием контактных и измерительных входов, и содержат в своем составе:
- шестнадцать гальванически развязанных каналов измерения среднеквадратического значения напряжения постоянного или переменного тока;
- шестнадцать каналов контроля целостности цепи типа «сухой контакт реле» (далее -контактные датчики);
- гальванически развязанный интерфейс стандарта RS-485 для организации сети автономных устройств измерения;
- гальванически развязанный интерфейс согласования с линией передачи данных (линией ДСН).
Конструктивно АДСУ-24/16 состоят из жесткого каркаса с разъемами для подключения к функциональным узлам релейного шкафа АБ и АПС с четырьмя стойками для фиксации модулей измерения напряжения и модуля цифровой обработки и интерфейсов. При креплении на стойки модули соединяются между собой интерфейсным разъёмом. На задней панели каркаса установлены два коммутационных разъёма, с помощью которых производится подключение АДСУ-24/16 к источнику питания, контролируемым сигнальным линиям, многоканальной линии передачи данных и последовательному интерфейсу сбора измерительной информации. Часть контактов коммутационного разъёма задействованы для задания несущей частоты и уровня выходного сигнала АДСУ-24/16, а также установки перемычек терминирующих резисторов согласования линии интерфейса RS-485. С боковых сторон каркас закрывается двумя одинаковыми крышками, образуя, таким образом, единую коробчатую конструкцию.

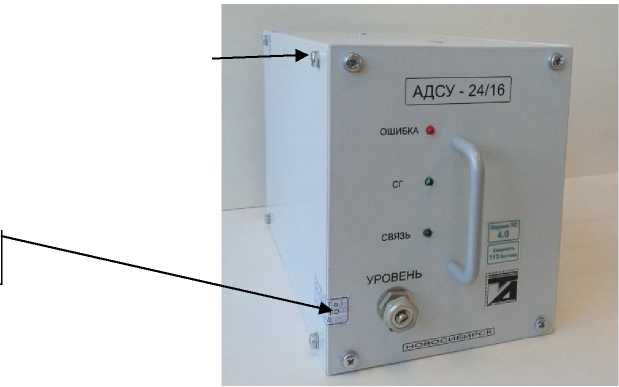

Внешний вид, места нанесения знака поверки и пломбирования АДСУ-24/16 представлены на рисунке 1.
Место пломбирования
Место нанесения знака поверки
Рисунок 1 - Внешний вид, места нанесения знака поверки и пломбирования АДСУ-24/16
Комплектность АДСУ-24/16 представлена в таблице 3.
Таблица 3 - Комплектность АДСУ-24/16
|
Наименование |
Обозначение |
Количество |
|
Автомат диагностики сигнальной установки АДСУ-24/16 |
УКВФ. 421451.006 |
1 шт. |
|
Автоматы диагностики сигнальной установки АДСУ-24/16. Руководство по эксплуатации* |
УКВФ. 421451.006РЭ |
1 экз. |
|
Автоматы диагностики сигнальной установки АДСУ-24/16. Методика поверки |
УКВФ. 421451.006МП |
1 экз. |
|
Автомат диагностики сигнальной установки АДСУ-24/16. Этикетка |
УКВФ. 421451.006ЭТ |
1 экз. |
|
Внутренняя (индивидуальная) упаковка типа ВУ111А-1 |
УКВФ. 323129.002 |
1 шт. |
|
Разъём РП10-30 Л-В - розетка с установочной панелью |
УКВФ. 741246.001 |
1 шт. |
|
Разъём РП 10-42 Л-В - розетка с установочной панелью |
УКВФ. 741246.001 |
1 шт. |
|
Диск с программами «ADSU-Monitor» и «Тест АДСУ-24/16»** |
- |
1 шт. |
|
Руководство пользователя** |
УКВФ 424345.004 РП |
1 шт. |
|
Примечания: * - количество экземпляров на партию АДСУ-24/16 устанавливается по соглашению с заказчиком, но не более одного на партию в количестве менее или равном 20 шт; ** - поставляется по требованию заказчика. | ||
Основные метрологические и технические характеристики АДСУ-24/16 приведены в таблице 2.
Таблица 2 - АДСУ-24/16
|
Наименование характеристики |
Значение |
|
Обычный режим АДСУ-24/16 | |
|
Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 10 до 7000 Гц, В |
от 0,4 до 250 |
|
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока, % |
± (0,3 + 0,1 Umax ) 1} Ux’ |
|
Диапазон измерений напряжения постоянного тока, В |
от 0,4 до 250 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока, % |
± (0,3 + 0,1Umax ) 1} Ux’ |
|
Режим ТРЦ АДСУ-24/16 | |
|
Диапазон измерений среднеквадратического значения напряжения переменного тока напряжения синусоидальной формы в измерительных каналах с 1 по 8 в диапазонах частот от 420 до 7000 Гц, В |
от 0,05 до 12 |
|
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока напряжения синусоидальной формы в измерительных каналах с 1 по 8, % |
± (2,0 + 0,01U max)1} Ux’ |
|
Диапазон измерений напряжения постоянного тока в измерительных каналах с 9 по 16, В |
от 0,2 до 20 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока в измерительных каналах с 9 по 16, % |
± (1,0 + 0,02 Umax ) 1} Ux’ |
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения постоянного тока, среднеквадратического значения напряжения переменного тока напряжения синусоидальной формы, вызванной изменением температуры окружающего воздуха от нормального значения до любой температуры в пределах рабочих температур на каждые 10 °С, от основной погрешности, % |
±0,5 |
|
Общие характеристики | |
|
Максимальная длительность элемента импульсной манипулирующей последовательности, с, не более |
1,9 |
|
Пределы допускаемой абсолютной погрешности измерений временных параметров импульсной манипулирующей последовательности, мс, не более |
±3,0 |
|
Общее количество измерительных каналов напряжения |
16 |
|
Входное сопротивление измерительных каналов напряжения, МОм, не менее |
1,1 |
|
Время установления рабочего режима, мин, не более |
15 |
|
Напряжение питания, В:
|
от 12 до 24 от 12 до 24 |
|
Потребляемая мощность, В • А, не более |
4 |
|
Габаритные размеры, (длинахвысотахширина), мм, не более |
230х124х100 |
|
Масса, кг, не более |
1,6 |
|
Нормальные условия:
|
от +15 до +25 от 30 до 80 от 84 до 106 |
|
Рабочие условия:
|
от -40 до +50 до 95 от 73,3 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
115 000 |
|
Средний срок службы, лет, не менее |
15 |
|
Примечание 1) Umax - верхнее значение диапазона измерений, В; Ux - измеренное значение, В. | |
