Номер по Госреестру СИ: 67863-17
67863-17 Измерители токов и длительностей кодов автоматической локомотивной сигнализации
(ИТДК)
Назначение средства измерений:
Измерители токов и длительностей кодов автоматической локомотивной сигнализации ИТДК (далее - ИТДК) предназначены для измерений значений силы постоянного тока, среднеквадратических значений силы переменного синусоидального тока, среднеквадратических значений импульсов переменного тока и временных параметров элементов цикла кодовой последовательности автоматической локомотивной сигнализации (далее - АЛС) в рельсовых железнодорожных цепях.

Внешний вид.
Измерители токов и длительностей кодов автоматической локомотивной сигнализации
Рисунок № 1
Программное обеспечение
Программное обеспечение ИТДК разделено на встроенное и внешнее.
Встроенное программное обеспечение (далее - ПО) расположено в памяти программ микроконтроллера, имеющей программно-аппаратную блокировку считывания содержимого и является метрологически значимым. ИТДК работает под управлением встроенного ПО. Влияние встроенного ПО учтено при нормировании метрологических характеристик ИТДК.
Идентификационные данные программного обеспечения приведены в таблице 1.
Внешнее ПО (ITDKmonitor) представляет собой программу, предназначенную для контроля работы ИТДК и не является метрологически значимым.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ITDK3 0 |
|
Номер версии (идентификационный номер ПО) |
не ниже 3.0 |
|
Цифровой идентификатор ПО |
be5a290f070056cd2ced5c7f5a9cf8b4 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель ИТДК методом шелкографии, на титульные листы этикетки и руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям токов и длительностей кодов автоматической локомотивной сигнализации ИТДК
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 3185-021-23572762-09 (УКВФ. 421451.007) Измерители токов и длительностей кодов автоматической локомотивной сигнализации ИТДК Технические условия
Поверка
Поверкаосуществляется по документу УКВФ. 421451.007МП «Измерители токов и длительностей кодов автоматической локомотивной сигнализации ИТДК. Методика поверки», утвержденному ООО «ИЦРМ» 28.04.2017 г.
Основные средства поверки приведены в таблице 4.
Таблица 4 - Основные средства поверки
|
Наименование средства измерения |
Регистрационный номер в Федеральном информационном фонде |
|
Калибратор универсальный Н4-11 |
25610-03 |
|
Калибратор многофункциональный Fluke 5520А |
51160-12 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
Изготовитель
Общество с ограниченной ответственностью «Фирма «Измерения Телеметрия Диагностика» (ООО «Фирма «ИТД»)ИНН 5404126086
Юридический адрес: 630123, г. Новосибирск, ул. Аэропорт, д. 1/б
Телефон (факс): +7 (383) 20-01-251
E-mail: itdfirm@mail.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия ИТДК основан на преобразовании значений входных токовых сигналов в напряжение, дальнейшем преобразовании аналогового сигнала, при помощи микроконтроллера со встроенным аналого-цифровым преобразователем (далее - АЦП), в цифровой двоичный код и передачи полученной измерительной информации по интерфейсу RS-485 в автомат диагностики сигнальной установки АДСУ (далее - АДСУ) или в станционный концентратор информации.
ИТДК содержат один канал измерения значений силы постоянного тока или среднеквадратических значений силы переменного синусоидального тока, или среднеквадратических значений силы электрического тока частотой (25±1) Гц, (50±1) Гц или (75±1) Гц, полученных в результате амплитудной манипуляции, формируемыми кодовыми путевыми трансмиттерами КПТШ-5, КПТШ-7 и их модификациями.
При обнаружении импульсов силы электрического тока ИТДК обеспечивают измерение временных параметров элементов цикла манипулированных последовательностей, распознают типы путевых трансмиттеров и дешифрируют передаваемые ими коды (код «З», «Ж», «КЖ»).
Управление режимами работы ИТДК осуществляется посредством подачи управляющих команд от ведущего контроллера (концентратора информации или АДСУ).
ИТДК обеспечивают обработку и передачу измерительной и оперативной информации по сети, организованной по последовательному интерфейсу RS-485, для последующей обработки в составе иерархических или автономных систем диспетчерского контроля и технического диагностирования.
В качестве физического интерфейса связи ИТДК с ведущим контроллером использован последовательный интерфейс типа «EIA/TIA-485» со стандартным протоколом обмена УАПП 8250. Скорость передачи 9600 бит/сек, формат данных - 8 бит данных, 1 стоповый бит, без контроля четности, режим - полудуплексный.
Конструктивно ИТДК представляют собой модуль с угловыми зажимами для крепления к контактам стандартной двухштырной клемме. Для подключения ИТДК к интерфейсным линиям RS-485 и внешнему источнику питания используется разъем, который расположен на боковой поверхности ИТДК. На передней панели ИТДК расположены коммутатор «Сетевой адрес» и светодиодные индикаторы «Питание» и «Связь».

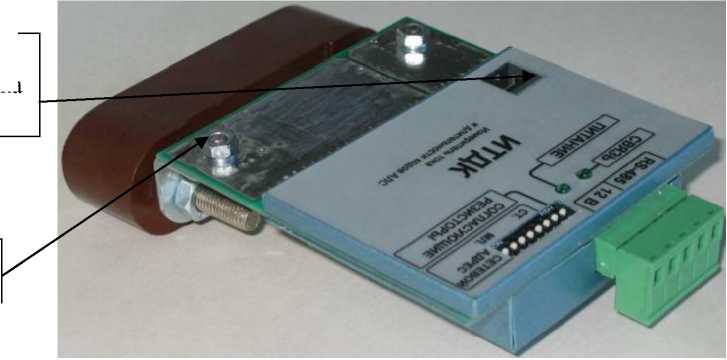

Внешний вид, места нанесения знака поверки и пломбирования ИТДК представлены на рисунке 1.
поверки
Место пломбирования
Место нанесения знака
Рисунок 1 - Внешний вид, места нанесения знака поверки и пломбирования ИТДК
Комплектность ИТДК представлена в таблице 3
Таблица 3 - Комплектность ИТДК
|
Наименование |
Обозначение |
Количество |
|
Измерители токов и длительностей кодов автоматической локомотивной сигнализации ИТДК |
УКВФ. 421451.007 |
1 шт. |
|
Измерители токов и длительностей кодов автоматической локомотивной сигнализации ИТДК. Руководство по эксплуатации* |
УКВФ. 421451.007РЭ |
1 экз. |
|
Измерители токов и длительностей кодов автоматической локомотивной сигнализации ИТДК. Методика поверки |
УКВФ. 421451.007МП |
1 экз. |
|
Измеритель токов и длительностей кодов автоматической локомотивной сигнализации ИТДК. Этикетка |
УКВФ. 421451.007ЭТ |
1 экз. |
|
Внутренняя (индивидуальная) упаковка типа ВУ111А-1 |
УКВФ. 323129.002 |
1 шт. |
|
Разъём 2EDGK-5.08-05P-1-4 |
- |
1 шт. |
|
Диск с программой «ITDKmonitor» ** |
УКВФ. 421451.007 РП |
1 шт. |
|
Примечания: * - Количество экземпляров на партию ИТДК устанавливается по соглашению с заказчиком, но не более одного на партию в количестве менее или равном 20 шт; ** - Поставляется по требованию заказчика. | ||
Основные метрологические и технические характеристики ИТДК приведены в таблице 2.
Таблица 2 - ИТДК
|
Наименование характеристики |
Значение |
|
Диапазон измерений среднеквадратического значения силы переменного тока в диапазоне частот от 10 до 500 Гц, А |
от 0,15 до 4 |
|
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока, % |
± (1,0 + 0,2 /тах)1> Ix |
|
Диапазон измерения среднеквадратического значения силы электрического тока, полученной в результате амплитудной манипуляции на частотах: 25±1, 50±1, 75±1 Гц, А |
от 0,15 до 4 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы импульсного тока, % |
± (1,0 + 0,2Imax)1} Ix |
|
Диапазон измерений силы постоянного тока, А |
от 0,15 до 4 |
|
Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, % |
± (1,0 + 0,2Imax)1} Ix |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы постоянного тока, среднеквадратического значения силы переменного и импульсного тока, вызванной изменением температуры окружающего воздуха от нормального значения до любой температуры в пределах рабочих температур на каждые 10 °С, от основной погрешности, % |
±0,5 |
|
Максимальная длительность элемента импульсной манипулирующей последовательности, с, не более |
1,9 |
|
Пределы допускаемой абсолютной погрешности измерений временных параметров импульсной манипулирующей последовательности, мс, не более |
±4,0 |
|
Входное сопротивление измерительного канала, Ом, не более |
0,0012 |
|
Время установления рабочего режима, мин, не более |
15 |
|
Напряжение питания, В:
|
от 8 до 13,5 от 10 до 19 |
|
Потребляемая мощность, В • А, не более |
1,5 |
|
Габаритные размеры, (длинахвысотахширина), мм, не более |
30х98х82 |
|
Масса, кг, не более |
0,15 |
|
Нормальные условия:
|
от +15 до +25 от 30 до 80 от 84 до 106 |
|
Рабочие условия применения:
|
от -40 до +50 до 95 от 73,3 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
115 000 |
|
Средний срок службы, лет, не менее |
15 |
|
Примечание 1) - Imax - верхнее значение диапазона измерений, А; Ix - измеренное значение, А. | |
