Номер по Госреестру СИ: 94920-25
94920-25 Калибраторы универсальные
(СТ-ПСА)
Назначение средства измерений:
Калибраторы универсальные СТ-ПСА (далее - калибраторы) предназначены для многоканальных воспроизведений сигналов напряжения и силы постоянного и переменного тока, частоты сигналов периодической формы.

Внешний вид.
Калибраторы универсальные
Рисунок № 1

Внешний вид.
Калибраторы универсальные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) калибраторов представлено встроенным и внешним ПО.
Встроенное ПО подразделяется на метрологически значимую и незначимую части.
учетом влияния
Метрологические характеристики калибраторов нормированы с метрологически значимой части встроенного ПО.
преднамеренных
Уровень защиты встроенного ПО от непреднамеренных и изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Внешнее ПО является метрологически незначимым.
Идентификационные данные встроенного ПО калибраторов приведены в таблице 1.
Таблица 1 -
ПО
данные
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
KU ST-PSA |
|
Номер версии (идентификационный номер ПО), не ниже |
V.1.XX |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей:
| |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель калибратора любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа УКВФ.411182.001 РЭ «Калибраторы универсальные СТ-ПСА. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10-1 до 1^106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 4258-054-2357272-24 «Калибраторы универсальные СТ-ПСА. Технические условия».
Правообладатель«Измерения Телеметрия
обл., г. Новосибирск,
Общество с ограниченной ответственностью «Фирма
Диагностика» (ООО «Фирма «ИТД»)
ИНН 5404126086
Адрес юридического лица: 630123, Новосибирская
ул. Аэропорт, д. 1 к. Б, оф. 202
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия калибраторов основан на преобразовании цифровых сигналов, хранящихся в энергонезависимом запоминающем устройстве, с помощью цифро-аналогового преобразователя (далее - ЦАП) в аналоговый сигнал, пропорциональный уровню опорного напряжения, с последующим усилением уровня сигнала.
Конструктивно калибраторы выполнены в металлическом корпусе черного цвета.
Калибраторы имеют модульную структуру, состоящую из базовой платы и сетевого трансформатора.
Базовая плата состоит из следующих модулей:
-
- Системы питания;
-
- Центрального процессора;
-
- Шести формирователей сигналов постоянного или переменного тока;
-
- Трёх высоковольтных суммирующих усилителей постоянного тока;
-
- Гальванически развязанного интерфейса USB;
-
- Интерфейса RS-485;
-
- Вольтметра выходных напряжений;
-
- Амперметра тока питания испытуемого устройства;
-
- Модуля коммутатора каналов испытуемого устройства;
-
- Модуля задания сетевого адреса интерфейса RS-485.
Система питания включает в себя:
-
- импульсные стабилизированные преобразователи типа DC-DC для получения внутренних питающих напряжений +5В, -15В и +15В;
-
- управляемый центральным процессором импульсный стабилизированный преобразователь типа DC-DC с изменяемым выходным напряжением +13В, +18В, +24В или +30В для питания испытуемого устройства.
Серийный номер наносится на маркировочную наклейку, расположенную на задней стенке корпуса калибраторов, любым технологическим способом в виде цифрового кода.
Общий вид калибраторов с указанием места нанесения знака утверждения типа представлен на рисунке 1. Маркировочная наклейка с указанием места нанесения серийного номера указана на рисунке 2. Нанесение знака поверки на калибраторы не предусмотрено. Пломбирование мест настройки (регулировки) калибраторов не предусмотрено.
Место нанесения
Место нанесения серийного номера
серийного номера
Место нанесения знака утверждения типа

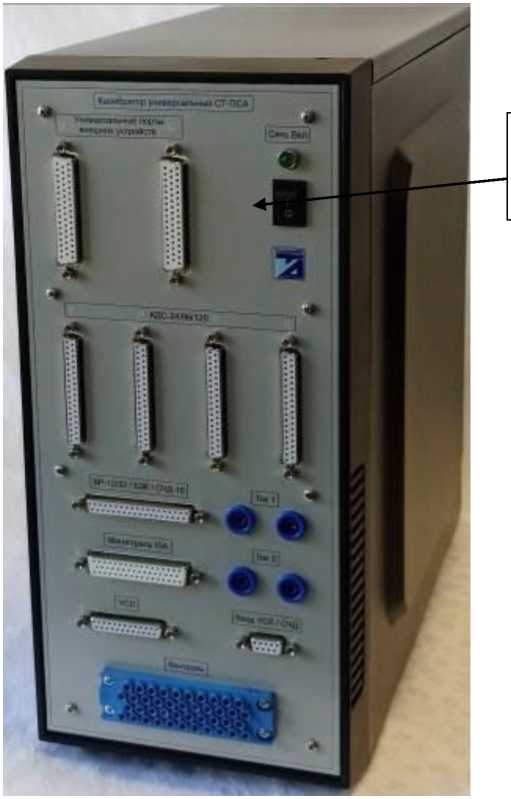

Рисунок 1 - Общий вид калибраторов с указанием места нанесения знака утверждения типа

Рисунок 2 - Маркировочная наклейка с указанием места нанесения серийного номера
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Калибратор универсальный |
СТ-ПСА |
1 шт. |
|
Этикетка |
УКВФ 411182.001 ЭТ |
1 шт. |
|
Кабель связи с ведущим компьютером (USB) |
- |
1 шт. |
|
Внутренняя (индивидуальная) упаковка |
- |
1 шт. |
|
Программное обеспечение верхнего уровня (USB-флеш-накопитель) |
- |
1 шт. |
|
Набор кабелей подключения контролируемых устройств |
- |
1 комп. |
|
Руководство по эксплуатации |
УКВФ 411182.001 РЭ |
1 экз. |
±0,25
Таблица 2 - Метрологические характеристики_______________________
___________________Наименование характеристики__________________ Диапазон воспроизведений среднего квадратического значения (далее -СКЗ) напряжения переменного тока:
-
- в диапазоне частот от 10 Гц до 2 кГц включ., В
-
- в диапазоне частот св. 2 кГц до 7 кГц включ., В______________________
Пределы допускаемой относительной погрешности воспроизведений СКЗ напряжения переменного тока, %
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 0,005 до 350 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, % |
±0,25 |
|
Диапазон воспроизведений СКЗ силы переменного тока в диапазоне частот от 10 Гц до 1 кГц, А |
от 0,01 до 8 |
|
Пределы допускаемой относительной погрешности воспроизведений СКЗ силы переменного тока, % |
±0,3 |
|
Диапазон воспроизведений силы постоянного тока, А |
от 0,01 до 8 |
|
Пределы допускаемой относительной погрешности воспроизведений силы постоянного тока, % |
±0,3 |
|
Диапазон воспроизведений частоты переменных сигналов периодической формы, Г ц |
от 10 до 7000 |
|
Пределы допускаемой относительной погрешности воспроизведений частоты переменных сигналов периодической формы, % |
±0,01 |
|
Таблица 3 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение переменного тока, В |
220 |
|
- номинальная частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В^А, не более |
100 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
360x370x170 |
|
Масса, кг, не более |
7,5 |
|
Количество каналов воспроизведений напряжения постоянного и переменного тока, шт. |
3 |
|
Количество каналов воспроизведений силы постоянного и переменного |
2 |
|
тока, шт. | |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +1 до +50 до 95 от 84 до 106 |
|
Диапазон установки:
|
от 0,001 до 250 от 0,001 до 230 от 0,001 до 350 |
|
Диапазон установки частоты переменных сигналов периодической формы, Гц |
от 0,1 до 7000 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
45000 |
