Номер по Госреестру СИ: 87985-23
87985-23 Установки поверочные на базе преобразователей расхода жидкости ультразвуковых
(Обозначение отсутствует)
Назначение средства измерений:
Установки поверочные на базе преобразователей расхода жидкости ультразвуковых (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений единиц объема жидкости в потоке и/или объемного расхода жидкости.
Внешний вид.
Установки поверочные на базе преобразователей расхода жидкости ультразвуковых
Рисунок № 1
Внешний вид.
Установки поверочные на базе преобразователей расхода жидкости ультразвуковых
Рисунок № 2
Внешний вид.
Установки поверочные на базе преобразователей расхода жидкости ультразвуковых
Рисунок № 3
Внешний вид.
Установки поверочные на базе преобразователей расхода жидкости ультразвуковых
Рисунок № 4
Внешний вид.
Установки поверочные на базе преобразователей расхода жидкости ультразвуковых
Рисунок № 5
Внешний вид.
Установки поверочные на базе преобразователей расхода жидкости ультразвуковых
Рисунок № 6
Внешний вид.
Установки поверочные на базе преобразователей расхода жидкости ультразвуковых
Рисунок № 7
Внешний вид.
Установки поверочные на базе преобразователей расхода жидкости ультразвуковых
Рисунок № 8
Внешний вид.
Установки поверочные на базе преобразователей расхода жидкости ультразвуковых
Рисунок № 9
Общие сведения
Дата публикации - 30.01.2023
Срок свидетельства - 27.01.2028
Номер записи - 189966
ID в реестре СИ - 1405370
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Щелково
Уведомление о начале осуществления предпринимательской деятельности - Да
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№173 от 2023.01.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Установки поверочные на базе преобразователей расхода жидкости ультразвуковых (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73139-18 16.11.2029 |
Преобразователи измерительные постоянного тока в напряжение, TBR-08 Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
5 лет |
|
74892-19 23.04.2029 |
Устройства для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов, УПВА-Т Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
75139-19 31.05.2029 |
Комплексы измерительно-вычислительные, ИМЦ-07 Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
2 года |
|
81624-21 |
Система измерений количества и показателей качества нефтепродуктов ООО "Кудьминская нефтебаза", 1, 8, 0, 8, 6, 7 Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
82335-21 |
Система измерений количества и показателей качества нефти № 297 ООО "ЮКОЛА-нефть", 1, 8, 3, 6, 5, 6 Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
82966-21 |
Система измерений количества и показателей качества нефти № 1028, Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
86261-22 |
Система измерений количества и показателей качества нефти №232 ПСП "Бавлы" ПАО "Татнефть", Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
86516-22 |
Система измерений количества и параметров нефтегазоводяной смеси СИКНС ООО "Камскойл" при КНС-4 НГДУ "Ямашнефть", Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
87722-22 |
Система измерений количества и показателей качества нефтепродуктов № 1257, Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
87804-22 |
Системы измерений количества и параметров газа СИКГ-10,0-ХЛ1, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
87985-23 27.01.2028 |
Установки поверочные на базе преобразователей расхода жидкости ультразвуковых, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
88603-23 |
Система измерений количества и показателей качества нефти № 301, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
88746-23 |
Система измерений количества и показателей качества нефти № 246 на ПСП "Байтуган" ООО "БайТекс", Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
89518-23 |
Установки измерительные нефти и нефтяного газа, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
4 года |
|
90262-23 |
Система измерений расхода и количества газа (КУУГ), поступающего с УПГ Песцового месторождения в газопровод газа горючего природного сухого, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
3 года |
|
92019-24 |
Система измерений количества и показателей качества нефти оперативная, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
92715-24 |
Система измерений количества и показателей качества нефти № 1529, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
93129-24 |
Система измерений количества и показателей качества нефтепродуктов № 1218 резервная, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
93130-24 |
Система измерений количества и показателей качества нефтепродуктов № 1218, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
94358-25 |
Система измерений количества и показателей качества газового конденсата "Система Коммерческого Узла Учета" 135-U-100, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
94814-25 05.03.2030 |
Пикнометры напорные, HDF-SNG Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
94996-25 |
Система измерений расхода и количества горючего природного газа, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
95126-25 |
Система измерений количества и показателей качества нефтепродуктов № 1272, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Кто поверяет Установки поверочные на базе преобразователей расхода жидкости ультразвуковых (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НГМ" (RA.RU.312754) | 4 | 1 | 4 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Установки поверочные на базе преобразователей расхода жидкости ультразвуковых (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на струевыпрямительной секции, методом металлографики и на нижнюю часть по центру титульного листа руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Назначение и принцип действия ПУ» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-023-47888345-2020. Установки поверочные на базе преобразователей расхода жидкости ультразвуковых. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Системы Нефть и Газ»
(ООО «СНГ»)
ИНН 5050024775
Адрес: 141108, Московская обл., г. Щелково, ул. Заводская, д. 1, корп. 1
Телефон: +7 (495) 995-01-53
Факс: +7 (495) 741-21-18
Web-сайт: www.og.systems
E-mail: office@og.systems
Изготовитель
Общество с ограниченной ответственностью «Системы Нефть и Газ» (ООО «СНГ»)ИНН 5050024775
Адрес: 141108, Московская обл., г. Щелково, ул. Заводская, д. 1, корп. 1 Телефон: +7 (495) 995-01-53
Факс: +7 (495) 741-21-18
Web-сайт: www.og.systems
E-mail: office@og.systems
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно -исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «Системы Нефть и Газ»(ООО «СНГ»)
ИНН 5050024775
Адрес: 141108, Московская обл., г. Щелково, ул. Заводская, д. 1, корп. 1
Телефон: +7 (495) 995-01-53
Факс: +7 (495) 741-21-18
Web-сайт: www.og.systems
E-mail: office@og.systems
Принцип действия установок основан на воспроизведении единиц объема жидкости в потоке и объемного расхода жидкости с применением преобразователя расхода жидкости ультразвукового и струевыпрямительной секции.
Установки состоят из средств измерений объема жидкости в потоке и объемного расхода жидкости, струевыпряметельной секции. В установках имеется возможность применения системы сбора и обработки информации, средств измерений температуры и давления из состава систем измерений количества нефти и нефтепродуктов.
В качестве средств измерений объема жидкости в потоке и объемного расхода жидкости в составе установок применяются преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV (регистрационный номер 79419-20) (далее -расходомер).
Струевыпрямительная секция, предназначена для стабилизации расхода жидкости и представляет из себя прямолинейный участок трубопровода с вмонтированным струевыпрямителем. Длина струевыпрямительной секции определяется типоразмером расходомера.
В качестве средств измерений температуры и давления жидкости с установками применяются утвержденные типы средств измерений, удовлетворяющих условиям измеряемой среды (жидкости), указанным в паспорте на конкретную установку. Установки могут работать с системами сбора и обработки информации, утвержденного типа, имеющими возможность их подключения.
Установки могут быть стационарного или передвижного (транспортируемого) исполнения.

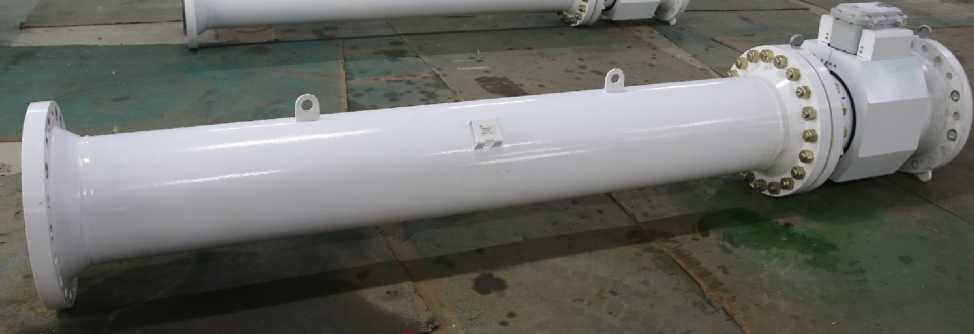

Общий вид установок представлен на рисунке 1. Цвет и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документацией.
Рисунок 1 - Общий вид установок
Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомера и струевыпрямительной секции установки, с нанесением знака поверки на пломбу.

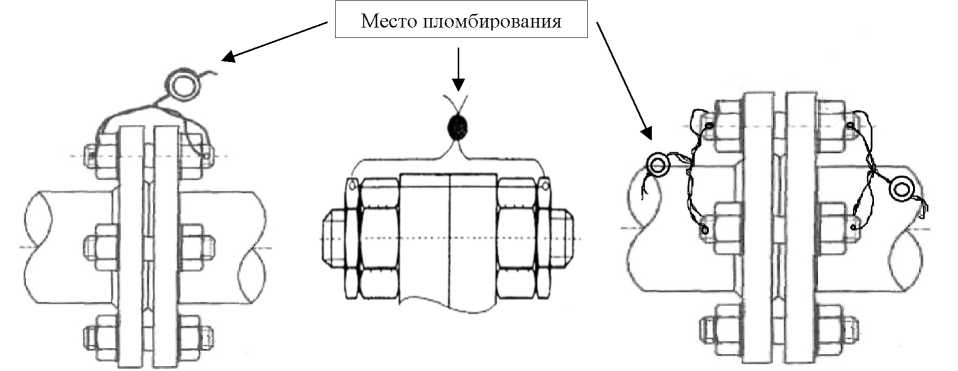

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
а) б) в)
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установок наносится в буквенно-цифровом формате на маркировочную табличку, закрепленную на струевыпрямительной секции, методом металлографики.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
СИСТЕМЫ НЕФТЬ И ГАЗ
141108, Московская ооласть, г. Щелково, ул. Заводская, д.1, корп.1 Телефон: +7 (495) 995-01-53
Наименование оборудования
Завод изготовитель
Зав. номер
Масса
Расч. давление
Макс, расход
Произведено
Расч. температура -55,..+120°С
22.04.2020
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений (воспроизведения) объемного расхода жидкости1), м3/ч |
от 15 до 3000 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости, % |
±0,1 |
|
1) - конкретное значение указано в паспорте на установку | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Измеряемая среда |
жидкость (нефть, нефтепродукты, жидкие углеводороды, химикаты, промышленные жидкости, сжиженный газ, газовый конденсат) |
|
Температура измеряемой среды, °C1) |
от -55 до +120 |
|
Избыточное давление измеряемой среды, МПа, не более1) |
10 |
|
Параметры электрического питания:
|
220±22 24±2,4 50±0,4 |
|
1 |
2 |
|
Условия эксплуатации: - температура окружающего воздуха установки, °С |
от -55 до +50 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
|
1) - конкретное значение указано в паспорте на установку |
