Принцип действия ИВК заключается в том, что электрические сигналы от измерительных преобразователей через барьеры искробезопасности (при их наличии) поступают на входные модули контроллера, где происходит измерение. Далее измеренные значения передаются в компьютер. В компьютере измеренные значения преобразуются в значения величин с последующим отображением на экране монитора, сохранением в отчетах и протоколах, и выводом на печать.

ИВК обеспечивает выполнение следующих основных функций:

- измерение информативных параметров входных электрических сигналов, поступающих от измерительных преобразователей;

- контроль значений измеренных информативных параметров входных электрических сигналов;

- преобразование информативных параметров входных электрических сигналов в значения величин;

- контроль значений величин, звуковая сигнализация и печать сообщений о выходе значений за установленные пределы;

- создание и ведение журналов событий с возможностью просмотра и печати;

- представление учетной информации в виде отчетов (оперативный, сменный, суточный, месячный, годовой, на партию);

- создание и ведение архивов учетной информации с возможностью просмотра и печати;

- определение метрологических характеристик (МХ) преобразователей расхода (ПР);

- формирование, отображение и печать протоколов поверки и контроля ПР;

- создание и ведение архивов протоколов поверки и контроля ПР с возможностью просмотра и печати;

- управление автоматическими пробоотборниками;

- управление приводом крана трубопоршневых поверочных установок (ТПУ);

- защита информации системой доступов и паролей;

- обмен данными с компьютером верхнего уровня по протоколам: Modbus ASCII, RTU, интерфейс RS 232 или RS 485; Modbus TCP, интерфейс Ethernet.

ИВК обеспечивает измерение следующих информативных параметров входных электрических сигналов:

- сила постоянного тока;

- частота и период импульсного сигнала;

- количество импульсов;

- количество импульсов за интервал времени;

- отношение количества импульсов за интервал времени.

ИВК обеспечивает вычисление значений следующих основных величин:

- объемный и массовый расход жидкости в измерительных линиях (ИЛ);

- суммарный объемный и массовый расход жидкости по блоку ИЛ (БИЛ);

- объем жидкости;

- масса жидкости;

- температура жидкости;

- давление жидкости;

- плотность жидкости;

- перепад давления на фильтрах;

- вязкость жидкости;

- объемная и массовая доля воды в жидкости;

- массовая доля серы в жидкости;

- коэффициент преобразования преобразователей объемного расхода (ПОР) при определении МХ по ТПУ или компакт-пруверу (КП);

- коэффициент преобразования ПОР при определении МХ по эталонному преобразователю расхода (ЭПР);

- коэффициент преобразования ПОР при определении МХ по мернику;

- коэффициент преобразования, коэффициент коррекции, градуировочный коэффициент преобразователя массового расхода (ПМР) при определении МХ по ТПУ или КП и преобразователю плотности (ПП);

• - коэффициент преобразования, коэффициент коррекции, градуировочный коэффициент ПМР при определении МХ по ЭПР.

ИВК изготавливается в девяти вариантах конструктивного исполнения:

• - приборное исполнение: исполнение 1 - встраиваемый прибор; исполнение 8 - встраиваемый прибор с дублированием всех функций;

• - шкафное исполнение: исполнение 2 - настенный шкаф; исполнение 3 - напольный шкаф; исполнение 4 и 5 - напольный шкаф с дублированием всех функций; исполнение 6 -настенный взрывозащищенный шкаф;

• - распределенное исполнение: исполнение 7 - модуль 1 и модуль 2: настенные взрывозащищенные шкафы с дублированием всех функций; исполнение 9 - модуль 1: настенный взрывозащищенный шкаф, модуль 2: переносной прибор.

Дублирование функций ИВК обеспечивается дублированием контроллера, компьютера, блоков питания («горячее» резервирование).

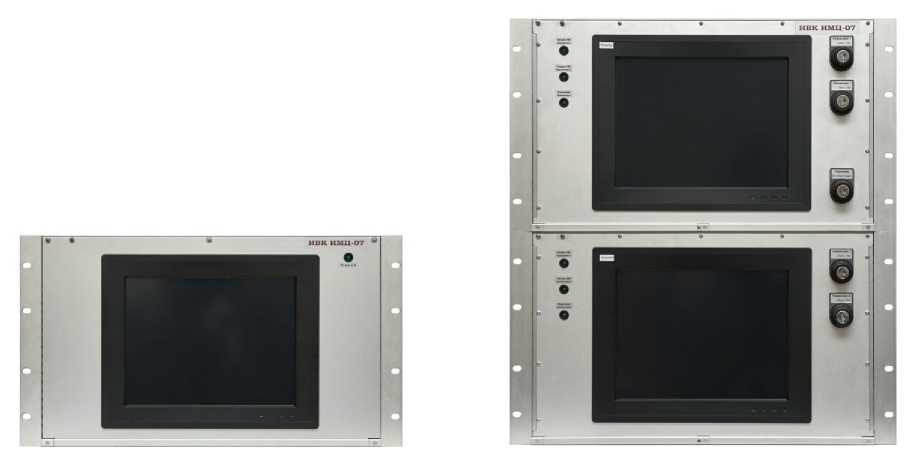

Общий вид ИВК показан на рисунках 1-5. Общий вид конкретного изделия может отличаться от представленных примеров (определяется требованиями конкретного заказа).

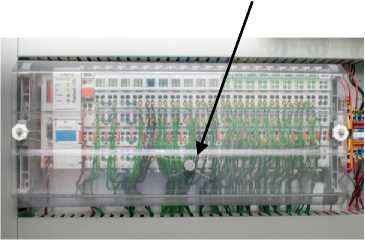

Схема пломбировки от несанкционированного доступа, обозначение места нанесение знака поверки представлены на рисунках 6,7.

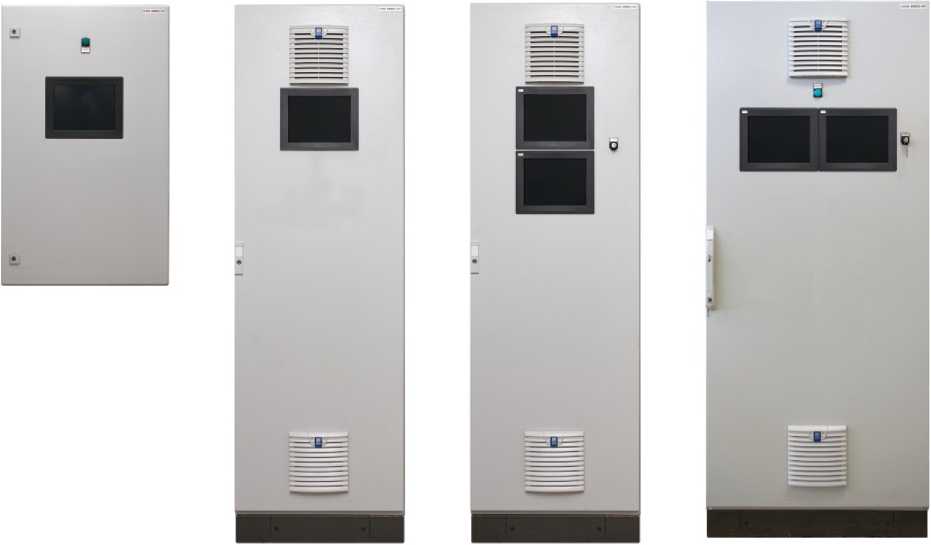

Рисунок 2 - Общий вид ИВК, исполнения 2, 3, 4 и 5

Рисунок 3 - Общий вид ИВК, исполнение 6

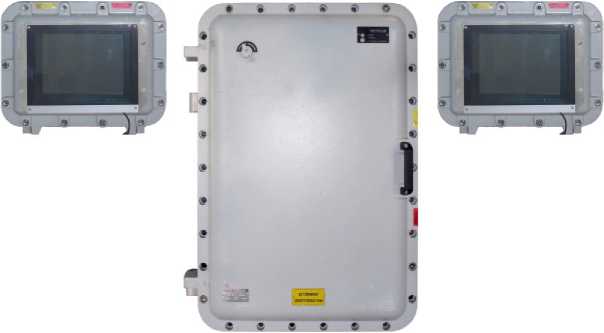

Рисунок 4 - Общий вид ИВК, исполнение 7

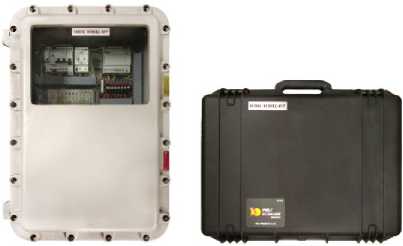

Рисунок 5 - Общий вид ИВК, исполнение 9
