Сведения о средстве измерений: 94814-25 Пикнометры напорные

Номер по Госреестру СИ: 94814-25
94814-25 Пикнометры напорные
(HDF-SNG)

Назначение средства измерений:
Пикнометры напорные HDF-SNG (далее - пикнометры) предназначены для измерений объема отбираемых проб жидкостей в условиях транспортирования их по технологическим трубопроводам. Применяют в составе установок пикнометрических для прецизионных измерений плотности жидкостей, а также при проведении калибровки поточных преобразователей плотности и каналов измерений преобразователей массового расхода. поверки и плотности

сертификация программного обеспечения

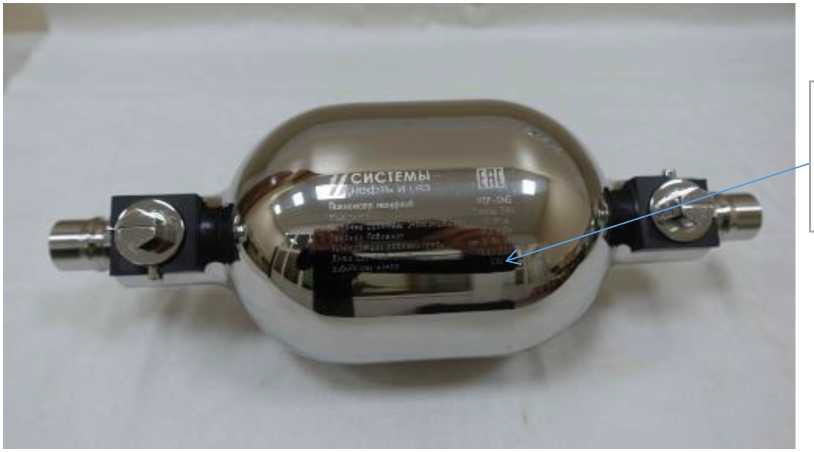

Внешний вид. Пикнометры напорные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Пикнометры напорные
Рисунок № 1

Общие сведения

Дата публикации - 07.03.2025
Срок свидетельства - 05.03.2030
Номер записи - 196608
ID в реестре СИ - 1423994
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Щелково
Уведомление о начале осуществления предпринимательской деятельности - Да

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 6
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№454 от 2025.03.05 ПРИКАЗ_Об утверждении типов средств измерений (24)

№2146 от 2025.10.06 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Пикнометры напорные (HDF-SNG)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
73139-18
16.11.2029
Преобразователи измерительные постоянного тока в напряжение, TBR-08
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
5 лет
74892-19
23.04.2029
Устройства для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов, УПВА-Т
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
75139-19
31.05.2029
Комплексы измерительно-вычислительные, ИМЦ-07
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
2 года
81624-21

Система измерений количества и показателей качества нефтепродуктов ООО "Кудьминская нефтебаза", 1, 8, 0, 8, 6, 7
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
82335-21

Система измерений количества и показателей качества нефти № 297 ООО "ЮКОЛА-нефть", 1, 8, 3, 6, 5, 6
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
82966-21

Система измерений количества и показателей качества нефти № 1028,
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
86261-22

Система измерений количества и показателей качества нефти №232 ПСП "Бавлы" ПАО "Татнефть", Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
86516-22

Система измерений количества и параметров нефтегазоводяной смеси СИКНС ООО "Камскойл" при КНС-4 НГДУ "Ямашнефть", Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
87722-22

Система измерений количества и показателей качества нефтепродуктов № 1257,
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
87804-22

Системы измерений количества и параметров газа СИКГ-10,0-ХЛ1, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
87985-23
27.01.2028
Установки поверочные на базе преобразователей расхода жидкости ультразвуковых, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
88603-23

Система измерений количества и показателей качества нефти № 301, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
88746-23

Система измерений количества и показателей качества нефти № 246 на ПСП "Байтуган" ООО "БайТекс", Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
89518-23

Установки измерительные нефти и нефтяного газа, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
4 года
90262-23

Система измерений расхода и количества газа (КУУГ), поступающего с УПГ Песцового месторождения в газопровод газа горючего природного сухого, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
3 года
92019-24

Система измерений количества и показателей качества нефти оперативная, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
92715-24

Система измерений количества и показателей качества нефти № 1529, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
93129-24

Система измерений количества и показателей качества нефтепродуктов № 1218 резервная, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
93130-24

Система измерений количества и показателей качества нефтепродуктов № 1218, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
94358-25

Система измерений количества и показателей качества газового конденсата "Система Коммерческого Узла Учета" 135-U-100, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
94814-25
05.03.2030
Пикнометры напорные, HDF-SNG
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
94996-25

Система измерений расхода и количества горючего природного газа, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
95126-25

Система измерений количества и показателей качества нефтепродуктов № 1272, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год

Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).

Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.

В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.

Стоимость 200 руб. или по подписке

Кто поверяет Пикнометры напорные (HDF-SNG)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 6 4 2 0 6 4 2

    Стоимость поверки Пикнометры напорные (HDF-SNG)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4 «Эксплуатация» руководства по эксплуатации «Пикнометры напорные HDF-SNG».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603;

    ТУ 28.99.39-026-48788345-2023 «Пикнометры напорные HDF-SNG. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Системы Нефть и Газ» (ООО «СНГ») ИНН 5050024775

    Юридический адрес: 141108, Московская обл., г.о. г. Щелково, г. Щелково, ул. Первомайская, д. 1, помещ. 1, ком. 6

    Телефон +7 (495) 995-01-53

    Факс: +7 (495) 741-21-18

    E-mail: office@og.systems

    Изготовитель

    Общество с ограниченной ответственностью «Системы Нефть и Газ» (ООО «СНГ») ИНН 5050024775
    Адрес:   141108, Московская обл., г.о. г. Щелково, г. Щелково,
    ул. Первомайская, д. 1, помещ. 1, ком. 6
    Телефон +7 (495) 995-01-53
    Факс: +7 (495) 741-21-18
    E-mail: office@og.systems

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    E-mail: info@vniim.ru
    Web-сайт: www.vniim.ru

    Правообладатель

    Общество с ограниченной ответственностью «Системы Нефть и Газ» (ООО «СНГ») ИНН 5050024775
    Юридический адрес: 141108, Московская обл., г.о. г. Щелково, г. Щелково, ул. Первомайская, д. 1, помещ. 1, ком. 6
    Телефон +7 (495) 995-01-53
    Факс: +7 (495) 741-21-18
    E-mail: office@og.systems

    Принцип действия пикнометров основан на отборе пробы исследуемой

    жидкости, объем которой равен внутреннему объёму пикнометра при давлении и температуре жидкости в технологическом трубопроводе. Действительное значение внутреннего объема пикнометра используется для определения плотности жидкости косвенным методом измерений, реализуемым установками пикнометрическими, в состав которых входят пикнометры.

    Конструктивно пикнометры выполнены в виде цельнометаллических сосудов с двумя запорными кранами и аварийным клапаном сброса давления мембранного типа. Пикнометры выпускаются в двух исполнениях в зависимости от диапазона температуры рабочей среды: исполнение 1 и исполнение 2. Материал корпуса пикнометра - нержавеющая сталь. Исследуемая жидкость - жидкости углеводородного состава. Пикнометры имеют патрубки для подключения к быстросъёмным соединениям трубопроводов пикнометрических установок, а также для соединения двух пикнометров между собой.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Заводской номер в цифровом формате наносится на тело пикнометра (рисунок 1) методом лазерной гравировки.

    Общий вид пикнометров показан на рисунке 1.

    Пломбирование пикнометров не предусмотрено.

    Внешний вид. Пикнометры напорные (HDF-SNG), http://oei-analitika.ru

    Место нанесение заводского номера

    Рисунок 1 - Общий вид пикнометра с указанием места нанесения заводского номера


    Таблица 4 - Комплектность пикнометров

    Наименование

    Обозначение

    Количество

    Пикнометр напорный

    HDF-SNG

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Паспорт

    -

    1 экз.


    Таблица 1 - Метрологические характеристики пикнометров

    Наименование характеристики

    Значение

    Номинальный внутренний объем пикнометра, см3

    1000-150

    Пределы допускаемой абсолютной погрешности измерений действительного значения внутреннего объема пикнометра, см3

    ± 0,025

    Таблица 2 - Основные технические характеристики пикнометров

    Наименование характеристики

    Значение

    Габаритные размеры пикнометра, мм, не более

    • - диаметр

    • - высота

    122

    325

    Масса пустого пикнометра, г, не более

    5000

    Условия эксплуатации:

    • - рабочее давление исследуемой жидкости, МПа, не более

    • - температура исследуемой жидкости, °С

    • - температура окружающего воздуха, °С

    • - относительная влажность окружающего воздуха, %

    • - атмосферное давление, кПа

    10

    от 0 до +50 (исполнение 1)

    от 0 до +90 (исполнение 2)

    от -25 до +50

    до 100

    от 84,0 до 106,7

    Коэффициент изменения внутреннего объема пикнометра при отличии температуры жидкости от 25 °С, см3^оС-1, не более

    0,1

    Коэффициент изменения внутреннего объема пикнометра под воздействием избыточного давления жидкости, см3 •МПа-1, не более

    0,1

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Срок службы пикнометра, лет, не менее

    10

    Средняя наработка до отказа, ч, не менее

    30000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
