Сведения о средстве измерений: 73139-18 Преобразователи измерительные постоянного тока в напряжение

Номер по Госреестру СИ: 73139-18
73139-18 Преобразователи измерительные постоянного тока в напряжение
(TBR-08)

Назначение средства измерений:
Преобразователи измерительные постоянного тока в напряжение TBR-08 (далее -ИПТН) предназначены для преобразования силы постоянного тока в напряжение для согласования токовых выходов измерительных преобразователей с входами средств измерений напряжения.

сертификация программного обеспечения

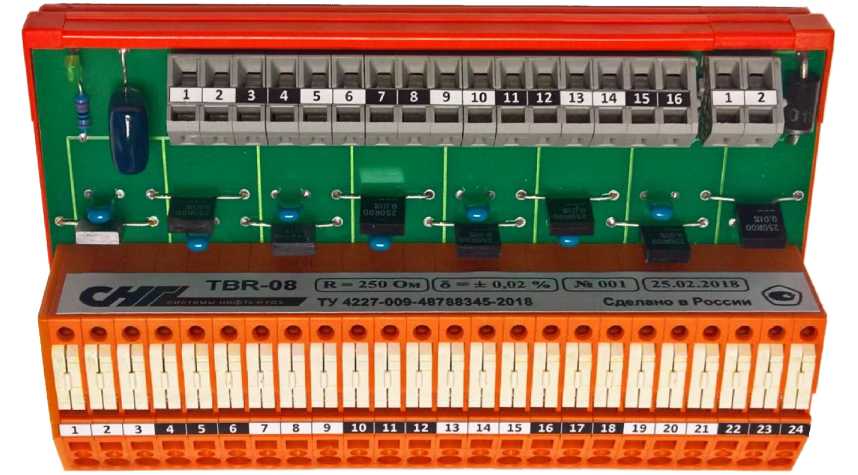

Внешний вид. Преобразователи измерительные постоянного тока в напряжение, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи измерительные постоянного тока в напряжение
Рисунок № 1

Общие сведения

Дата публикации - 21.02.2024
Срок свидетельства - 16.11.2029
Номер записи -
ID в реестре СИ - 530255
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Щелково
Уведомление о начале осуществления предпринимательской деятельности - Да

Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.

Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.

Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.

Наличие аналогов СИ: Преобразователи измерительные постоянного тока в напряжение (TBR-08)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
73139-18
16.11.2029
Преобразователи измерительные постоянного тока в напряжение, TBR-08
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
5 лет
74892-19
23.04.2029
Устройства для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов, УПВА-Т
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
75139-19
31.05.2029
Комплексы измерительно-вычислительные, ИМЦ-07
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
2 года
81624-21

Система измерений количества и показателей качества нефтепродуктов ООО "Кудьминская нефтебаза", 1, 8, 0, 8, 6, 7
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
82335-21

Система измерений количества и показателей качества нефти № 297 ООО "ЮКОЛА-нефть", 1, 8, 3, 6, 5, 6
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
82966-21

Система измерений количества и показателей качества нефти № 1028,
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
86261-22

Система измерений количества и показателей качества нефти №232 ПСП "Бавлы" ПАО "Татнефть", Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
86516-22

Система измерений количества и параметров нефтегазоводяной смеси СИКНС ООО "Камскойл" при КНС-4 НГДУ "Ямашнефть", Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
87722-22

Система измерений количества и показателей качества нефтепродуктов № 1257,
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
87804-22

Системы измерений количества и параметров газа СИКГ-10,0-ХЛ1, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
87985-23
27.01.2028
Установки поверочные на базе преобразователей расхода жидкости ультразвуковых, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
88603-23

Система измерений количества и показателей качества нефти № 301, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
88746-23

Система измерений количества и показателей качества нефти № 246 на ПСП "Байтуган" ООО "БайТекс", Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
89518-23

Установки измерительные нефти и нефтяного газа, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
4 года
90262-23

Система измерений расхода и количества газа (КУУГ), поступающего с УПГ Песцового месторождения в газопровод газа горючего природного сухого, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
3 года
92019-24

Система измерений количества и показателей качества нефти оперативная, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
92715-24

Система измерений количества и показателей качества нефти № 1529, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
93129-24

Система измерений количества и показателей качества нефтепродуктов № 1218 резервная, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
93130-24

Система измерений количества и показателей качества нефтепродуктов № 1218, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
94358-25

Система измерений количества и показателей качества газового конденсата "Система Коммерческого Узла Учета" 135-U-100, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
94814-25
05.03.2030
Пикнометры напорные, HDF-SNG
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
94996-25

Система измерений расхода и количества горючего природного газа, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год
95126-25

Система измерений количества и показателей качества нефтепродуктов № 1272, Обозначение отсутствует
Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково)
ОТ
МП
1 год

Кто поверяет Преобразователи измерительные постоянного тока в напряжение (TBR-08)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН"
(RA.RU.311406)
РСТ
  • Нет модификации
  • 5 1 2 0 3 1 2
    ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
    (RA.RU.311285)
    РСТ
  • Нет модификации
  • 4 0 4 0 4 0 4
    ООО "СНГ"
    (RA.RU.312390)
  • нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Преобразователи измерительные постоянного тока в напряжение (TBR-08)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан
    Республика Башкортостан
    3462 3462

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на паспортную табличку ИПТН, титульные листы паспорта и инструкции по эксплуатации методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к преобразователям измерительным постоянного тока в напряжение TBR-08

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

    ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

    ТУ 4227-009-48788345-2018. Преобразователь измерительный постоянного тока в напряжение TBR-08. Технические условия

    Поверка

    Поверка

    осуществляется по документу МП 73139-18 «ГСИ. Преобразователи измерительные постоянного тока в напряжение TBR-08. Методика поверки»», утвержденному ФБУ «ЦСМ Республики Башкортостан» 30 августа 2018 г.

    Основные средства поверки:

    • -     калибратор многофункциональный AOIP CALYS 150R, (регистрационный номер в Федеральном информационном фонде 48000-11);

    • -     калибратор-вольтметр универсальный Н4-12, (регистрационный номер в Федеральном информационном фонде 37463-08);

    • -     омметр Щ306, (регистрационный номер в Федеральном информационном фонде 10983-97).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИПТН с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    Общество с ограниченной ответственностью «Системы Нефть и Газ» (ООО «СНГ») ИНН 5050024775
    Адрес: 141101, Московская область, г. Щелково, ул. Заводская, д.1, корп.1
    Телефон: +7 (495) 995-01-53
    Факс: +7 (495) 741-21-18
    Web-сайт: http://www.ooosng.ru
    Е-mail: office@ooosng.ru


    Испытательный центр

    ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Башкортостан» (ФБУ «ЦСМ Республики Башкортостан»)
    Адрес: 450006, Республика Башкортостан, г. Уфа, бульвар Ибрагимова, 55/59
    Телефон/факс: +7 (347) 276-78-74
    Web-сайт: http://www.bashtest.ru
    E-mail: info@bashtest.ru

    Принцип действия ИПТН заключается в том, что выходной ток первичного измерительного преобразователя, подключенного к входным клеммам ИПТП, протекает через прецизионный резистор. Падение напряжение на прецизионном резисторе пропорционально выходному току измерительного преобразователя. Коэффициент преобразования ИПТН равен сопротивлению прецизионного резистора. Напряжение с прецизионного резистора поступает на выходные клеммы ИПТН.

    ИПТН представляет из себя плату, установленную в пластиковый корпус. На плате ИПТН расположены прецизионные резисторы, светодиодный индикатор наличия напряжения питания, диод для защиты от неправильного подключения питания, пассивные элементы электронной схемы, блоки клемм для подключения входных и выходных сигналов.

    Пломбирование преобразователей не предусмотрено.

    Общий вид преобразователей измерительных постоянного тока в напряжение TBR-08 приведен на рисунке 1.

    Внешний вид. Преобразователи измерительные постоянного тока в напряжение (TBR-08), http://oei-analitika.ru

    Рисунок 1- Общий вид преобразователей измерительных постоянного тока в напряжение TBR-08


    Таблица 3 - Комплектность преобразователей измерительных постоянного тока в напряжение

    TBR-08

    Наименование

    Обозначение

    Количество

    Преобразователь измерительный постоянного тока в напряжение TBR-08

    -

    1

    Паспорт

    РХ.7000.51.01.000 ПС

    1

    Руководство по эксплуатации

    РХ.7000.51.01.000 РЭ

    1

    Методика поверки

    -

    1


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальный диапазон входного сигнала силы постоянного тока, мА

    от 4 до 20

    Пределы допускаемой относительной погрешности преобразования силы постоянного тока в напряжение*, %

    ± 0,02**; ± 0,1**

    Максимальный входной ток, мА

    25

    Номинальный диапазон выходного сигнала напряжения постоянного тока, В

    от 0,48 до 2,40

    от 1,00 до 5,00

    Номинальное выходное сопротивление*, Ом

    120**

    250**

    * - в зависимости от заказа, при этом должно выполняться условие ARВХ£ 0,5 Ом

    ** - в зависимости от заказа значение наносится на корпус ИПТН и указывается в руководстве по эксплуатации и паспорте на ИПТН

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Количество каналов преобразования, шт.

    8

    Габаритные размеры: - длина, мм, не более

    135

    - ширина, мм, не более

    80

    - высота, мм, не более

    55

    Масса, кг, не более

    0,250

    Напряжение питания подключаемых измерительных преобразователей, В, не более

    25

    Условия эксплуатации:

    о

    - температура окружающего воздуха, С

    от 0 до +40

    - атмосферное давление, кПа

    от 84 до 106

    - относительная влажность воздуха, %, не более

    80

    Средний срок службы, лет, не менее

    10
