Номер по Госреестру СИ: 88934-23
88934-23 Вискозиметры стеклянные капиллярные эталонные
(Обозначение отсутствует)
Назначение средства измерений:
Вискозиметры стеклянные капиллярные эталонные (далее - вискозиметры) предназначены для измерений кинематической вязкости жидкостей в лабораторных условиях.

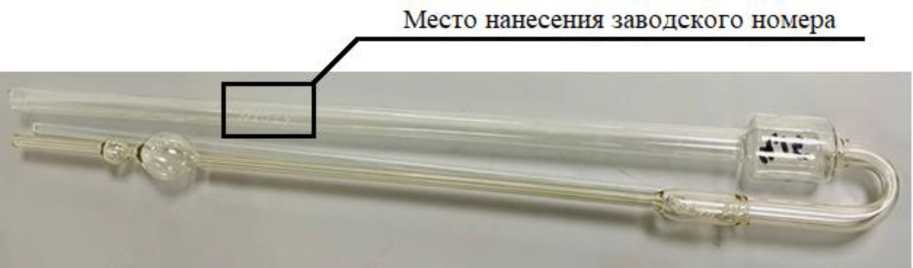

Внешний вид.
Вискозиметры стеклянные капиллярные эталонные
Рисунок № 1
Общие сведения
Дата публикации - 03.05.2023
Срок свидетельства -
Номер записи - 190926
ID в реестре СИ - 1408365
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 13
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№936 от 2023.05.02 ПРИКАЗ_Об утверждении типов средств измерений (19)
№1737 от 2023.08.25 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Вискозиметры стеклянные капиллярные эталонные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81698-21 |
Ампулы для воспроизведения температуры тройной точки воды, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
85264-22 |
Комплекс эталонный, ЭК КВ1 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
3 года |
|
86470-22 |
Комплекс эталонный, ЭК КВ3 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
3 года |
|
87828-22 |
Меры электрического сопротивления, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
88934-23 |
Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
89728-23 |
Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
89999-23 |
Установка вакуумная потокомерная масс-спектрометрическая эталонная, УВПМЭ Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
91482-24 |
Ампула для реализации точки затвердевания алюминия, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
3 года |
|
92531-24 |
Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
92535-24 |
Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
92777-24 |
Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
93448-24 |
Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
95504-25 |
Комплекты преобразователей напряжения высокочастотных, ПНТЭ-22 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Вискозиметры стеклянные капиллярные эталонные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 13 | 13 | 0 | 0 | 13 | 13 | 0 |
Стоимость поверки Вискозиметры стеклянные капиллярные эталонные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист руководства по эксплуатации Хд 2.842.001 РЭ типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 11 «Порядок работы» руководства по эксплуатации Хд 2.842.001 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Росстандарта от 5 ноября 2019 г. № 2622;
Технические условия Хд 2.842.001 ТУ
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия основан на измерении времени истечения определенного объема исследуемой жидкости через капилляр вискозиметра под действием собственного веса и при постоянном контроле температуры.
Вискозиметры состоят из трех соединенных между собой стеклянных трубок, в одной из которых расположен капилляр и измерительный резервуар, ограниченный двумя кольцевыми рисками.
Вискозиметры представляют собой {/-образную стеклянную трубку.
Вискозиметры изготавливают из химически стойкого лабораторного стекла. На широкой трубке каждого вискозиметра указывают заводской номер и год выпуска. Вискозиметры маркируют путем нанесения на сферической поверхности измерительного резервуара его номинального значения объема, а также меток, определяющих измерительный резервуар вискозиметра.
К вискозиметрам данного типа относятся вискозиметры стеклянные капиллярные эталонные с заводскими номерами 870203, 470272, 850111, 780421, 850104, 810701, 020306, 040307, 9, 861229, 320272, 870412, 010320. Заводской номер в цифровом формате наносится на широкую трубку вискозиметра методом ультразвуковой гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид вискозиметров представлен на рисунке 1.
Пломбирование вискозиметра не предусмотрено.
Рисунок 1 - Общий вид вискозиметра
Таблица 3 - Комплектность вискозиметров
|
Наименование |
Обозначение |
Количество |
|
Вискозиметр стеклянный капиллярный эталонный |
заводские номера 870203, 470272, 850111, 780421, 850104, 810701, 020306, 040307, 9, 861229, 320272, 870412, 010320 |
13 шт. |
|
Футляр для вискозиметров |
- |
4 шт. |
|
Руководство по эксплуатации |
Хд 2.842.001 РЭ |
1 экз. |
Таблица 1 - Метрологические характеристики вискозиметров
|
Заводской номер вискозиметра |
Номинальное значение постоянной С, мм2/с2 |
Диапазон измерений вязкости, мм2/с |
Пределы допускаемой относительной погрешности определения постоянных вискозиметров, % |
Отклонение постоянной вискозиметра от номинального значения, %, не более |
|
850111 |
0,0017 |
от 0,4 до 3,4 | ||
|
780421, 870203 |
0,005 |
от 1 до 10 | ||
|
850104, 470272 |
0,017 |
от 3,4 до 34,0 |
± (0,0109Тп(С) + 0,1214)*, где С - номинальное | |
|
040307, 861229 |
0,05 |
от 10 до 100 |
± 30 | |
|
010320 |
0,17 |
от 34 до 340 |
значение постоянной вискозиметра, мм2/с2 | |
|
9 |
0,4 |
от 80 до 800 | ||
|
810701 |
0,5 |
от 100 до 1000 | ||
|
020306, 320272 |
5,5 |
от 1000 до 10000 | ||
|
870412 |
17,0 |
от 3400 до 34000 | ||
|
* не более 0,2 % | ||||
Таблица 2 - Основные технические характеристики вискозиметров
|
Наименование характеристики |
Значение |
|
Условия эксплуатации вискозиметров: - температура окружающего воздуха, °С |
от 18 до 22 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры (ДхШ), мм, не более |
55 х 610 |
|
Масса, кг, не более |
0,2 |
|
Средний срок службы, лет |
25 |
|
Наработка до отказа, ч, не менее |
48000 |
