Сведения о средстве измерений: 92535-24 Вискозиметры стеклянные капиллярные эталонные

Номер по Госреестру СИ: 92535-24
92535-24 Вискозиметры стеклянные капиллярные эталонные
(Обозначение отсутствует)

Назначение средства измерений:
Вискозиметры стеклянные капиллярные эталонные (далее - вискозиметры) предназначены для применения в составе эталонных комплексов, предназначенных для хранения и передачи единицы кинематической вязкости жидкости (рабочих эталонов 1-го разряда) при проведении поверки и калибровки вискозиметров различных типов, а также для измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.

сертификация программного обеспечения

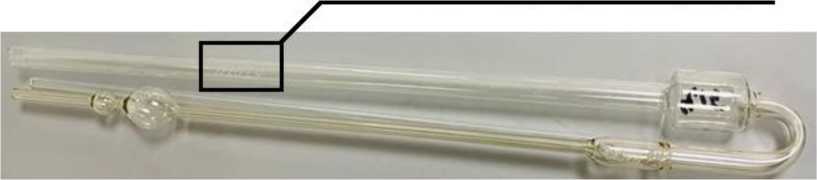

Внешний вид. Вискозиметры стеклянные капиллярные эталонные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Вискозиметры стеклянные капиллярные эталонные
Рисунок № 1

Общие сведения

Дата публикации - 04.07.2024
Срок свидетельства -
Номер записи - 194377
ID в реестре СИ - 1417421
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - SO_12 Кол-во поверок с применением ГСО по производителям и странам

Бесплатный

Статистика

Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 16
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№1588 от 2024.07.02 ПРИКАЗ_Об утверждении типов средств измерений (14)

№886 от 2025.05.06 Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Вискозиметры стеклянные капиллярные эталонные (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81698-21

 Ампулы для воспроизведения температуры тройной точки воды, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		2 года
85264-22

 Комплекс эталонный, ЭК КВ1
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		3 года
86470-22

 Комплекс эталонный, ЭК КВ3
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		3 года
87828-22

 Меры электрического сопротивления, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		2 года
88934-23

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
89728-23

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
89999-23

 Установка вакуумная потокомерная масс-спектрометрическая эталонная, УВПМЭ
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
91482-24

 Ампула для реализации точки затвердевания алюминия, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		3 года
92531-24

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
92535-24

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
92777-24

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
93448-24

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
95504-25

 Комплекты преобразователей напряжения высокочастотных, ПНТЭ-22
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
Отчет - IS_6 Поверки, типы СИ, производители по областям измерений и группам стран (сводный)

Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".

Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.

Стоимость 200 руб. или по подписке

Кто поверяет Вискозиметры стеклянные капиллярные эталонные (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)		 РСТ
  • Нет модификации
    		•  16 16 0 0 16 16 0

    Стоимость поверки Вискозиметры стеклянные капиллярные эталонные (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации Хд 2.842.001 РЭ типографическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в п. 11 «Порядок работы» руководства по эксплуатации Хд 2.842.001 РЭ.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Росстандарта от 5 ноября 2019 г. № 2622.

    Правообладатель

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

    Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

    Телефон: (812) 251-76-01

    Факс: (812) 713-01-14

    Web-сайт: www.vniim.ru

    E-mail: info@vniim.ru

    Изготовитель

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Правообладатель

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Принцип действия основан на измерении времени истечения определенного объема исследуемой жидкости через капилляр вискозиметра под действием собственного веса и при постоянном контроле температуры.

    Вискозиметры состоят из трех соединенных между собой стеклянных трубок, в одной из которых расположен капилляр и измерительный резервуар, ограниченный двумя кольцевыми рисками.

    Вискозиметры представляют собой [/-образную стеклянную трубку.

    Вискозиметры изготавливают из химически стойкого лабораторного стекла. На широкой трубке каждого вискозиметра указан заводской номер и год выпуска. Вискозиметры маркируют путем нанесения на сферической поверхности измерительного резервуара его номинального значения объема, а вискозиметра.

    также меток, определяющих измерительный резервуар

    типа относятся вискозиметры стеклянные капиллярные 781220, 861228, 740306, 810513, 850125, 850108, 810122,

    К вискозиметрам данного эталонные с заводскими номерами 870123, 750510, 070491, 080491, 780901, 780902, 050508, 000830, 010591. Заводской номер в цифровом формате нанесен на широкую трубку вискозиметра методом ультразвуковой гравировки.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид вискозиметров представлен на рисунке 1.

    Пломбирование вискозиметра не предусмотрено.

    Место нанесения заводского номера

    Внешний вид. Вискозиметры стеклянные капиллярные эталонные (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 1 - Общий вид вискозиметра


    Таблица 3 - Комплектность вискозиметров

    Наименование

    Обозначение

    Количество

    Вискозиметр стеклянный капиллярный эталонный

    заводские номера 781220, 861228, 740306, 810513, 850125, 850108, 810122, 870123, 750510, 070491, 080491, 780901, 780902, 050508, 000830, 010591

    16 шт.

    Футляр для вискозиметров

    -

    4 шт.

    Руководство по эксплуатации

    Хд 2.842.001 РЭ

    1 экз.


    Метрологические и основные технические характеристики вискозиметров представлены в таблицах 1 и 2.

    Таблица 1 - Метрологические характеристики

    Заводской номер вискозиметра

    Номинальное значение постоянной С, мм2/с2

    Диапазон измерений вязкости, мм2/с

    781220

    0,0017

    от 0,4 до 3,4

    861228

    740306

    0,005

    от 1 до 10

    810513

    850125

    0,017

    от 3,4 до 34,0

    850108

    810122

    0,05

    от 10 до 100

    870123

    0,17

    от 34 до 340

    750510

    070491

    0,5

    от 100 до 1000

    080491

    780901

    1,7

    от 340 до 3400

    780902

    050508

    5,0

    от 1000 до 10000

    000830

    17,0

    от 3400 до 34000

    010591

    Пределы допускаемой относительной погрешности измерения постоянной вискозиметра, %

    ± (0,0109-ln(C) + 0,1214) *, где С - номинальное значение постоянной вискозиметра, мм2/с2

    Отклонение постоянной вискозиметра от номинального значения, %, не более

    ± 30

    * не более 0,2 %

    Таблица 2 - Основные технические

    Наименование характеристики

    Значение

    Условия эксплуатации вискозиметров: - температура окружающего воздуха, °С

    от 18 до 22

    - относительная влажность воздуха, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Габаритные размеры (ДхШ), мм, не более

    55 X 610

    Масса, кг, не более

    0,2

    Средний срок службы, лет

    25

    Наработка до отказа, ч, не менее

    48000
