Номер по Госреестру СИ: 92531-24
92531-24 Вискозиметры стеклянные капиллярные эталонные
(Обозначение отсутствует)
Назначение средства измерений:
Вискозиметры стеклянные капиллярные эталонные (далее - вискозиметры) предназначены для применения в составе эталонных комплексов, предназначенных для хранения и передачи единицы кинематической вязкости жидкости (рабочих эталонов 1-го разряда) при проведении поверки и калибровки вискозиметров различных типов, а также для измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.

Внешний вид.
Вискозиметры стеклянные капиллярные эталонные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации Хд 2.842.001 РЭ типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 11 «Порядок работы» руководства по эксплуатации Хд 2.842.001 РЭ
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Росстандарта от 5 ноября 2019 г. № 2622.
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19, лит. Д
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия основан на измерении времени истечения определенного объема исследуемой жидкости через капилляр вискозиметра под действием собственного веса и при постоянном контроле температуры.
Вискозиметры состоят из трех соединенных между собой стеклянных трубок, в одной из которых расположен капилляр и измерительный резервуар, ограниченный двумя кольцевыми рисками.
Вискозиметры представляют собой {Т-образную стеклянную трубку.
Вискозиметры изготавливают из химически стойкого лабораторного стекла. На широкой трубке каждого вискозиметра указан заводской номер и год выпуска. Вискозиметры маркируют путем нанесения на сферической поверхности измерительного резервуара его номинального значения объема, а также меток, определяющих измерительный резервуар вискозиметра.
К вискозиметрам данного типа относятся вискозиметры стеклянные капиллярные эталонные с заводскими номерами 781206, 780420, 780418, 217, 780408, 760414, 040491, 740415, 131014, 328, 350893. Заводской номер в цифровом формате нанесен на широкую трубку вискозиметра методом ультразвуковой гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.

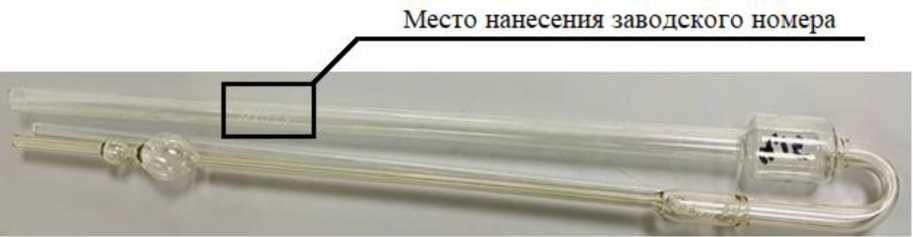

Общий вид вискозиметров представлен на рисунке 1.
Пломбирование вискозиметра не предусмотрено.
Рисунок 1 - Общий вид вискозиметра
Таблица 3 - Комплектность вискозиметров
|
Наименование |
Обозначение |
Количество | |
|
Вискозиметр стеклянный капиллярный эталонный |
заводские номера 781206, 780420, 217, 780408, 760414, 040491, 740415, 328, 350893 |
780418, 131014, |
11 шт. |
|
Футляр для вискозиметров |
- |
3 шт. | |
|
Руководство по эксплуатации |
Хд 2.842.001 РЭ |
1 экз. | |
Метрологические и основные технические характеристики вискозиметров представлены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Заводской номер вискозиметра |
Номинальное значение постоянной С, мм2/с2 |
Диапазон измерений вязкости, мм2/с |
|
781206 |
0,0017 |
от 0,4 до 3,4 |
|
780420 |
0,005 |
от 1 до 10 |
|
780418 |
0,017 |
от 3,4 до 34,0 |
|
217 |
0,04 |
от 8 до 80 |
|
780408 |
0,05 |
от 10 до 100 |
|
760414 |
0,17 |
от 34 до 340 |
|
040491 |
0,5 |
от 100 до 1000 |
|
740415 | ||
|
131014 |
1,7 |
от 340 до 3400 |
|
350893 |
5,0 |
от 1000 до 10000 |
|
328 |
Пределы допускаемой относительной погрешности измерения постоянной вискозиметра, %
± (0,0109-ln(C) +
0,1214) *, где С - номинальное значение постоянной вискозиметра, мм2/с2
Отклонение постоянной вискозиметра от номинального значения, %, не более
± 30
* не более 0,2 %
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации вискозиметров: - температура окружающего воздуха, °С |
от 18 до 22 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры (ДхШ), мм, не более |
55 X 610 |
|
Масса, кг, не более |
0,2 |
|
Средний срок службы, лет |
25 |
|
Наработка до отказа, ч, не менее |
48000 |
