Сведения о средстве измерений: 93448-24 Вискозиметры стеклянные капиллярные эталонные

Номер по Госреестру СИ: 93448-24
93448-24 Вискозиметры стеклянные капиллярные эталонные
(Обозначение отсутствует)

Назначение средства измерений:
Вискозиметры стеклянные капиллярные эталонные (далее - вискозиметры) предназначены для применения в составе эталонных комплексов, предназначенных для хранения и передачи единицы кинематической вязкости жидкости (рабочих эталонов 1-го разряда) при проведении поверки и калибровки вискозиметров различных типов, а также для измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.

сертификация программного обеспечения

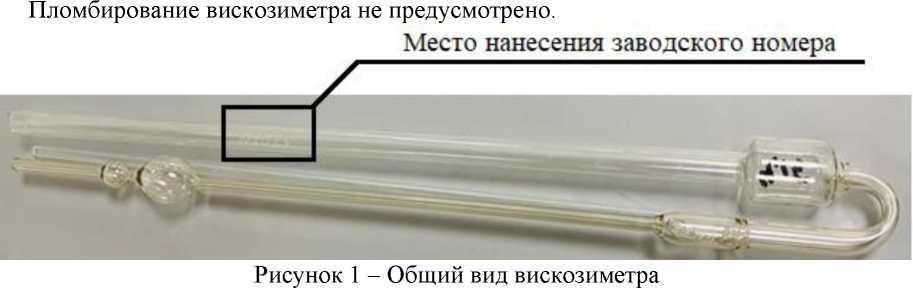

Внешний вид. Вискозиметры стеклянные капиллярные эталонные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Вискозиметры стеклянные капиллярные эталонные
Рисунок № 1

Общие сведения

Дата публикации - 10.10.2024
Срок свидетельства -
Номер записи - 195256
ID в реестре СИ - 1420414
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RB_13 Реестр утверждённых типов стандартных образцов (fgis.gost.ru)

Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2384 от 2024.10.10 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Вискозиметры стеклянные капиллярные эталонные (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81698-21

 Ампулы для воспроизведения температуры тройной точки воды, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		2 года
85264-22

 Комплекс эталонный, ЭК КВ1
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		3 года
86470-22

 Комплекс эталонный, ЭК КВ3
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		3 года
87828-22

 Меры электрического сопротивления, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		2 года
88934-23

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
89728-23

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
89999-23

 Установка вакуумная потокомерная масс-спектрометрическая эталонная, УВПМЭ
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
91482-24

 Ампула для реализации точки затвердевания алюминия, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		3 года
92531-24

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
92535-24

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
92777-24

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
93448-24

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
95504-25

 Комплекты преобразователей напряжения высокочастотных, ПНТЭ-22
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год

Кто поверяет Вискозиметры стеклянные капиллярные эталонные (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Вискозиметры стеклянные капиллярные эталонные (Обозначение отсутствует)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации Хд 2.842.001 РЭ типографическим способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в п. 11 «Порядок работы» руководства по эксплуатации Хд 2.842.001 РЭ.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Росстандарта от 5 ноября 2019 г. № 2622.

Правообладатель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Изготовитель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru

Правообладатель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru

Принцип действия основан на измерении времени истечения определенного объема исследуемой жидкости через капилляр вискозиметра под действием собственного веса и при постоянном контроле температуры.

Вискозиметры состоят из трех соединенных между собой стеклянных трубок, в одной из которых расположен капилляр и измерительный резервуар, ограниченный двумя кольцевыми рисками.

Вискозиметры представляют собой [/-образную стеклянную трубку.

Вискозиметры изготовлены из химически стойкого лабораторного стекла. На широкой трубке каждого вискозиметра указан заводской номер и год выпуска. Вискозиметры маркируют путем нанесения на сферической поверхности измерительного резервуара его номинального значения объема, а также меток, определяющих измерительный резервуар вискозиметра.

К вискозиметрам данного типа относятся вискозиметры стеклянные капиллярные эталонные с заводскими номерами 781210, 860101, 070712, 870210, 920301, 810123, 061111, 040306, 740225, 740222, 780904, 071111, 010889, 000832, 101111, 780923, 081111, 0210005, 360272, 010491, 030603, 030602. Заводской номер в цифровом формате нанесен на широкую трубку вискозиметра методом ультразвуковой гравировки.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид вискозиметров представлен на рисунке 1.

Внешний вид. Вискозиметры стеклянные капиллярные эталонные (Обозначение отсутствует), http://oei-analitika.ru

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Вискозиметр стеклянный капиллярный эталонный

заводские номера 781210, 860101, 070712,

870210, 920301, 810123, 061111, 040306,

740225, 740222, 780904, 071111, 010889,

000832, 101111, 780923, 081111, 0210005,

360272, 010491, 030603, 030602

22 шт.

Футляр для вискозиметров

-

4 шт.

Руководство по эксплуатации

Хд 2.842.001 РЭ

1 экз.


Метрологические, технические характеристики и показатели надежности вискозиметров представлены в таблицах 1, 2 и 3.

Таблица 1 - Метрологические характеристики

Заводской номер вискозиметра

Номинальное значение постоянной С, мм2/с2

Диапазон измерений вязкости, мм2/с

860101

0,0017

от 0,4 до 3,4

781210

070712

0,005

от 1 до 10

920301

870210

040306

0,05

от 10 до 100

061111

810123

740225

0,17

от 34 до 340

740222

071111

0,5

от 100 до 1000

010889

780904

101111

1,7

от 340 до 3400

780923

000832

081111

5,0

от 1000 до 10000

0210005

360272

17,0

от 3400 до 34000

010491

030602

50,0

от 10000 до 100000

030603

Пределы допускаемой относительной погрешности измерения постоянной вискозиметра, %

± (0,0109-ln(C) + 0,1214) *, где С - номинальное значение постоянной вискозиметра, мм2/с2

* не более 0,2 %

Отклонение постоянной вискозиметра от номинального значения, %, не более

± 30

Таблица 2 -Технические

Наименование характеристики

Значение

Условия эксплуатации вискозиметров:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

от +18 до +22

от 30 до 80 от 84,0 до 106,7

Габаритные размеры (ДхШ), мм, не более

55x610

Масса, кг, не более

0,2

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

25

Наработка до отказа, ч, не менее

48000
