Номер по Госреестру СИ: 89545-23
89545-23 Датчики скорости и направления ветра
(ДСНВ-А)
Назначение средства измерений:
Датчики скорости и направления ветра ДСНВ-А (далее - датчики ДСНВ-А) предназначены для автоматических измерений скорости и направления воздушного потока.
Внешний вид.
Датчики скорости и направления ветра
Рисунок № 1
Общие сведения
Дата публикации - 08.02.2024
Срок свидетельства - 18.07.2028
Номер записи - 191516
ID в реестре СИ - 1409903
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс")
Страна - РОССИЯ
Населенный пункт - г.Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№1483 от 2023.07.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Датчики скорости и направления ветра (ДСНВ-А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71288-18 01.06.2029 |
Датчики атмосферного давления, ДАДС-1 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
78848-20 23.07.2025 |
Подсистемы измерительные гидрометеорологические автономные, ПИГМА-3 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
77823-20 20.05.2025 |
Модули влажности и температуры электронные, ЭМ-2 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
73972-19 11.02.2024 |
Подсистемы измерительные гидрометеорологические автономные, ПИГМА-1 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
64220-16 16.06.2021 |
Гидрометеостанции корабельные, "Характер-К" Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
64220-16 16.06.2026 |
Гидрометеостанции корабельные, "Характер-К" Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
83505-21 26.10.2026 |
Датчики метеорологических параметров, ДМП Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
84817-22 03.03.2027 |
Измерители гидрологических параметров, Вектор-3 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
88723-23 10.04.2028 |
Датчики давления и температуры пластового флюида для систем подводной добычи, ДДТ Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
3 года |
|
89545-23 18.07.2028 |
Датчики скорости и направления ветра, ДСНВ-А Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
90093-23 04.10.2028 |
Датчики влажности-температуры, ДТВВ-01 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
91712-24 26.03.2029 |
Комплексы судовые метеорологические, Азимут Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
94543-25 04.02.2030 |
Логгеры барометрической компенсации, Баромар Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
94544-25 04.02.2030 |
Логгеры гидростатического давления, Гидромар М1-10 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
95604-25 02.06.2030 |
Датчики состояния дорожного покрытия, ДСДП Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
3 года (для исполнений ДСДП ИСАТ.416511.001-04, ДСДП ИСАТ.416511.001-05, ДСДП ИСАТ.416511.001-06, ДСДП ИСАТ.416511.001-07); 1 год (для исполнений ДСДП ИСАТ.416511.001, ДСДП ИСАТ.416511.001-01, ДСДП ИСАТ.416511.001-02, ДСДП ИСАТ.416511.001-03) |
|
64577-16 11.07.2021 |
Аппаратура контроля гидрометеорологических параметров, Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Датчики скорости и направления ветра (ДСНВ-А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 5 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Датчики скорости и направления ветра (ДСНВ-А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики ДСНВ-А имеют встроенное программное обеспечение «wind_sensor_a.hex» и автономное «Sensors.exe» программное обеспечение, которое обеспечивает сбор, обработку, проверку состояния и настройку датчиков ДСНВ-А.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное |
автономное | |
|
Идентификационное наименование ПО |
wind_sensor_a.hex |
Sensors.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
не ниже 1.0.0 |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на этикетку рядом с заводским номером, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «использование по назначению» Руководства по эксплуатации «Датчик скорости и направления ветра ДСНВ-А» ИСАТ.416136.006 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;
Технические условия ИСАТ.416136.006 ТУ «Датчики скорости и направления ветра».
Правообладатель
Акционерное общество «Научно-производственное предприятие «Радар ммс»
(АО «НПП «Радар ммс»)
ИНН: 7814027653
Юридический адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А Телефон: + 7 (812) 777-50-51 Факс: + 7 (812) 600-04-49
Web-сайт: www.radar-mms.com
E-mail: radar@radar-mms.com
Изготовитель
Акционерное общество «Научно-производственное предприятие «Радар ммс»
(АО «НПП «Радар ммс»)
ИНН: 7814027653
Адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А
Телефон: + 7 (812) 777-50-51
Факс: + 7 (812) 600-04-49
Web-сайт: www.radar-mms.com
E-mail: radar@radar-mms.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Акционерное общество «Научно-производственное предприятие «Радар ммс»
(АО «НПП «Радар ммс»)
ИНН: 7814027653
Юридический адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А Телефон: + 7 (812) 777-50-51 Факс: + 7 (812) 600-04-49
Web-сайт: www.radar-mms.com
E-mail: radar@radar-mms.com
Датчик ДСНВ-А представляет собой конструкцию, состоящую из первичных измерительных преобразователей (анемометра и флюгера), которые производят преобразование аналоговых величин в цифровой код, линеаризацию, коррекцию и выдачу измеренных параметров скорости и направления ветра потребителю по интерфейсу RS-485 (физические значения параметров скорости и направления воздушного потока).
Анемометр состоит из корпуса, внутри которого размещен свободно вращающийся вал, с одной стороны которого прикреплены чашечки, а с другой диск с перфорацией (фотомодулятор). Над диском-фотомодулятором установлен светодиод, под диском помещен фотодиод. Воздушный поток воздействует на чашечки, приводя вал анемометра, и, следовательно, фотомодулятор во вращение. При вращении фотомодулятора пара светодиод-фотодиод создает электрические импульсы, частота следования которых пропорциональна угловой скорости вращения и преобразуется в значение скорости воздушного потока.
Флюгер состоит из корпуса, внутри которого размещен свободно вращающийся вал, с одной стороны которого прикреплена флюгарка, а с другой кодовый диск, над которым установлены семь светодиодов, а под диском семь фоторезисторов. Воздушный поток воздействует на флюгарку, приводя вал флюгера, и, следовательно, кодовый диск во вращение. Положение кодового диска считывается светодиодами и фоторезисторами и преобразуется в значение направления воздушного потока.
Принцип действия первичных измерительных преобразователей:
-
- при измерении скорости воздушного потока основан на преобразовании частоты вращения вала в электрический сигнал, далее электрический сигнал поступает на логическую микросхему, где обрабатывается и пересчитывается в скорость воздушного потока;
-
- при измерении направления воздушного потока основан на преобразовании угла поворота флюгарки в электрический сигнал, далее электрический сигнал поступает на логическую микросхему, где обрабатывается и пересчитывается в направление воздушного потока.
Нанесение знака поверки на датчики ДСНВ-А не предусмотрено. Заводской номер, состоящий из четырех арабских цифр, наносится на корпус датчиков ДСНВ-А методом гравировки. Место нанесения пломбы, заводского номера и знака утверждения типа приведены на рисунке 1.

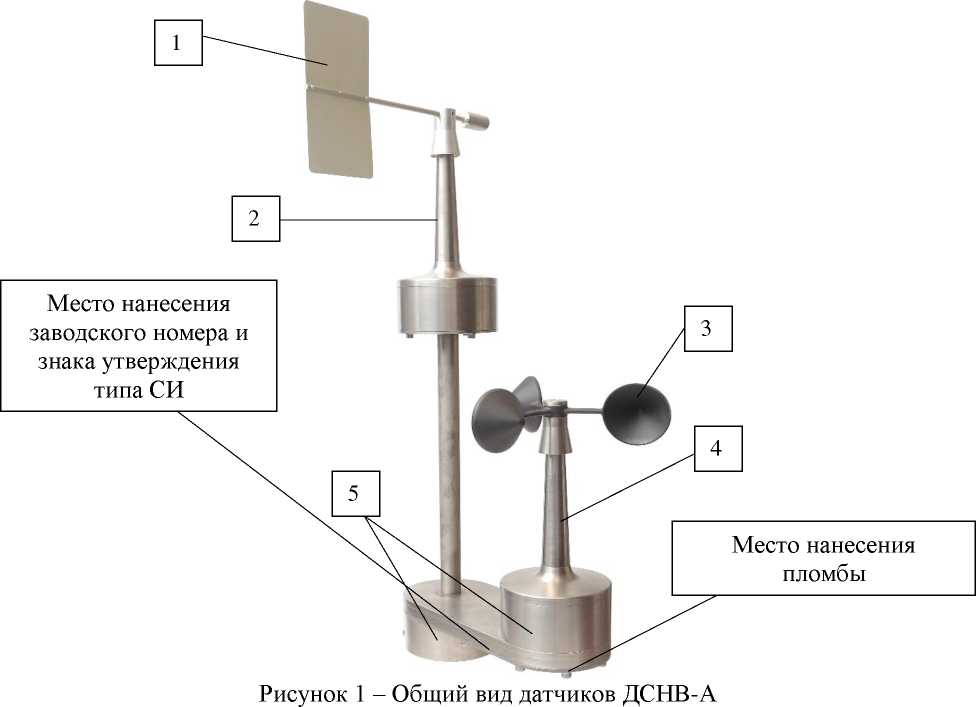

1 - флюгарка, 2 - флюгер, 3 - чашечки, 4 - анемометр, 5 - основание
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,4 до 75 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(O,04+0,04^V)* |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±2° |
|
*V - измеренное значение скорости воздушного потока, м/с | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое питание от источника постоянного тока: -напряжение, В |
от 9,5 до 36,0 |
|
Потребляемая мощность, Вт, не более |
30 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
|
Габаритные размеры, мм, не более |
416х340х640 |
|
Масса, кг, не более |
4,0 |
|
Условия эксплуатации: -температура воздуха, ОС; -относительная влажность воздуха, % |
от -60 до +60 до 98 |
