Номер по Госреестру СИ: 95604-25
95604-25 Датчики состояния дорожного покрытия
(ДСДП)
Назначение средства измерений:
Датчики состояния дорожного покрытия ДСДП (далее - датчики ДСДП) предназначены для автоматических измерений температуры поверхности дорожного полотна, температуры дорожной одежды и/или грунта земляного полотна, толщины слоя воды, снега, льда, слоя водного раствора противогололедных реагентов, массовой доли противогололедных реагентов (условно по NaCl) в слое водного раствора на поверхности дорожного полотна.
Внешний вид.
Датчики состояния дорожного покрытия
Рисунок № 1
Внешний вид.

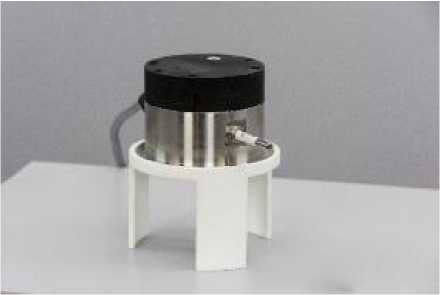

Датчики состояния дорожного покрытия
Рисунок № 2
Внешний вид.

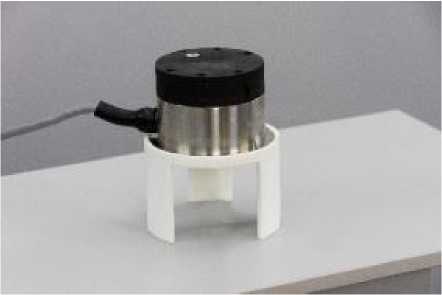

Датчики состояния дорожного покрытия
Рисунок № 3
Общие сведения
Дата публикации - 09.06.2025
Срок свидетельства - 02.06.2030
Номер записи - 197403
ID в реестре СИ - 1426002
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года (для исполнений ДСДП ИСАТ.416511.001-04, ДСДП ИСАТ.416511.001-05, ДСДП ИСАТ.416511.001-06, ДСДП ИСАТ.416511.001-07); 1 год (для исполнений ДСДП ИСАТ.416511.001, ДСДП ИСАТ.416511.001-01, ДСДП ИСАТ.416511.001-02, ДСДП ИСАТ.416511.001-03)
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс")
Страна - РОССИЯ
Населенный пункт - г.Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1056 от 2025.06.02 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Датчики состояния дорожного покрытия (ДСДП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71288-18 01.06.2029 |
Датчики атмосферного давления, ДАДС-1 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
78848-20 23.07.2025 |
Подсистемы измерительные гидрометеорологические автономные, ПИГМА-3 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
77823-20 20.05.2025 |
Модули влажности и температуры электронные, ЭМ-2 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
73972-19 11.02.2024 |
Подсистемы измерительные гидрометеорологические автономные, ПИГМА-1 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
64220-16 16.06.2021 |
Гидрометеостанции корабельные, "Характер-К" Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
64220-16 16.06.2026 |
Гидрометеостанции корабельные, "Характер-К" Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
83505-21 26.10.2026 |
Датчики метеорологических параметров, ДМП Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
84817-22 03.03.2027 |
Измерители гидрологических параметров, Вектор-3 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
88723-23 10.04.2028 |
Датчики давления и температуры пластового флюида для систем подводной добычи, ДДТ Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
3 года |
|
89545-23 18.07.2028 |
Датчики скорости и направления ветра, ДСНВ-А Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
90093-23 04.10.2028 |
Датчики влажности-температуры, ДТВВ-01 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
91712-24 26.03.2029 |
Комплексы судовые метеорологические, Азимут Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
94543-25 04.02.2030 |
Логгеры барометрической компенсации, Баромар Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
94544-25 04.02.2030 |
Логгеры гидростатического давления, Гидромар М1-10 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
95604-25 02.06.2030 |
Датчики состояния дорожного покрытия, ДСДП Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
3 года (для исполнений ДСДП ИСАТ.416511.001-04, ДСДП ИСАТ.416511.001-05, ДСДП ИСАТ.416511.001-06, ДСДП ИСАТ.416511.001-07); 1 год (для исполнений ДСДП ИСАТ.416511.001, ДСДП ИСАТ.416511.001-01, ДСДП ИСАТ.416511.001-02, ДСДП ИСАТ.416511.001-03) |
|
64577-16 11.07.2021 |
Аппаратура контроля гидрометеорологических параметров, Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Датчики состояния дорожного покрытия (ДСДП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики состояния дорожного покрытия (ДСДП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики ДСДП имеют встроенное программное обеспечение (далее- ПО) «ИСАТ.01495-01» которое обеспечивает сбор, обработку, проверку состояния, настройку датчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ИСАТ.01495-01 |
|
Номер версии (идентификационный номер) ПО |
1.Х* |
|
*Обозначение «Х» не относится к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист ИСАТ 416511.001РЭ руководства по эксплуатации и ИСАТ 416511.001ПС паспорта типографским способом и на маркировочной этикетке датчика ДСДП лазерным методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Использование по назначению» документа ИСАТ 416511.001РЭ «Датчик состояния дорожного покрытия ДСДП. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 19 ноября 2024 г. № 2712;
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Росстандарта от 19 февраля 2021 г. № 148 (с изменениями, утвержденными приказом Росстанадарта от 17 мая 2021 г. № 761);
ИСАТ 416511.001ТУ «Датчик состояния дорожного покрытия ДСДП. Технические условия».
ПравообладательАкционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)
ИНН 7814027653
Юридический адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А
Телефон: + 7 (812) 777-50-51
Факс: + 7 (812) 600-04-49
E-mail: radar@radar-mms.com
Web-сайт: www.radar-mms.com
Изготовитель
Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)ИНН 7814027653
Адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А
Телефон: + 7 (812) 777-50-51
Факс: + 7 (812) 600-04-49
E-mail: radar@radar-mms.com
Web-сайт: www.radar-mms.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)ИНН 7814027653
Юридический адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А
Телефон: + 7 (812) 777-50-51
Факс: + 7 (812) 600-04-49
E-mail: radar@radar-mms.com
Web-сайт: www.radar-mms.com
Датчики ДСДП имеют восемь исполнений:
-
- с измерительным каналом массовой доли противогололедных реагентов (условно по NaCl): ДСДП ИСАТ.416511.001 с температурными щупами для измерения температуры дорожной одежды и/или грунта земляного полотна на глубинах 0,05 и 0,30 м, ДСДП ИСАТ.416511.001-01 с температурным щупом для измерения температуры дорожной одежды и/или грунта земляного полотна на глубине 0,30 м, ДСДП ИСАТ.416511.001-02 с температурным щупом для измерения температуры дорожной одежды и/или грунта земляного полотна на глубине 0,05 м, ДСДП ИСАТ.416511.001-03 без температурных щупов,
-
- ДСДП ИСАТ.416511.001-04 с температурными щупами для измерения температуры дорожной одежды и/или грунта земляного полотна на глубинах 0,05 и 0,30 м, ДСДП ИСАТ.416511.001-05 с температурным щупом для измерения температуры дорожной одежды и/или грунта земляного полотна на глубине 0,30 м, ДСДП ИСАТ.416511.001-06 с температурным щупом для измерения температуры дорожной одежды и/или грунта земляного полотна на глубине 0,05 м, ДСДП ИСАТ.416511.001-07 без температурных щупов.
Конструктивно датчики ДСДП выполнены в виде неразборного компактного модуля с выходящим из него кабелем питания и обмена данными (далее - кабель), а также, в зависимости от исполнения, температурным щупом для измерения температуры дорожной одежды и/или грунта земляного полотна на глубине 0,05 м (далее - боковой щуп) и (или) температурным щупом для измерения температуры дорожной одежды и/или грунта земляного полотна на глубине 0,30 м (далее - нижний щуп). Кабель и температурные щупы не отсоединяются от корпуса.
Принцип действия ИК температуры поверхности дорожного полотна и температуры дорожной одежды и/или грунта земляного полотна основан на зависимости электрического сопротивления платины от температуры.
Принцип действия ИК толщины слоя воды, снега, льда, водного раствора противогололедных реагентов основан на зависимости коэффициента отражения антенны, в ближнем поле которой располагается вещество (вода, снег, лед), от толщины слоя вещества.
Принцип действия ИК массовой доли противогололедных реагентов -кондуктометрический, основанный на измерении электрической проводимости между электродами, расположенными на внешней поверхности датчика, с применением данных об измеренных температуре поверхности и толщине водяного слоя.
Датчики ДСДП могут функционировать автономно или в составе метеорологических станций. Измерения осуществляются непрерывно (круглосуточно), сообщения с данными измерений передаются по интерфейсу RS-485.
Общий вид датчиков ДСДП представлен на рисунках 1-4.
Нанесение знака поверки на датчики ДСДП не предусмотрено.
Заводской номер, в виде цифрового обозначения, состоящий из пяти арабских цифр со знаком «-» между второй и третьей цифрой, указывается в паспорте на датчик, а также на маркировочной этикетке датчика ДСДП лазерным методом. Место нанесения заводского номера и знака утверждения типа приведено на рисунке 5.
Температурные щупы
Рисунок 2 - Исполнение
ДСДП ИСАТ.416511.001-01 и
ДСДП ИСАТ.416511.001-05
Рисунок 1 - Исполнение
ДСДП ИСАТ.416511.001 и
ДСДП ИСАТ.416511.001-04
Рисунок 4 - Исполнение
ДСДП ИСАТ.416511.001-03 и
ДСДП ИСАТ.416511.001-07
Рисунок 3 - Исполнение
ДСДП ИСАТ.416511.001-02 и
ДСДП ИСАТ.416511.001-06
Место нанесения заводского номера и знака утверждения типа
Рисунок 5 - Общий вид датчиков ДСДП с указанием места нанесения заводского номера и знака утверждения типа
Таблица 5 - Комплектность датчиков ДСД11__________________________________________
|
Наименование |
Обозначение |
Количество |
|
Датчик состояния дорожного покрытия* |
ДСДП |
1 шт. |
|
Руководство по эксплуатации |
ИСАТ 416511.001РЭ |
1 экз. |
|
Паспорт |
ИСАТ 416511.001ПС |
1 экз. |
|
* Полная комплектация указывается в паспорте в зависимости от исполнения | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измерений температуры поверхности дорожного дорожной одежды и/или грунта земляного полотна*, °С |
полотна, |
от -60 до +85 |
|
Пределы допускаемой абсолютной погрешности измерений температуры поверхности дорожного полотна, дорожной одежды и/или грунта земляного полотна, °С |
± 0,1 | |
|
Диапазон измерений толщины слоя, мм
|
от 0 до 4,0 от 0 до 4,0 от 0 до 4,0 от 0 до 4,0 | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений толщины слоя, мм
|
± 0,3 ± 0,3 ± 0,3 ± 0,3 |
|
Диапазон измерений массовой доли противогололедных реагентов (условно по NaCl), %, для исполнений ДСДП ИСАТ.416511.001, ДСДП ИСАТ.416511.001-01, ДСДП ИСАТ.416511.001-02, ДСДП ИСАТ.416511.001-03 |
от 0,1 до 23,0 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли противогололедных реагентов (условно по NaCl) в диапазоне толщины слоя воды, слоя водного раствора противогололедных реагентов от 0,2 до 1,5 мм включ., % |
± (0,1+ 0,5<NaCl**) |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли противогололедных реагентов (условно по NaCl) в диапазоне толщины слоя воды, слоя водного раствора противогололедных реагентов св. 1,5 до 4 мм, % |
± (0,1+ 0,3<NaCl**) |
|
* Наименование характеристик в соответствии с ГОСТ Р 71094 **CNaCl - измеренное значение массовой доли противогол (условно по NaCl), % |
Г-24; оледных реагентов |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой доли противогололедных реагентов (условно по NaCl), %, для исполнений ДСДП ИСАТ.416511.001-04, ДСДП ИСАТ.416511.001-05, ДСДП ИСАТ.416511.001-06, ДСДП ИСАТ.416511.001-07 |
от 0,1 до 23,0 |
|
Напряжение питания от сети постоянного тока, В |
от 10 до 30 |
|
Потребляемая мощность, Вт, не более |
3,6 |
|
Габаритные размеры*, мм, не более: -диаметр -высота |
120 80 |
|
Масса**, кг, не более |
2,5 |
|
Условия эксплуатации: - температура воздуха, °С -относительная влажность воздуха при температуре 35 °С, % |
от -60 до +85 до 98 |
|
* Указаны габаритные размеры датчика без учета бокового кабеля и их кабельных вводов. ** Указана масса датчика без учета кабеля |
и нижнего щупов, |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
30000 |
|
Средний срок службы, лет |
3 |
