Номер по Госреестру СИ: 94544-25
94544-25 Логгеры гидростатического давления
(Гидромар М1-10)
Назначение средства измерений:
Логгеры гидростатического давления Гидромар М1-10 (далее - логгеры Гидромар М1-10) предназначены для автоматических измерений гидростатического давления и температуры воды.

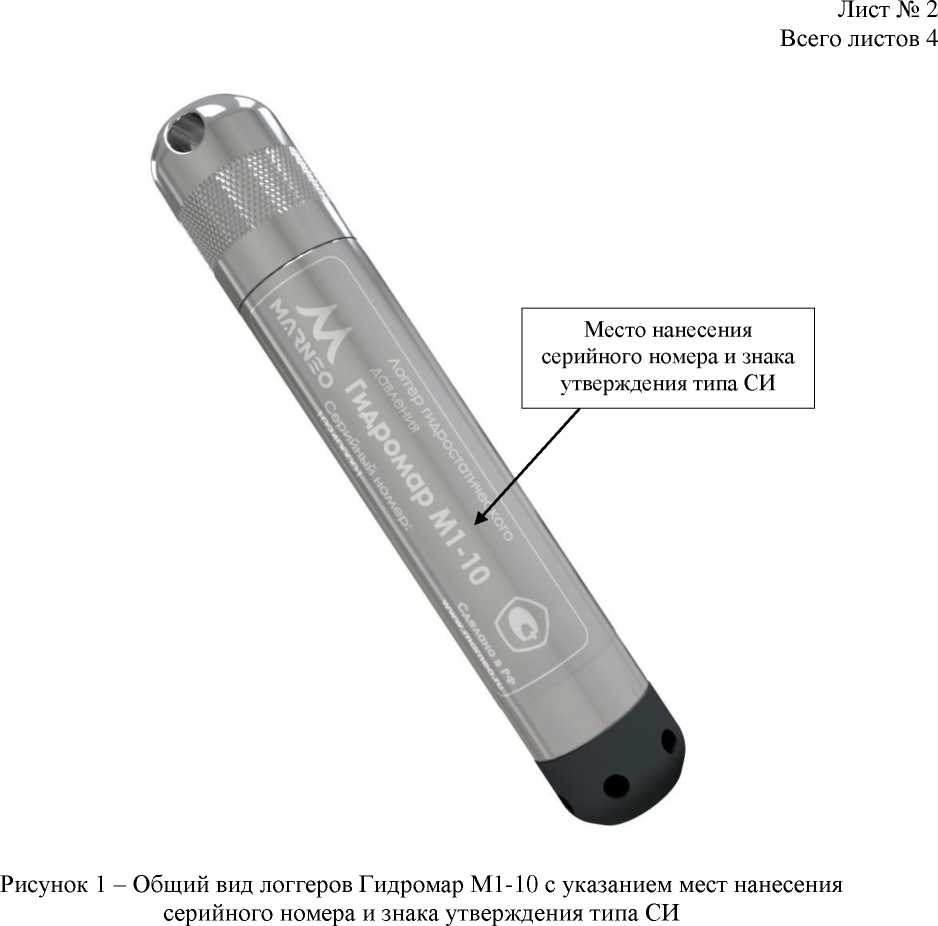

Внешний вид.
Логгеры гидростатического давления
Рисунок № 1
Общие сведения
Дата публикации - 05.02.2025
Срок свидетельства - 04.02.2030
Номер записи - 196347
ID в реестре СИ - 1423160
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс")
Страна - РОССИЯ
Населенный пункт - г.Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№237 от 2025.02.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Логгеры гидростатического давления (Гидромар М1-10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71288-18 01.06.2029 |
Датчики атмосферного давления, ДАДС-1 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
78848-20 23.07.2025 |
Подсистемы измерительные гидрометеорологические автономные, ПИГМА-3 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
77823-20 20.05.2025 |
Модули влажности и температуры электронные, ЭМ-2 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
73972-19 11.02.2024 |
Подсистемы измерительные гидрометеорологические автономные, ПИГМА-1 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
64220-16 16.06.2021 |
Гидрометеостанции корабельные, "Характер-К" Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
64220-16 16.06.2026 |
Гидрометеостанции корабельные, "Характер-К" Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
83505-21 26.10.2026 |
Датчики метеорологических параметров, ДМП Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
84817-22 03.03.2027 |
Измерители гидрологических параметров, Вектор-3 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
88723-23 10.04.2028 |
Датчики давления и температуры пластового флюида для систем подводной добычи, ДДТ Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
3 года |
|
89545-23 18.07.2028 |
Датчики скорости и направления ветра, ДСНВ-А Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
90093-23 04.10.2028 |
Датчики влажности-температуры, ДТВВ-01 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
91712-24 26.03.2029 |
Комплексы судовые метеорологические, Азимут Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
94543-25 04.02.2030 |
Логгеры барометрической компенсации, Баромар Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
94544-25 04.02.2030 |
Логгеры гидростатического давления, Гидромар М1-10 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
95604-25 02.06.2030 |
Датчики состояния дорожного покрытия, ДСДП Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
3 года (для исполнений ДСДП ИСАТ.416511.001-04, ДСДП ИСАТ.416511.001-05, ДСДП ИСАТ.416511.001-06, ДСДП ИСАТ.416511.001-07); 1 год (для исполнений ДСДП ИСАТ.416511.001, ДСДП ИСАТ.416511.001-01, ДСДП ИСАТ.416511.001-02, ДСДП ИСАТ.416511.001-03) |
|
64577-16 11.07.2021 |
Аппаратура контроля гидрометеорологических параметров, Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Кто поверяет Логгеры гидростатического давления (Гидромар М1-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Логгеры гидростатического давления (Гидромар М1-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Логгеры Гидромар М1-10 имеют встроенное программное обеспечение (ПО) ISAT_01548-01, которое обеспечивает сбор, обработку информации, передачу результатов измерений и автономное ПО «AquaLog» для проверки состояния и настройки логгеров Гидромар М1-10 с внешними устройствами через последовательный интерфейс, а также для отображения информации об измеренных гидрологических параметров.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное |
автономное | |
|
Идентификационное наименование ПО |
ISAT_01548-01 |
«AquaLog» |
|
Номер версии (идентификационный номер) ПО |
1.х1) |
1.х1) |
|
1) Обозначения «х» не относятся к метрологически значимой части ПО | ||
Знак утверждения типа
Знак утверждения типананосится на корпус логгера Гидромар М1-10 методом лазерной гравировки в виде наклейки и на титульный лист руководства по эксплуатации ИСАТ.416214.001РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ИСАТ.416214.001 РЭ «Логгер гидростатического давления Гидромар М1-10. Руководство по эксплуатации» в разделе 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 19 ноября 2024 г. № 2712;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653;
ИСАТ.416214.001 ТУ «Логгер гидростатического давления Гидромар М1-10. Технические условия».
ПравообладательАкционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)
ИНН 7814027653
Юридический адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А Телефон: +7 (812) 777-50-51
Факс: +7 (812) 600-04-49
E-mail: radar@radar-mms.com
Web-сайт: radar-mms.com
Изготовитель
Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)ИНН 7814027653
Адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А
Телефон: +7 (812) 777-50-51
Факс: +7 (812) 600-04-49
E-mail: radar@radar-mms.com
Web-сайт: radar-mms.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)ИНН 7814027653
Юридический адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А Телефон: +7 (812) 777-50-51
Факс: +7 (812) 600-04-49
E-mail: radar@radar-mms.com
Web-сайт: radar-mms.com
Конструктивно логгеры Гидромар М1-10 состоят из первичных измерительных преобразователей (датчиков) гидростатического давления, температуры воды, платы вычислителя и литиевой батареи, помещенных вместе с другими элементами конструкции в герметичный цилиндрический корпус.
Принцип действия датчиков:
-
- при измерении гидростатического давления основан на преобразовании упругой деформации мембраны чувствительного элемента в зависимости от давления высоты столба жидкости (уровня) над ним.
-
- при измерении температуры воды основан на измерении датчиком температуры воды из плеч моста. Сигнал с диагонали моста подается значения температуры воды по интерфейсу RS-485 автоматически по запросу.
на основе термистора, который включен в одно усиливается операционным усилителем и преобразователя температуры воды.
Логгеры Гидромар М1-10 передают
на вход аналого-цифрового
гидростатического давления и с заданным интервалом или
Серийный номер, в виде цифрового обозначения, состоящий из девяти арабский цифр, наносится на корпус логгера Гидромар М1-10 методом лазерной гравировки в виде наклейки.
Нанесение знака поверки на логгеры Гидромар М1-10 не предусмотрено
Общий вид логгеров Гидромар М1-10 с указанием мест нанесения серийного номера и знака утверждения типа СИ представлен на рисунке 1.
Таблица 2 -
|
Наименование характеристик |
Значение |
|
Диапазон измерений температуры воды, °С |
от -5,0 до +45,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воды, °С |
±0,1 |
|
Диапазон измерений гидростатического давления, МПа |
от 0 до 0,1 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений гидростатического давления, % |
±0,1 |
Таблица 3 - Технические
|
Наименование характеристик |
Значение |
|
Параметры электропитания - литиевая батарея с номинальным значением напряжения, В |
3,6 |
|
Габаритные размеры, мм, не более:
|
22,2 129,0 |
|
Масса, кг, не более |
0,250 |
|
Условия эксплуатации:
|
от -30 до +60 от 0 до 0,1 |
Таблица 4 - Показатели надежности
|
Наименование характеристик |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
