Номер по Госреестру СИ: 94543-25
94543-25 Логгеры барометрической компенсации
(Баромар)
Назначение средства измерений:
Логгеры барометрической компенсации Баромар (далее - логгеры Баромар) предназначены для автоматических измерений атмосферного давления и температуры воздуха.
Внешний вид.
Логгеры барометрической компенсации
Рисунок № 1
Общие сведения
Дата публикации - 05.02.2025
Срок свидетельства - 04.02.2030
Номер записи - 196331
ID в реестре СИ - 1423144
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс")
Страна - РОССИЯ
Населенный пункт - г.Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№237 от 2025.02.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1957 от 2016.12.26 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Зерновая"
Наличие аналогов СИ: Логгеры барометрической компенсации (Баромар)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71288-18 01.06.2029 |
Датчики атмосферного давления, ДАДС-1 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
78848-20 23.07.2025 |
Подсистемы измерительные гидрометеорологические автономные, ПИГМА-3 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
77823-20 20.05.2025 |
Модули влажности и температуры электронные, ЭМ-2 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
73972-19 11.02.2024 |
Подсистемы измерительные гидрометеорологические автономные, ПИГМА-1 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
64220-16 16.06.2021 |
Гидрометеостанции корабельные, "Характер-К" Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
64220-16 16.06.2026 |
Гидрометеостанции корабельные, "Характер-К" Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
83505-21 26.10.2026 |
Датчики метеорологических параметров, ДМП Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
84817-22 03.03.2027 |
Измерители гидрологических параметров, Вектор-3 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
88723-23 10.04.2028 |
Датчики давления и температуры пластового флюида для систем подводной добычи, ДДТ Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
3 года |
|
89545-23 18.07.2028 |
Датчики скорости и направления ветра, ДСНВ-А Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
90093-23 04.10.2028 |
Датчики влажности-температуры, ДТВВ-01 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
91712-24 26.03.2029 |
Комплексы судовые метеорологические, Азимут Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
94543-25 04.02.2030 |
Логгеры барометрической компенсации, Баромар Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
94544-25 04.02.2030 |
Логгеры гидростатического давления, Гидромар М1-10 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
95604-25 02.06.2030 |
Датчики состояния дорожного покрытия, ДСДП Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
3 года (для исполнений ДСДП ИСАТ.416511.001-04, ДСДП ИСАТ.416511.001-05, ДСДП ИСАТ.416511.001-06, ДСДП ИСАТ.416511.001-07); 1 год (для исполнений ДСДП ИСАТ.416511.001, ДСДП ИСАТ.416511.001-01, ДСДП ИСАТ.416511.001-02, ДСДП ИСАТ.416511.001-03) |
|
64577-16 11.07.2021 |
Аппаратура контроля гидрометеорологических параметров, Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Кто поверяет Логгеры барометрической компенсации (Баромар)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Логгеры барометрической компенсации (Баромар)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Логгеры Баромар имеют встроенное программное обеспечение (ПО) ISAT_01549-01, которое обеспечивает сбор, обработку информации, передачу результатов измерений и автономное ПО «AquaLog» для отображения результатов измерений, проверки состояния и настройки логгеров Баромар с внешними устройствами через последовательный интерфейс.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное |
автономное | |
|
Идентификационное наименование ПО |
ISAT_01549-01 |
«AquaLog» |
|
Номер версии (идентификационный номер) ПО |
1.х1) |
1.х1) |
|
1) Обозначения «х» не относятся к метрологически значимой части ПО | ||
Знак утверждения типа
Знак утверждения типананосится на корпус логгеров Баромар методом лазерной гравировки в виде наклейки и на титульный лист руководства по эксплуатации ИСАТ.416123.001РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ИСАТ.416123.001РЭ «Логгер барометрической компенсации Баромар. Руководство по эксплуатации» в разделе 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 19 ноября 2024 г. № 2712;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1—1^107 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;
ИСАТ.416123.001 ТУ «Логгер барометрической компенсации Баромар. Технические условия».
ПравообладательАкционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)
ИНН 7814027653
Юридический адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А Телефон: +7 (812) 777-50-51
Факс: +7 (812) 600-04-49
E-mail: radar@radar-mms.com
Web-сайт: radar-mms.com
Изготовитель
Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)ИНН 7814027653
Адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А
Телефон: +7 (812) 777-50-51
Факс: +7 (812) 600-04-49
E-mail: radar@radar-mms.com
Web-сайт: radar-mms.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)ИНН 7814027653
Юридический адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А Телефон: +7 (812) 777-50-51
Факс: +7 (812) 600-04-49
E-mail: radar@radar-mms.com
Web-сайт: radar-mms.com
Конструктивно логгеры Баромар состоят из первичных измерительных преобразователей (датчиков) атмосферного давления, температуры воздуха и платы вычислителя, помещенных вместе с другими элементами конструкции в герметичный цилиндрический корпус.
Принцип действия датчиков:
-
- при измерении атмосферного давления основан на механической деформации кварцевой мембраны при изменении давления контролируемой среды. Мембрана деформирует силочувствительный резонатор, что приводит к девиации его резонансной частоты пропорционально входному давлению;
-
- при измерении температуры воздуха основан на измерении датчиком температуры воздуха на основе термистора, который включен в одно из плеч моста. Сигнал с диагонали моста усиливается операционным усилителем и подается на вход аналого-цифрового преобразователя температуры воздуха.
Логгеры Баромар передают значения атмосферного давления и температуры воздуха по интерфейсу RS-485 автоматически с заданным интервалом или по запросу.
Серийный номер, в виде цифрового обозначения, состоящий из девяти арабский цифр, наносится на корпус логгера Баромар методом лазерной гравировки в виде наклейки.
Нанесение знака поверки на логгеры Баромар не предусмотрено.

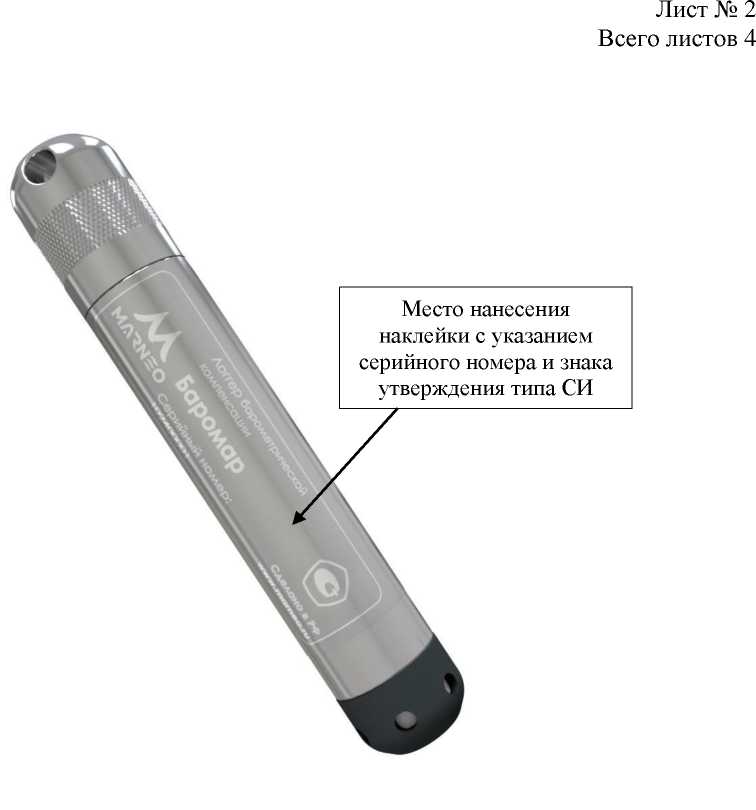

Общий вид логгеров Баромар с указанием мест нанесения серийного номера и знака утверждения типа СИ представлен на рисунке 1.
Рисунок 1 - Общий вид логгеров Баромар с указанием мест нанесения серийного номера и знака утверждения типа СИ
Таблица 2 -
|
Наименование характеристик |
Значение |
|
Диапазон измерений температуры воздуха, °С |
от -30,0 до +60,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С |
±0,1 |
|
Диапазон измерений атмосферного давления, гПа |
от 500,0 до 1250,0 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электропитания - литиевая батарея с номинальным значением напряжения, В |
3,6 |
|
Габаритные размеры, мм, не более:
|
22,2 129,0 |
|
Масса, кг, не более |
0,250 |
|
Условия эксплуатации:
|
от -30 до +60 до 100 |
Таблица 4 - Показатели надежности
|
Наименование характеристик |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
