Номер по Госреестру СИ: 93044-24
93044-24 Хроматографы газовые
(PGC-3000)
Назначение средства измерений:
Хроматографы газовые PGC-3000 (далее по тексту - хроматографы) предназначены для проб для различных объектов
качественного и количественного анализа газообразных природного и промышленного происхождения.
Внешний вид.
Хроматографы газовые
Рисунок № 1
Внешний вид.
Хроматографы газовые
Рисунок № 2
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 28.08.2029
Номер записи - 194859
ID в реестре СИ - 1418654
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Asicotech (JiangSu) Scientific Instrument Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2044 от 2024.08.28 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Хроматографы газовые (PGC-3000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Asicotech (JiangSu) Scientific Instrument Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93044-24 28.08.2029 |
Хроматографы газовые, PGC-3000 Asicotech (JiangSu) Scientific Instrument Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
93330-24 30.09.2029 |
Хроматографы газовые, PGC-3000 EDITION II Asicotech (JiangSu) Scientific Instrument Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
93523-24 17.10.2029 |
Хроматографы газовые, М3 Asicotech (JiangSu) Scientific Instrument Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
93524-24 17.10.2029 |
Хроматографы газовые, M6 Asicotech (JiangSu) Scientific Instrument Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Кто поверяет Хроматографы газовые (PGC-3000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Хроматографы газовые (PGC-3000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО, входящее в состав хроматографа, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику хроматографа.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
UniExpress |
|
Номер версии (идентификационный номер) ПО, не ниже |
5.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Введение в систему программного обеспечения», разделе 5 «Метод и последовательность» документа «Хроматографы газовые PGC-3000. Руководство по эксплуатации».
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийСтандарт предприятия Asicotech (JiangSu) Scientific Instrument Co., Ltd, Китай.
ПравообладательAsicotech (JiangSu) Scientific Instrument Co., Ltd, Китай
Адрес: 1, 5/F, C2# workshop, building 005, No.555, Dujuan Road, Kunshan Development Zone, Suzhou, Jiangsu, China
Телефон: 0512-57031113
E-mail: east@asicotech.com
Изготовитель
Asicotech (JiangSu) Scientific Instrument Co., Ltd, КитайАдрес: 1, 5/F, C2# workshop, building 005, No.555, Dujuan Road, Kunshan Development Zone, Suzhou, Jiangsu, China
Телефон: 0512-57031113
E-mail: east@asicotech.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Asicotech (JiangSu) Scientific Instrument Co., Ltd, КитайАдрес: 1, 5/F, C2# workshop, building 005, No.555, Dujuan Road, Kunshan Development Zone, Suzhou, Jiangsu, China
Телефон: 0512-57031113
E-mail: east@asicotech.com
разделении с последующим хроматографических колонках между неподвижной фазой и
приборы, которые состоят из
Принцип действия хроматографов основан на детектированием компонентов анализируемой пробы на вследствие различного распределения компонентов пробы подвижной фазой - газом-носителем.
Хроматографы представляют собой стационарные следующих блоков:
-
- основной блок, включающий в себя термостат с детекторами и колонками;
-
- блок ввода проб - клапан для отбора проб и отсечной клапан колонки -мембранные клапаны, поворотные клапаны и клапаны для впрыска жидкости с подогревом;
-
- блок регулировки источника газа - до шести электронных регуляторов давления или трех механических регулятора давления;
-
- блок управления - вычислительное устройство на базе РС/АТ совместимого компьютера с установленным программным обеспечением «UniExpress» (далее по тексту ПО). Вычислительное устройство работает совместно с центральной платой управления, которая обеспечивает связь между хроматографом и встроенным компьютером.
В зависимости от решаемой аналитической задачи, хроматографы могут быть оснащены двумя детекторами любой комбинации из следующих типов:
-
- микродетектор по теплопроводности (мДТП);
-
- детектор по теплопроводности (ДТП);
-
- пламенно-ионизационный детектор (ПИД);
-
- пламенно-фотометрический детектор (ПФД).
Заводской номер хроматографов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом гравировки на табличку, приклеиваемую к боковой стенке хроматографа. Место нанесения заводского номера представлено на рисунках 1-2. Общий вид хроматографов представлен на рисунке 1.
Рисунок 1 - Общий вид и место нанесения заводского номера хроматографа газового PGC-3000

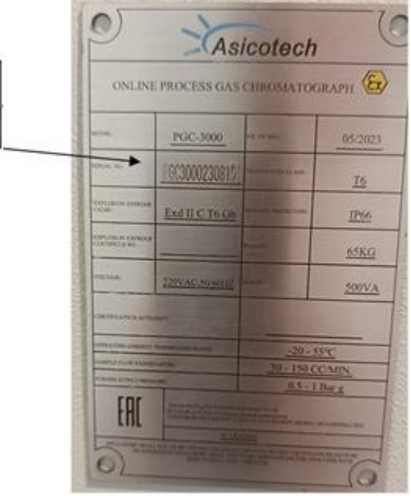

Рисунок 2 - Идентификационная табличка хроматографов
Пломбирование хроматографа производится при помощи стопорной гайки, фиксирующей верхнюю крышку прибора и предотвращающей несанкционированный доступ к внутренним компонентам хроматографа. Место пломбировки (стопорной гайки) указано на рисунке 1.
Нанесение знака поверки на хроматограф не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования (обнаружения), не более: |
1,79^10-12 |
|
- ПИД, г/с (метан) | |
|
- мДТП, г/см3 (пропан) |
1,03 •IO-9 |
|
- ДТП, г/см3 (пропан) |
1,03 •IO-9 |
|
- ПФД, г/с (сероводород) |
3,12^10-12 |
|
Пределы относительного изменения выходного сигнала (по площади пика) за 4 ч непрерывной работы, % |
±1 |
|
Предел относительного среднеквадратичного отклонения (СКО) | |
|
выходных сигналов, %: | |
|
- по площади пика |
1,0 |
|
- по времени удерживания |
0,5 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 207 до 253 50 |
|
Потребляемая полная мощность, Вт, не более |
300 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахглубинахширина), мм, не более |
570x266x520 |
|
Масса, кг, не более |
75 |
|
Условия эксплуатации:
|
от -20 до +55 95 |
|
Температура рабочей среды, °С |
от 0 до +120 |
|
Давление рабочей среды, кПа
|
14 207 |
|
Выходные сигналы |
4-20 мА RS-485 RS-232 TCP-IP Modbus RTU |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb |
|
Степень защиты корпуса ГОСТ 14254-2015 |
IP66 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
