Сведения о средстве измерений: 93524-24 Хроматографы газовые

Номер по Госреестру СИ: 93524-24
93524-24 Хроматографы газовые
(M6)

Назначение средства измерений:
Хроматографы газовые М6 (далее по тексту - хроматографы) предназначены для качественного и количественного анализа (измерения) содержания компонентов, входящих в состав органических и неорганических смесей веществ, в соответствии с аттестованными методами (методиками) измерений.

сертификация программного обеспечения

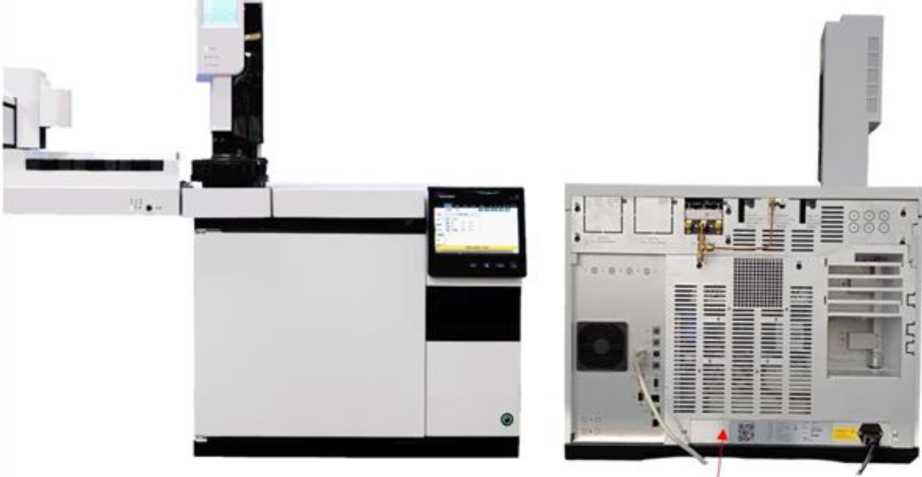

Внешний вид. Хроматографы газовые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Хроматографы газовые
Рисунок № 1

Общие сведения

Дата публикации - 17.10.2024
Срок свидетельства - 17.10.2029
Номер записи - 195337
ID в реестре СИ - 1420582
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Asicotech (JiangSu) Scientific Instrument Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2488 от 2024.10.17 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Хроматографы газовые (M6)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Asicotech (JiangSu) Scientific Instrument Co., Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93044-24
28.08.2029
Хроматографы газовые, PGC-3000
Asicotech (JiangSu) Scientific Instrument Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93330-24
30.09.2029
Хроматографы газовые, PGC-3000 EDITION II
Asicotech (JiangSu) Scientific Instrument Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93523-24
17.10.2029
Хроматографы газовые, М3
Asicotech (JiangSu) Scientific Instrument Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93524-24
17.10.2029
Хроматографы газовые, M6
Asicotech (JiangSu) Scientific Instrument Co., Ltd (КИТАЙ )
ОТ
МП
1 год

В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.

Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.

В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:

  • число стран, чьи СИ занесены в ФГИС АРШИН
  • общее количество производителей по всем странам
  • суммарное количество поверок по всем производителям
  • количество типов СИ, зарегистрированных в ФГИС АРШИН

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:

  • наименование производителя
  • страна производства
  • кол-во поверок СИ указанного производителя

Бесплатный

Кто поверяет Хроматографы газовые (M6)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Хроматографы газовые (M6)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Хроматографы эксплуатируются с программным обеспечением

(далее ПО), устанавливаемым на персональный компьютер (ПК) и выполняющим следующие функции:

  • - управление хроматографом и детекторами;

  • - настройка режимов работы;

  • - получение и обработка хроматограмм, создание отчетов.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование

Unilite

Номер версии (идентификационный номер) ПО, не ниже

5.0

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в п. 4 «Работа с прибором», п. 6 «Хроматограммы и обработка данных» документа «Газовые хроматографы М6. Руководство по эксплуатации».

п. 5 «Метод и последовательность»,


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Стандарт предприятия Asicotech (JiangSu) Scientific Instrument Co., Ltd, Китай

Правообладатель

Asicotech (JiangSu) Scientific Instrument Co., Ltd, Китай

Адрес: 1, 5/F, C2# workshop, building 005, No.555, Dujuan Road, Kunshan Development Zone, Suzhou, Jiangsu, China

Телефон: 0512-57031113

E-mail: east@asicotech.com

Изготовитель

Asicotech (JiangSu) Scientific Instrument Co., Ltd, Китай
Адрес: 1, 5/F, C2# workshop, building 005, No.555, Dujuan Road, Kunshan Development Zone, Suzhou, Jiangsu, China
Телефон: 0512-57031113
E-mail: east@asicotech.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Asicotech (JiangSu) Scientific Instrument Co., Ltd, Китай
Адрес: 1, 5/F, C2# workshop, building 005, No.555, Dujuan Road, Kunshan Development Zone, Suzhou, Jiangsu, China
Телефон: 0512-57031113
E-mail: east@asicotech.com

Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации аналитического сигнала от компонента с помощью детектора.

Хроматографы представляют собой стационарные настольные лабораторные приборы, выполненные в моноблочном исполнении и включающие в себя термостат с детекторами и колонками, блок ввода проб, блок контроля газовых потоков и внешний компьютер. Хроматографы могут комплектоваться автосамплером для ввода жидких проб. Также предусмотрено использование ручного ввода проб через инжектор.

В зависимости от решаемой аналитической задачи хроматографы могут быть оснащены детекторами из следующего перечня:

  • -   ПИД - пламенно-ионизационный детектор;

  • -   ПФД - пламенно-фотометрический детектор;

  • -   ЭЗД - электронно-захватный детектор;

  • -   ДТП - детектор по теплопроводности.

Нанесение знака поверки на хроматографы не предусмотрено.

Заводской номер хроматографов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом печати на табличку, приклеиваемую к корпусу хроматографа. Пример идентификационной таблички приведен на рисунке 2.

Пломбирование хроматографов не предусмотрено.

Общий вид хроматографа представлен на рисунке 1.

Рисунок 1 - Общий вид средства измерений

PN

It? w SN

“!ЛР>1Й!к'

».16

•.16000230710?

MS

ЯЧЬ ■

imiiijid

Meeio нанесения заиодскою номера

Внешний вид. Хроматографы газовые (M6), http://oei-analitika.ru

----------------------------X----

Место нанесения заводского номера

Рисунок 2 - Идентификационная табличка хроматографов


Таблица 5 -

Наименование

Обозначение

Количество, шт./экз.

Хроматограф газовый М61)

-

1 шт.

Руководство по эксплуатации

3.2 2021.5

1 шт.

1) Комплект поставки формируется в соответствии с заказом

и эксплуатационной

документацией


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Предел детектирования, не более:

- ПИД, г/с по гексадекану

1,74 • 10-12

- ДТП, г/см3 по гексадекану

1,04 • 10-9

- ПФД, г/с по паратион-метилу (метафосу)

3,05 • 10-12

- ЭЗД, г/см3 по линдану

4,97 • 10-15

Предел   допускаемого   относительного   среднеквадратического

отклонения выходного сигнала (площади пика), %:

- ПИД

0,436

- ДТП

0,321

- ПФД

0,588

- ЭЗД

0,721

Относительное изменение выходного сигнала (площади пика) за 24 часа непрерывной работы, %, не более:

- ПИД

0,48

- ДТП

1,30

- ПФД

1,00

- ЭЗД

0,71

Уровень флуктуационных шумов нулевого сигнала, не более: - ПИД, пА

0,025

- ДТП, мкВ

11,9

- ПФД, пА

10,19

- ЭЗД, Гц

0,475

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота, Гц

от 90 до 264

от 47 до 63

Потребляемая полная мощность, кВ^А, не более

2,25

Габаритные размеры (длина^ширина^высота), мм, не более

520x490x610

Масса, кг, не более

30

Условия эксплуатации:

  • - диапазон температуры окружающей среды, °С

  • - диапазон относительной влажности, %

  • - диапазон атмосферного давления, кПа

от +15 до +30

от 20 до 70

от 85 до 106

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

10

Средняя наработка на отказ, ч

10000
