Сведения о средстве измерений: 93330-24 Хроматографы газовые

Номер по Госреестру СИ: 93330-24
93330-24 Хроматографы газовые
(PGC-3000 EDITION II)

Назначение средства измерений:
Хроматографы газовые PGC-3000 EDITION II (далее по тексту - хроматографы) предназначены для качественного и количественного анализа газообразных проб, различных объектов природного и промышленного происхождения.

сертификация программного обеспечения
Внешний вид. Хроматографы газовые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Хроматографы газовые
Рисунок № 1
Внешний вид. Хроматографы газовые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Хроматографы газовые
Рисунок № 2
Внешний вид. Хроматографы газовые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Хроматографы газовые
Рисунок № 3

Общие сведения

Дата публикации - 01.10.2024
Срок свидетельства - 30.09.2029
Номер записи - 195154
ID в реестре СИ - 1420201
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Asicotech (JiangSu) Scientific Instrument Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2293 от 2024.09.30 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Хроматографы газовые (PGC-3000 EDITION II)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Asicotech (JiangSu) Scientific Instrument Co., Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93044-24
28.08.2029
Хроматографы газовые, PGC-3000
Asicotech (JiangSu) Scientific Instrument Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93330-24
30.09.2029
Хроматографы газовые, PGC-3000 EDITION II
Asicotech (JiangSu) Scientific Instrument Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93523-24
17.10.2029
Хроматографы газовые, М3
Asicotech (JiangSu) Scientific Instrument Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93524-24
17.10.2029
Хроматографы газовые, M6
Asicotech (JiangSu) Scientific Instrument Co., Ltd (КИТАЙ )
ОТ
МП
1 год

Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 6 колонок:

  • Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
  • Ссылочное поле на описание типа СИ с наименованием средства измерений
  • Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
  • Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
  • Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
  • Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)

Стоимость 200 руб. или по подписке

Кто поверяет Хроматографы газовые (PGC-3000 EDITION II)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Хроматографы газовые (PGC-3000 EDITION II)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее по тексту - ПО), входящее в состав хроматографа, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику хроматографа.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование

UniExpress

Номер версии (идентификационный номер) ПО, не ниже

5.0

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 5 «Начать запуск UniExpress» документа «Хроматографы газовые PGC-3000 EDITION II. Руководство по эксплуатации».

При использовании в сфере государственного регулирования обеспечения единства измерений хроматограф применяется в соответствии с аттестованными методиками (методами) измерений.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Стандарт предприятия фирмы Asicotech (JiangSu) Scientific Instrument Co., Ltd, Китай.

Правообладатель

Asicotech (JiangSu) Scientific Instrument Co., Ltd, Китай

Адрес: 1, 5/F, C2# workshop, building 005, No.555, Dujuan Road, Kunshan Development Zone, Suzhou, Jiangsu, China

Телефон: 0512-57031113

E-mail: east@asicotech.com

Изготовитель

Asicotech (JiangSu) Scientific Instrument Co., Ltd, Китай
Адрес: 1, 5/F, C2# workshop, building 005, No.555, Dujuan Road, Kunshan Development Zone, Suzhou, Jiangsu, China
Телефон: 0512-57031113
E-mail: east@asicotech.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41 стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит А, помещ. I
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Asicotech (JiangSu) Scientific Instrument Co., Ltd, Китай
Адрес: 1, 5/F, C2# workshop, building 005, No.555, Dujuan Road, Kunshan Development Zone, Suzhou, Jiangsu, China
Телефон: 0512-57031113
E-mail: east@asicotech.com

Принцип действия хроматографов основан на детектированием компонентов анализируемой пробы на вследствие различного распределения компонентов пробы подвижной фазой - газом-носителем.

Хроматографы представляют собой промышленные состоят из следующих блоков:

разделении с хроматографических между неподвижной

последующим колонках фазой и

проточные приборы,

которые

  • -   основной блок, включающий в себя термостат с детекторами и колонками;

  • -   блок ввода проб - клапан для отбора проб и отсечной клапан колонки - мембранные клапаны, поворотные клапаны и клапаны для впрыска жидкости с подогревом;

  • -   блок регулировки источника газа - до шести электронных регуляторов давления или трех механических регулятора давления;

  • -   блок управления - вычислительное устройство на базе РС/АТ совместимого компьютера с установленным программным обеспечением «UniExpress» (далее по тексту ПО). Вычислительное устройство работает совместно с центральной платой управления, которая обеспечивает связь между хроматографом и встроенным компьютером.

В зависимости от решаемой аналитической задачи, хроматографы могут быть оснащены двумя детекторами любой комбинации из следующих типов:

  • -    детектор по теплопроводности (ДТП);

  • -    пламенно-ионизационный детектор (ПИД);

  • -    пламенно-фотометрический детектор (ПФД).

Заводской номер хроматографов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом гравировки на табличку, приклеиваемую к корпусу хроматографа. Место нанесения заводского номера представлено на рисунке 2. Общий вид хроматографов представлен на рисунке 1.

Внешний вид. Хроматографы газовые (PGC-3000 EDITION II), http://oei-analitika.ru

Место нанесения

заводского номера

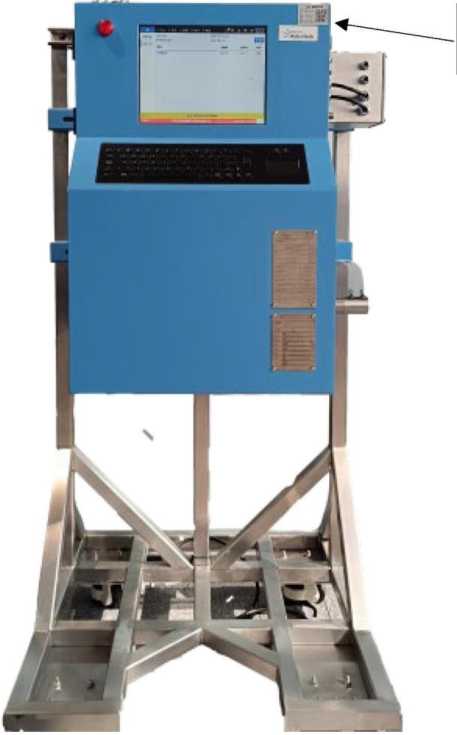

Рисунок 1 - Общий вид и место нанесения заводского номера хроматографа газового PGC-3000 EDITION II

Место нанесения заводского номера

Внешний вид. Хроматографы газовые (PGC-3000 EDITION II), http://oei-analitika.ru

1й, шдйдаи

Рисунок 2 - Идентификационная табличка хроматографов с указанием места нанесения заводского номера

в»

ай

*■   KSGZ000017

PGC ~ 3000 EDITION II

жгвгЛв^даякЮ

Внешний вид. Хроматографы газовые (PGC-3000 EDITION II), http://oei-analitika.ru

Пломбирование хроматографа не предусмотрено. Нанесение знака поверки на хроматограф не предусмотрено.


Таблица 5 -

Наименование

Обозначение

Количество, шт./экз.

Хроматограф газовый PGC-3000 EDITION II 1)

-

1

Руководство по эксплуатации

V 3.2 2021.5

1

1) Комплект поставки формируется в соответствии с заказом


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Предел детектирования (обнаружения), не более: - ПИД, г/с (Метан)

1,70 • 10-12

- ДТП, г/см3 (Пропан)

2,29 • 10-9

- ПФД, г/с (Сероводород)

3,12 • 10-12

Предел допускаемого относительного среднеквадратического отклонения выходного сигнала, %

- по площади пика

1

- по времени удержания

0,4

Относительное изменение выходного сигнала (площади пика) за

24 часа непрерывной работы, %, не более:

- ПИД, ДТП

2

- ПФД

15

Уровень флуктуационных шумов нулевого сигнала, не более - ПИД, пА

0,078

- ДТП, мкВ

12,3

- ПФД, пА

10,5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота, Гц

от 207 до 253

50

Потребляемая полная мощность, Вт, не более

800

Габаритные размеры (высотахглубинахширина), мм, не более

751x500x644

Масса, кг, не более

75

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, %, не более

от -20 до +55

95

Температура рабочей среды, °С

от 0 до +120

Наименование характеристики

Значение

Давление рабочей среды, кПа

  • - минимальное

  • - максимальное

14

207

Выходные сигналы

4-20 мА

RS-485

RS-232

TCP-IP

Modbus RTU

Маркировка взрывозащиты

1Ex pxb IIB+H2 T4 Gb X

Степень защиты корпуса ГОСТ 14254-2015

IP65

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

10000
