Сведения о средстве измерений: 93523-24 Хроматографы газовые

Номер по Госреестру СИ: 93523-24
93523-24 Хроматографы газовые
(М3)

Назначение средства измерений:
Хроматографы газовые М3 (далее по тексту - хроматографы) предназначены для качественного и количественного анализа (измерения) содержания компонентов, входящих в состав органических и неорганических смесей веществ, в соответствии с аттестованными методами (методиками) измерений.

сертификация программного обеспечения
Внешний вид. Хроматографы газовые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Хроматографы газовые
Рисунок № 1
Внешний вид. Хроматографы газовые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Хроматографы газовые
Рисунок № 2

Общие сведения

Дата публикации - 17.10.2024
Срок свидетельства - 17.10.2029
Номер записи - 195336
ID в реестре СИ - 1420581
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Asicotech (JiangSu) Scientific Instrument Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2488 от 2024.10.17 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Хроматографы газовые (М3)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Asicotech (JiangSu) Scientific Instrument Co., Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93044-24
28.08.2029
Хроматографы газовые, PGC-3000
Asicotech (JiangSu) Scientific Instrument Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93330-24
30.09.2029
Хроматографы газовые, PGC-3000 EDITION II
Asicotech (JiangSu) Scientific Instrument Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93523-24
17.10.2029
Хроматографы газовые, М3
Asicotech (JiangSu) Scientific Instrument Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93524-24
17.10.2029
Хроматографы газовые, M6
Asicotech (JiangSu) Scientific Instrument Co., Ltd (КИТАЙ )
ОТ
МП
1 год

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Хроматографы газовые (М3)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Хроматографы газовые (М3)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Хроматографы эксплуатируются с программным обеспечением (далее ПО), устанавливаемым на персональный компьютер (ПК) и выполняющим следующие функции:

  • - управление хроматографом и детекторами;

  • - настройка режимов работы;

  • - получение и обработка хроматограмм, создание отчетов.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование

Unilite

Номер версии (идентификационный номер) ПО, не ниже

5.0

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в п. 4 «Работа с прибором», п. 6 «Хроматограммы и обработка данных» документа «Газовые хроматографы М3. Руководство по эксплуатации».

п. 5 «Метод и последовательность»,


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений Стандарт предприятия Asicotech (JiangSu) Scientific Instrument Co., Ltd, Китай.

Правообладатель

Asicotech (JiangSu) Scientific Instrument Co., Ltd, Китай

Адрес: 1, 5/F, C2# workshop, building 005, No.555, Dujuan Road, Kunshan Development Zone, Suzhou, Jiangsu, China

Телефон: 0512-57031113

E-mail: east@asicotech.com

Изготовитель

Asicotech (JiangSu) Scientific Instrument Co., Ltd, Китай
Адрес: 1, 5/F, C2# workshop, building 005, No.555, Dujuan Road, Kunshan Development Zone, Suzhou, Jiangsu, China
Телефон: 0512-57031113
E-mail: east@asicotech.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Asicotech (JiangSu) Scientific Instrument Co., Ltd, Китай
Адрес: 1, 5/F, C2# workshop, building 005, No.555, Dujuan Road, Kunshan Development Zone, Suzhou, Jiangsu, China
Телефон: 0512-57031113
E-mail: east@asicotech.com

Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации аналитического сигнала от компонента с помощью детектора.

Хроматографы представляют собой стационарные настольные лабораторные приборы, выполненные в моноблочном исполнении и включающие в себя термостат с детекторами и колонками, блок ввода проб, блок контроля газовых потоков и внешний компьютер. Хроматографы могут комплектоваться автосамплером для ввода жидких проб. Также предусмотрено использование ручного ввода проб через инжектор.

В зависимости от решаемой аналитической задачи хроматографы могут быть оснащены детекторами из следующего перечня:

  • -    ПИД - пламенно-ионизационный детектор;

  • -    ПФД - пламенно-фотометрический детектор;

  • -    ЭЗД - электронно-захватный детектор;

  • -    ДТП - детектор по теплопроводности.

Нанесение знака поверки на хроматографы не предусмотрено.

Заводской номер хроматографов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом печати на табличку, приклеиваемую к корпусу хроматографа. Пример идентификационной таблички приведен на рисунке 2. Пломбирование хроматографов не предусмотрено.

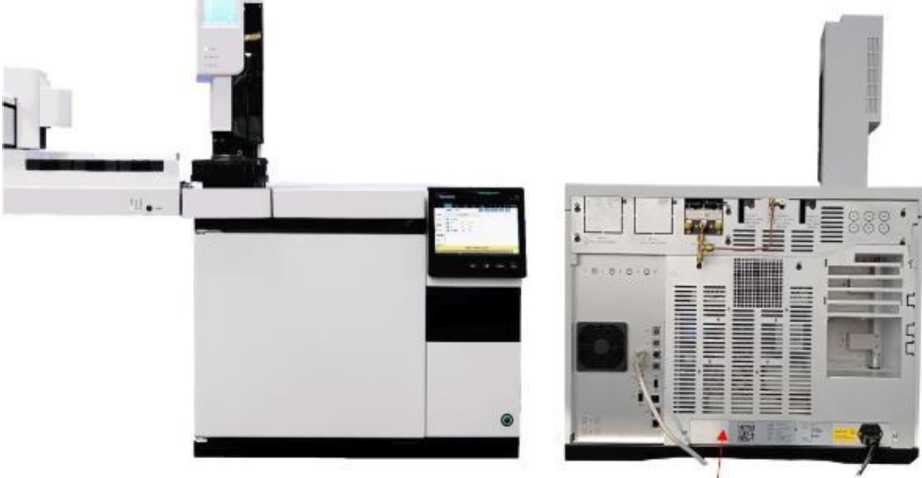

Общий вид хроматографа представлен на рисунке 1.

Внешний вид. Хроматографы газовые (М3), http://oei-analitika.ru

Место нанесения заводского номера

Рисунок 1 - Общий вид средства измерений

Внешний вид. Хроматографы газовые (М3), http://oei-analitika.ru

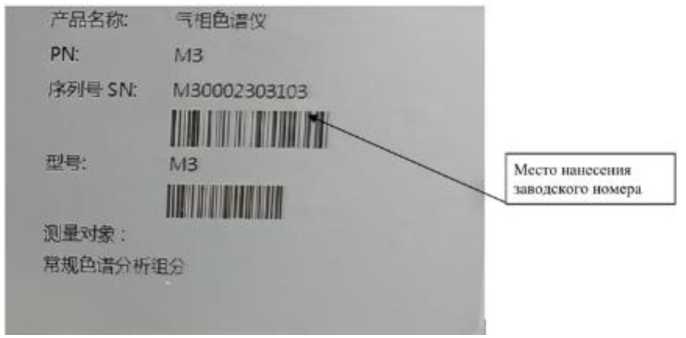

Рисунок 2 - Идентификационная табличка хроматографов


Таблица 5 -

Наименование

Обозначение

Количество, шт./экз.

Хроматограф газовый М31)

-

1 шт.

Руководство по эксплуатации

Ver.V2022.1

1 шт.

1) Комплект поставки формируется в соответствии с заказом и эксплуатационной

документацией


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Предел детектирования, не более:

- ПИД, г/с по гексадекану

1,74 • 10-12

- ДТП, г/см3 по гексадекану

2,28 • 10-7

- ПФД, г/с по паратион-метилу (метафосу)

3,05 • 10-12

- ЭЗД, г/см3 по линдану

4,97 • 10-15

Предел допускаемого относительного среднеквадратического отклонения выходного сигнала (площади пика), %:

- ПИД

1

- ДТП

1

- ПФД

6

- ЭЗД

6

Относительное изменение выходного сигнала (площади пика) за 24 часа непрерывной работы, %, не более:

- ПИД

2

- ДТП

2

- ПФД

15

- ЭЗД

10

Уровень флуктуационных шумов нулевого сигнала, не более: - ПИД, пА

0,025

- ДТП, мкВ

11,9

- ПФД, пА

9,14

- ЭЗД, Гц

0,034

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота, Гц

от 90 до 264

от 47 до 63

Потребляемая полная мощность, кВ^А, не более

2,25

Габаритные размеры (длина^ширина^высота), мм, не более

520x490x610

Масса, кг, не более

30

Условия эксплуатации:

  • - диапазон температуры окружающей среды, °С

  • - диапазон относительной влажности, %

  • - диапазон атмосферного давления, кПа

от +15 до +30

от 20 до 70

от 85 до 106

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

10

Средняя наработка на отказ, ч

10000
