Номер по Госреестру СИ: 93686-24
93686-24 Эхолоты гидрографические
(CHCNAV)
Назначение средства измерений:
Эхолоты гидрографические CHCNAV (далее
эхолот)
предназначены для измерений глубины на внутренних водоемах и мелководных участках шельфа.

Внешний вид.
Эхолоты гидрографические
Рисунок № 1

Внешний вид.
Эхолоты гидрографические
Рисунок № 2

Внешний вид.
Эхолоты гидрографические
Рисунок № 3

Внешний вид.
Эхолоты гидрографические
Рисунок № 4
Программное обеспечение
Эхолоты имеют встроенное программное обеспечение «МПО», разработанное для выполнения измерений, передачи результатов измерений и автономное программное обеспечение «HydroSurvey», которое обеспечивает сбор, обработку, проверку состояния и настройку эхолота.
Уровень защиты программного обеспечения (ПО) от непреднамеренных и «средний» по Рекомендации
изменений соответствует уровню
преднамеренных
Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное |
автономное | |
|
Идентификационное наименование ПО |
МПО |
HydroSurvey |
|
Номер версии (идентификационный номер) ПО |
1.х1) |
7.х.х |
|
1) х - метрологически незначимая часть ПО, может принимать значения от 0 до 9 | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Настройка и измерение» формуляра «Эхолот гидрографический CHCNAV D270» и в разделе 3 «Настройка ПО» формуляра «Эхолот гидрографический CHCNAV D390».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Стандарт предприятия «Эхолоты гидрографические CHCNAV».
Shanghai Huace Navigation Technology Ltd, Китай
Адрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai, 201701, Китай
Телефон (факс): +86 21 5426 0273
E-mail: sales@chcnav.com
Изготовитель
Shanghai Huace Navigation Technology Ltd, КитайАдрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai, 201701, Китай
Телефон (факс): +86 21 5426 0273
E-mail: sales@chcnav.com
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени«Всероссийский
Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01 Факс: (812) 713-01-14 E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Shanghai Huace Navigation Technology Ltd, КитайАдрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai, 201701, Китай
Телефон (факс): +86 21 5426 0273
E-mail: sales@chcnav.com
К настоящему типу средств измерений относятся эхолоты исполнений CHCNAV D270, CHCNAV D390, отличающиеся функциями электронного блока и габаритными размерами.
Эхолоты состоят из излучателя однолучевого и электронного блока с функциями микропроцессорного вычислительного, запоминающего и регистрирующего устройства.
Излучатель однолучевой (далее - излучатель) представляет собой моноблочную герметичную конструкцию со встроенной энергонезависимой памятью.
На передней панели электронного блока в исполнении CHCNAV D270 размещён LCD дисплей, отображающий текущие настройки и глубину, а также имеется звуковое предупреждение о малой глубине.
Электронный блок эхолота в исполнении CHCNAV D390 выполнен в одном корпусе с ПК и сенсорным дисплеем.
Принцип действия при измерении глубины основан на измерении промежутка времени от момента излучения ультразвукового импульса в направлении поверхности дна и до момента его приема после отражения от грунта.
Для обеспечения возможности получения результатов измерений в режиме реального времени эхолот оборудуется разъемом с серийным выходом RS-232.
Общий вид эхолотов представлен на рисунках 1-2.
Нанесение знака поверки на эхолот не предусмотрено. Серийный номер в виде цифрового обозначения, состоящий не менее чем из шести арабских цифр, наносится методом цифровой печати на корпус блока электронного в виде наклейки.
Место нанесения серийного номера приведено на рисунках 1, 3.
Пломбирование эхолота не предусмотрено.
Место нанесения серийного номера
1

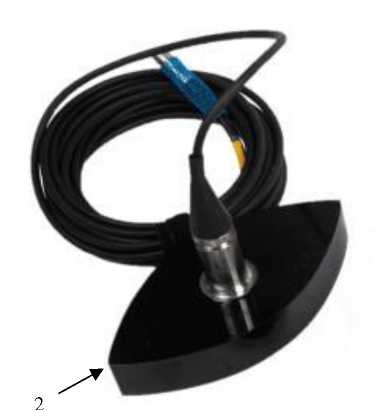

1 - электронный блок; 2 - излучатель

Рисунок 1 - Общий вид эхолотов в исполнении CHCNAV D270 с указанием места нанесения серийного номера

1 - электронный блок; 2 - излучатель

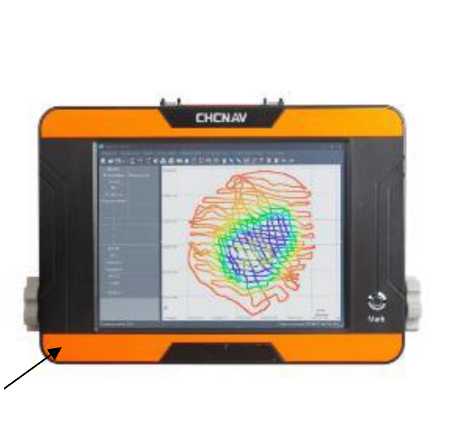

Рисунок 2 - Общий вид эхолотов в исполнении CHCNAV D390

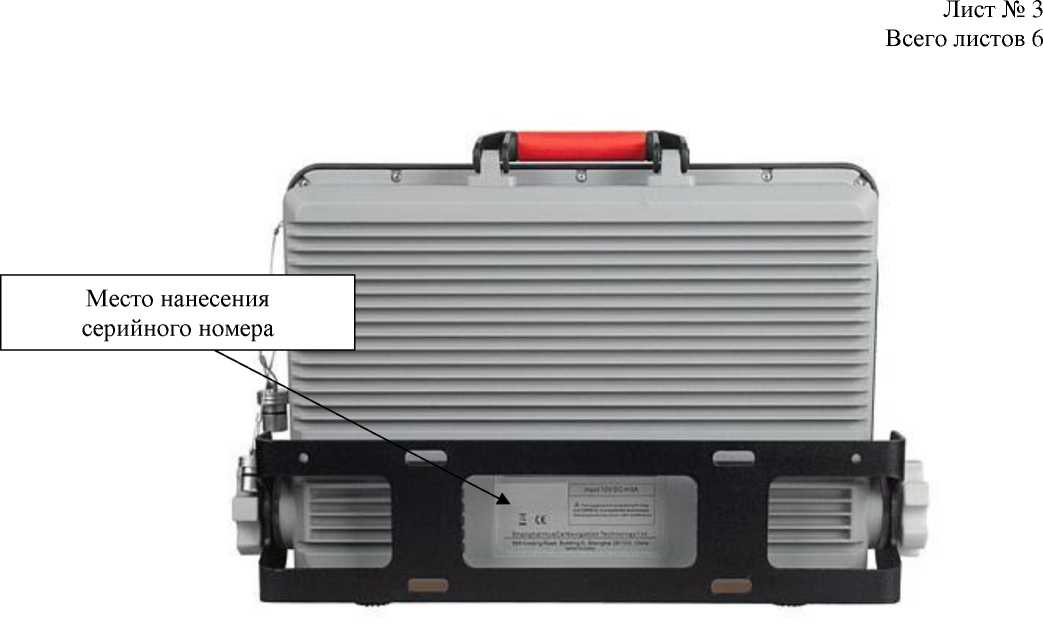

Рисунок 3 - Место нанесения серийного номера для эхолотов в исполнении CHCNAV D390
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений глубины, м |
от 0,50 до 130,00 |
|
Пределы допускаемой абсолютной погрешности измерений глубины, м
|
±0,15 ±(0,05+0,005^Н1)) |
|
1) Н - измеренное значение глубины, м | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
исполнение CHCNAV D270 |
исполнение CHCNAV D390 | |||
|
Рабочая частота излучения эхолота, кГц |
20 |
0 | ||
|
Ширина диаграммы направленности излучателя |
6,5°±1,0° | |||
|
эхолота при частоте излучения 200 кГц | ||||
|
Частота зондирующих импульсов, Гц, не менее |
60 | |||
|
Передача данных |
RS-232, NMEA0183 (DBT, DPT), | |||
|
CHCNAV | ||||
|
Напряжение питания постоянного тока, В |
от 10 до 30 | |||
|
Габаритные размеры, мм, не более: электронный блок | ||||
|
-длина |
163 |
365 | ||
|
-ширина |
120 |
258 | ||
|
-высота |
44 |
95 | ||
|
излучатель | ||||
|
-длина |
257 |
257 | ||
|
-ширина |
120 |
120 | ||
|
-высота |
64 |
64 | ||
|
Масса, кг, не более: - электронный блок |
0,84 |
4,70 | ||
|
- излучатель |
2,15 |
2,15 | ||
|
Условия эксплуатации: | ||||
|
температура воды, °С |
от +5 до +35 | |||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
