Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников вычисляется положение аппаратуры в пространстве.

Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковый геодезический приёмник, спутниковая антенна и полевой контроллер. На лицевой панели корпуса аппаратуры расположен сенсорный экран контроллера, на боковых поверхностях располагаются дополнительные функциональные кнопки управления и отсек для SIM/microSD карт, на задней панели корпуса расположены навигационный модуль (модификация PrinCe LT800H оснащена разъемом SMA для подключения съемной внешней ГНСС-антенны) и камера.

Аппаратура спроектирована для самостоятельного применения в качестве подвижной станции. Аппаратура оснащена встроенным GSM модемом. Для использования аппаратуры в качестве подвижной станции (ровера) базовая станция (база) должна:

• - иметь метрологические характеристиками не хуже, чем приведённые в таблице 2 для данного режима измерений;

• - принимать и отслеживать сигналы не менее чем с двух ГНСС ГЛОНАСС/GPS на двух частотах L1 и L2;

• - отслеживать и записывать спутниковые сигналы по коду и фазе несущей;

• -  для режимов измерений «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (dGNSS)» обеспечивать генерирование и передачу дифференциальных поправок в форматах RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.2 MSM, CMR через сеть Интернет посредством встроенного или внешнего GSM-модема (или используя иные устройства, позволяющие осуществить выход базовой станции в Интернет);

• - иметь возможность передачи данных на NTRIP-вещатель или самостоятельно выступать в качестве NTRIP-вещателя;

• - иметь возможность передачи данных на сервер APIS, выступая в качестве базы APIS.

Электропитание аппаратуры осуществляется от внешнего источника питания и/или встроенной аккумуляторной батареи.

Управление аппаратурой осуществляется с помощью встроенного полевого контроллера. Принимаемая со спутников информация записывается во внутреннюю память приёмника или на карту памяти. Аппаратура позволяет принимать следующие типы спутниковых сигналов: ГЛОНАСС: L1, L2; GPS: L1C/A, L1C, L2P (Y), L2C, L5; BDS: B1I, B2I, B3I, B1C, B2a, B2b; Galileo: E1, E5a, E5b, E6; QZSS: L1, L2, L5, L6; SBAS: L1, L5.

К средствам измерений данного типа относится аппаратура геодезическая спутниковая PrinCe LT модификаций PrinCe LT800H, PrinCe LT60H, отличающиеся наличием съёмной антенны у модификации PrinCe LT800H, габаритными размерами и размерами экрана контроллера.

Заводской номер аппаратуры в числовом формате, состоящий из арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на задней панели корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок.

Общий вид аппаратуры представлен на рисунке 1.

а)                                                     б)

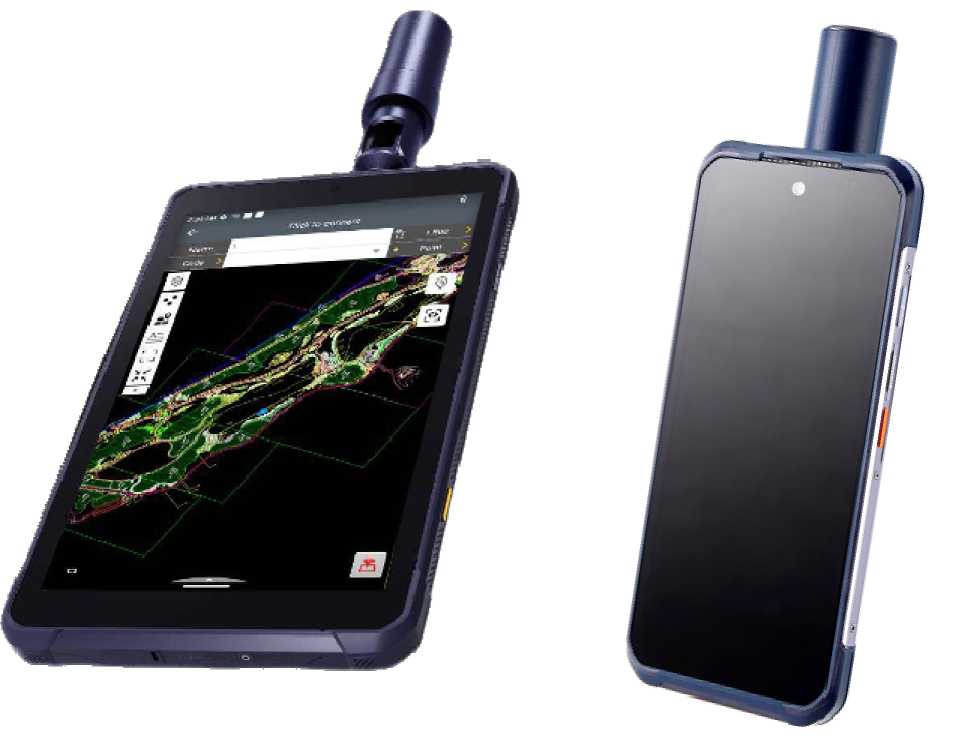

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой PrinCe LT модификаций: а) PrinCe LT800H; б) PrinCe LT60H

G4SS0sl»CelMllX

Shnul^i Huittr NavijialiiM Isdwiloo^ Ltd.

Pi'N О1ВДОК17«

iPimiiuiiE ш

S/N: &22D73MOD1

CHCNAV

PriitCa LTMH

Inpul: H=ilU

MATE IN CHINA

заводским номером средства измерений

Место нанесения маркировочной наклейки с

а) б)

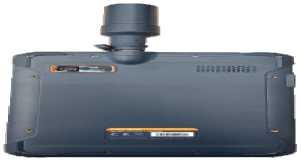

Рисунок 2 - Место нанесения маркировочной наклейки с заводским номером средства измерений модификаций:

а) PrinCe LT800H; б) PrinCe LT60H

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
