Номер по Госреестру СИ: 94024-24
94024-24 Уровнемеры магнитные
(UHZ-517)
Назначение средства измерений:
Уровнемеры магнитные UHZ-517 (далее - уровнемеры) предназначены для контактного измерения уровня жидкостей или уровня раздела жидкостей.
Внешний вид.
Уровнемеры магнитные
Рисунок № 1
Внешний вид.
Уровнемеры магнитные
Рисунок № 2
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства - 11.12.2029
Номер записи - 195844
ID в реестре СИ - 1421767
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
UHZ-517C10A-650-1.0-2.0-L-3-W, UHZ-517C10A-650-1.0-2.0-L-1-W, UHZ-517C10A-600-1.0-2.0-L-3-W, UHZ-517C10-500-0.98-2.0-2-J6-W, UHZ-517C10-1500-0.98-2.0-L-2-J6-W, UHZ-517C10-1300-0.98-2.0-L-2-J6-W, UHZ-517-C10LL-700-0.86-D,
Производитель
Изготовитель - "Shanghai Xingshen Instrument Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 38
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2938 от 2024.12.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Уровнемеры магнитные (UHZ-517)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Shanghai Xingshen Instrument Co., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94024-24 11.12.2029 |
Уровнемеры магнитные, UHZ-517 "Shanghai Xingshen Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года |
|
94098-24 13.12.2029 |
Уровнемеры радарные волноводные, RF2000 "Shanghai Xingshen Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 3 года - для уровнемеров, работающих при избыточном давлении |
|
94430-25 24.01.2030 |
Уровнемеры буйковые, LC3244LD "Shanghai Xingshen Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 3 года - для уровнемеров, работающих при избыточном давлении |
|
94438-25 27.01.2030 |
Ротаметры, HF25 "Shanghai Xingshen Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Бесплатный
Кто поверяет Уровнемеры магнитные (UHZ-517)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 38 | 38 | 38 | 0 | 0 | 38 | 38 | 0 |
Стоимость поверки Уровнемеры магнитные (UHZ-517)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.1 руководства по эксплуатации SXI.UHZ-517 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «Shanghai Xingshen Instrument Co., Ltd», КНР.
ПравообладательShanghai Xingshen Instrument Co., Ltd, КНР
Адрес: No.8, Xuanzhong Road, Xuanqiao Town, PuDong New Area, Shanghai, China 201399
Телефон: +86-021-58308800
Факс: +86-021-58309955
Web-сайт: en.xingshen.com
E-mail: foxc@xingshen.com
Изготовитель
Shanghai Xingshen Instrument Co., Ltd, КНРАдрес: No.8, Xuanzhong Road, Xuanqiao Town, PuDong New Area, Shanghai, China 201399
Телефон: +86-021-58308800
Факс: +86-021-58309955
Web-сайт: en.xingshen.com
E-mail: foxc@xingshen.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Shanghai Xingshen Instrument Co., Ltd, КНРАдрес: No.8, Xuanzhong Road, Xuanqiao Town, PuDong New Area, Shanghai, China 201399
Телефон: +86-021-58308800
Факс: +86-021-58309955
Web-сайт: en.xingshen.com
E-mail: foxc@xingshen.com
Принцип действия основан на измерении перемещения поплавка (шара) в зависимости от изменения уровня жидкости в измерительной трубе, соединённой с резервуаром при помощи фланцевых соединений, что обеспечивает одинаковый уровень жидкости в трубе и резервуаре по принципу сообщающихся сосудов. Измерение осуществляется на основе определения положения поплавка с магнитом или шара с магнитом, жёстко прикреплённого к поплавку. Магнитное поле поплавка или шара бесконтактно воздействует на элементы индикатора уровня измерительной трубы, поворачивая их на 180 градусов. Если уровень повышается, черного на желтый и наоборот при понижении уровня.
Конструктивно уровнемер состоит из: поплавка измерительной трубы и индикатора уровня.
Такая конструкция позволяет применять их
цвет
или
для
элементов меняется с
поплавка с шаром,
измерений легковоспламеняющихся, взрывоопасных, коррозионно-токсичных жидкостей, под давлением и при высоких и низких температурах и отображать уровень считывания на месте.
Имеется возможность подключения концевых сигнализаторов определённого уровня.
Уровнемеры имеют модификации: для высокой и низкой температуры, высокого и низкого давления, для сжиженных газов, для жидкой серы, с повышенной антикоррозийной стойкостью, санитарное, для установки над резервуаром.
По способу установки уровнемеры имеют модификации: С - боковая установка, Т -верхняя установка.
Общий вид уровнемеров представлен на рисунке 1. Знак поверки на средство измерений не наносится.
Заводской номер (лазерной гравировкой) в виде цифрового обозначения, состоящего из арабских цифр, а также знак утверждения типа наносятся на маркировочную табличку на корпус уровнемера. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.
уровня в том числе для прямого
положения
а) боковая установка (С) б) верхняя установка (Т)

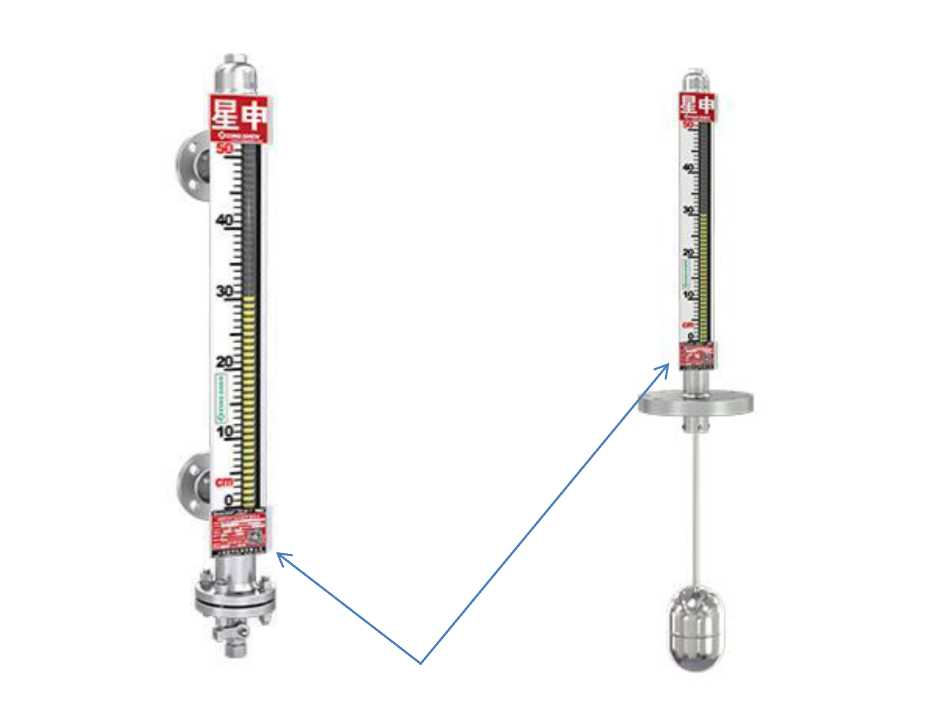

Рисунок 1 - Внешний вид уровнемеров магнитных UHZ-517 и указание мест нанесения заводского номера и знака утверждения типа
Уровнемер магнитный
Тип: UHZ-S17______________________________
Мод исрикация:
Номер позиции:___________________________
Диапазон измерении:______________________
Напряжение электропитания:_______________
Погрешность: т«цп«рятуря
Выходной сигнал:________________________
Маркировка взрывобезопасности;__________
Номер сертификата:
Давление:_______Заводской номер:_______
SHANGHAI XINGSHEN INSTRUMENT СО . LTD
No в. Xuirubone Rood. Pudone Oolrtcl. Shoneboi. CMno. 2013M WWW xingshen com
Рисунок 2 - Пример маркировочной таблички
Таблица 1 - Метрологические характеристики
Наименование параметра
Значение параметра
|
Диапазон измерений уровня жидкости, мм |
от 300 до 15000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
±10 |
|
Таблица 2 - Технические характеристики | |
|
Наименование параметра |
Значение |
|
Давление измеряемой среды, МПа |
1,6; 2,5; 4,0; 6,3; 10; 16; 25; 42 |
|
Диапазон температур измеряемой среды, °С |
от -196 до +440 |
|
Плотность измеряемой среды, кг/м3 |
от 400 до 2000 |
|
Динамическая вязкость измеряемой среды, Па^с, не более |
0,4 |
|
Напряжение питания постоянного тока, В |
24 |
|
Маркировка взрывозащиты |
0Ех ia IIC T6_T1 Ga X lEx db IIB Т6...Т1 Gb X |
|
Степень защиты, обеспечиваемая оболочной, по ГОСТ 14254-2015 |
IP66 |
|
Условия эксплуатации:
|
от -55 до +55 25 |
|
Таблица 3 - Показатели надёжности | |
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
75000 |
|
Средний срок службы, лет, не менее |
10 |
