Номер по Госреестру СИ: 94430-25
94430-25 Уровнемеры буйковые
(LC3244LD)
Назначение средства измерений:
предназначены
Уровнемеры буйковые LC3244LD (далее - уровнемеры) для контактного измерения уровня жидкостей и/или уровня раздела жидкостей.
Внешний вид.
Уровнемеры буйковые
Рисунок № 1
Внешний вид.
Уровнемеры буйковые
Рисунок № 2
Внешний вид.
Уровнемеры буйковые
Рисунок № 3
Общие сведения
Дата публикации - 21.10.2025
Срок свидетельства - 24.01.2030
Номер записи - 196217
ID в реестре СИ - 1422887
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 3 года - для уровнемеров, работающих при избыточном давлении
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "Shanghai Xingshen Instrument Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№149 от 2025.01.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Уровнемеры буйковые (LC3244LD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Shanghai Xingshen Instrument Co., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94024-24 11.12.2029 |
Уровнемеры магнитные, UHZ-517 "Shanghai Xingshen Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года |
|
94098-24 13.12.2029 |
Уровнемеры радарные волноводные, RF2000 "Shanghai Xingshen Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 3 года - для уровнемеров, работающих при избыточном давлении |
|
94430-25 24.01.2030 |
Уровнемеры буйковые, LC3244LD "Shanghai Xingshen Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 3 года - для уровнемеров, работающих при избыточном давлении |
|
94438-25 27.01.2030 |
Ротаметры, HF25 "Shanghai Xingshen Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года |
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Кто поверяет Уровнемеры буйковые (LC3244LD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Уровнемеры буйковые (LC3244LD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) уровнемера является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения её на жидкокристаллическом дисплее. Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PACT WARE 5.0 |
|
Номер версии (идентификационный номер) ПО |
5.0.2.22.NET 4.0.30319.42000 |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте Il.a руководства по эксплуатации SXI.LC3244LD РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «Shanghai Xingshen Instrument Co., Ltd», КНР.
Правообладатель«Shanghai Xingshen Instrument Co., Ltd», КНР
Адрес: No.8, Xuanzhong Road, Xuanqiao Town, PuDong New Area, Shanghai, China 201399
Телефон: +86-021-58308800
Факс: +86-021-58309955
E-mail: foxc@xingshen.com
Web-сайт: en.xingshen.com
Изготовитель
«Shanghai Xingshen Instrument Co., Ltd», КНРАдрес: No.8, Xuanzhong Road, Xuanqiao Town, PuDong New Area, Shanghai, China 201399
Телефон: +86-021-58308800
Факс: +86-021-58309955
E-mail: foxc@xingshen.com
Web-сайт: en.xingshen.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
E-mail: info@rostest.ru
Телефон/факс: +7 (495) 437-37-29 / 437-56-66
Web-сайт: https://www.rostest.ru
Правообладатель
«Shanghai Xingshen Instrument Co., Ltd», КНРАдрес: No.8, Xuanzhong Road, Xuanqiao Town, PuDong New Area, Shanghai, China 201399
Телефон: +86-021-58308800
Факс: +86-021-58309955
E-mail: foxc@xingshen.com
Web-сайт: en.xingshen.com
Принцип действия измерений уровня основан на измерении веса буйка при его погружении в жидкость. Буёк перемещается путём наматывания/разматывания троса на барабан. Используя значения текущего угла поворота барабана, уровнемер и дистанцию от заданного нулевого положения буйка до поверхности жидкости, раздела жидкостей, дна резервуара и рассчитывает значение уровня.
измеряет границы
системы
буйка,
Уровнемер состоит из буйка, присоединённого к тросу, механической с торсионной трубкой и электроприводом, служащей для перемещения измерительного преобразователя и камеры.
Измерительный преобразователь обрабатывает электрический сигнал, пропорциональный повороту торсионной трубки, и преобразует его в цифровое значение уровня жидкости (уровня раздела жидкостей), отображаемое на дисплее датчика уровня, выходные электрические сигналы.
Уровнемеры с камерой устанавливаются на стенке резервуара таким образом, что в камере создаются условия, аналогичные условиям в резервуаре.
Уровнемеры могут передавать измеренный параметр по токовому выходу (4 - 20) мА с наложенным протоколом HART, по интерфейсу RS-485 с использованием протокола Modbus, а также по технологии Foundation Fieldbus.
Общий вид уровнемеров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер (лазерной гравировкой) в виде цифрового обозначения, состоящего из арабских цифр, а также знак утверждения типа наносятся на маркировочную табличку на корпус преобразователя. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.

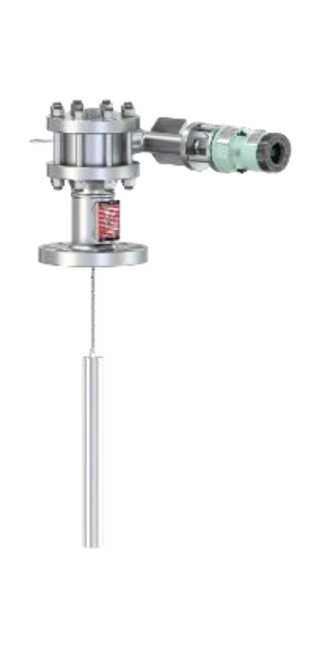

а) обычная модель

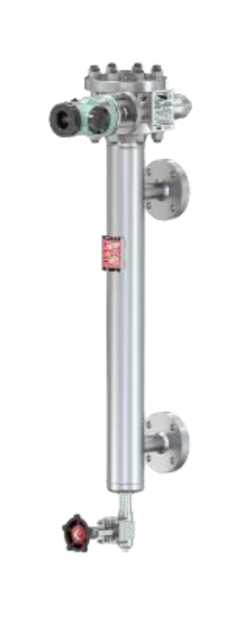

б) модель с камерой
Рисунок 1 - Внешний вид уровнемеров LC3244LD и указание мест нанесения заводского номера и знака утверждения типа
[Н[iiF"
уровнемер буйковый
Тип: LC3244LD_______________________________
Модель:__________________________________
Номер позиции;____________________________
Диапазонизмервний;________________________
Напряжение электропитания:_________________
Погрешность:_________Тенпераура:_________
Выходной сигнал:__________________________
Маркировка варывобезопасности:____________
н Омер со ртиф и ката:___________________________
Давление:_______Заводской номер;_________
SHANGHAI XING5HEN INSTRUMENT СО,, LTD.
ч.
No 8, Xuaiutiong Road, Pudong IDIatrtct, Shanghai. China, 201389 www.Kingslien.com
Рисунок 2 - Пример маркировочной таблички
Таблица 2 -
|
Наименование параметра |
Значение параметра |
|
Верхний предел диапазона измерений уровня жидкости, мм |
от 300 до 8000 |
|
Пределы допускаемой приведённой (к верхнему пределу диапазона измерений) погрешности измерений уровня, % |
±0,2; ±0,5 |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Давление измеряемой среды, МПа, не более |
42 |
|
Диапазон температур измеряемой среды, °С |
от -196 до +500 |
|
Плотность измеряемой среды, кг/м3, не более |
2000 |
|
Напряжение питания постоянного тока, В |
24 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb Х 1Ex db IIC T4 Gb Х Ga/Gb Ex ia/ db IIC T6 Х Ga/Gb Ex ia/ db IIC T4 Х |
|
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015 (IEC 60529) |
IP66 |
|
Условия эксплуатации:
|
от -55 до +55 от +5 до +40 до 98 от 86 до 108 |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
75000 |
|
Средний срок службы, лет, не менее |
10 |
