Сведения о средстве измерений: 94438-25 Ротаметры

Номер по Госреестру СИ: 94438-25
94438-25 Ротаметры
(HF25)

Назначение средства измерений:
Ротаметры HF25 (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов, в том числе под давлением и высокой температуры.

сертификация программного обеспечения

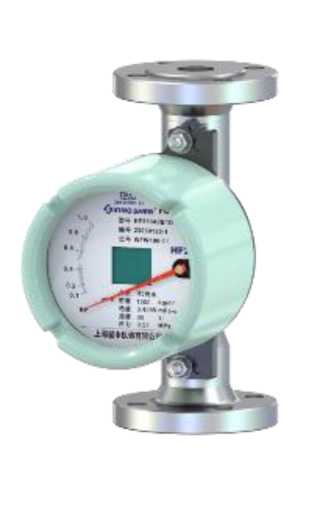

Внешний вид. Ротаметры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Ротаметры
Рисунок № 1

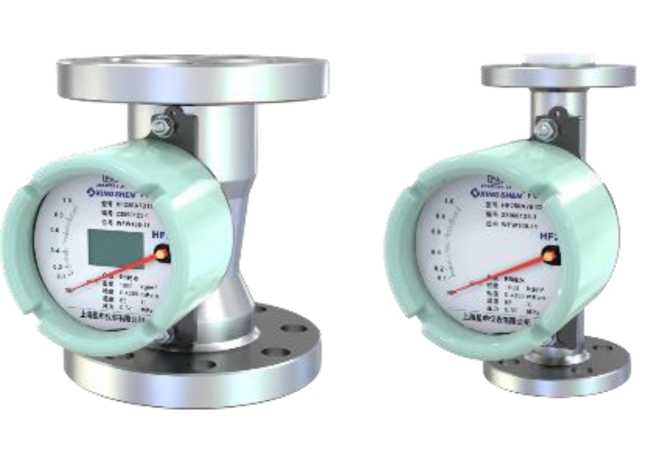

Внешний вид. Ротаметры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Ротаметры
Рисунок № 2

Общие сведения

Дата публикации - 30.01.2025
Срок свидетельства - 27.01.2030
Номер записи - 196243
ID в реестре СИ - 1422938
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

HF250NB2ADZ, HF250N3BIDW, HF250N1C2ADZ,

Производитель

Изготовитель - "Shanghai Xingshen Instrument Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).

Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.

В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 47
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№170 от 2025.01.27 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Ротаметры (HF25)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Shanghai Xingshen Instrument Co., Ltd"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94024-24
11.12.2029
Уровнемеры магнитные, UHZ-517
"Shanghai Xingshen Instrument Co., Ltd" (КИТАЙ )
ОТ
МП
3 года
94098-24
13.12.2029
Уровнемеры радарные волноводные, RF2000
"Shanghai Xingshen Instrument Co., Ltd" (КИТАЙ )
ОТ
МП
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 3 года - для уровнемеров, работающих при избыточном давлении
94430-25
24.01.2030
Уровнемеры буйковые, LC3244LD
"Shanghai Xingshen Instrument Co., Ltd" (КИТАЙ )
ОТ
МП
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 3 года - для уровнемеров, работающих при избыточном давлении
94438-25
27.01.2030
Ротаметры, HF25
"Shanghai Xingshen Instrument Co., Ltd" (КИТАЙ )
ОТ
МП
4 года

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Ротаметры (HF25)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • HF250NB2ADZ
  • HF250N1C2ADZ
  • HF250N3BIDW
  • 47 47 0 0 47 47 0

    Стоимость поверки Ротаметры (HF25)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) ротаметров является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.

    Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее, а также преобразования её в виде нормированных сигналов (токовых, цифровых и/или частотно-импульсных). Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 -

    обеспечения

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Calibrator

    Номер версии (идентификационный номер) ПО

    V1.X.X

    Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку ротаметра лазерной гравировкой.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе II руководства по эксплуатации SXI.HF25 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 № 1133 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;

    Техническая документация «Shanghai Xingshen Instrument Co., Ltd», КНР.

    Правообладатель

    «Shanghai Xingshen Instrument Co., Ltd», КНР

    Адрес: No.8, Xuanzhong Road, Xuanqiao Town, PuDong New Area, Shanghai, China, 201399

    Телефон: +86-021-58308800

    Факс: +86-021-58309955

    Web-сайт: en.xingshen.com

    E-mail: foxc@xingshen.com

    Изготовитель

    «Shanghai Xingshen Instrument Co., Ltd», КНР
    Адрес: No.8, Xuanzhong Road, Xuanqiao Town, PuDong New Area, Shanghai, China, 201399
    Телефон: +86-021-58308800
    Факс: +86-021-58309955
    Web-сайт: en.xingshen.com
    E-mail: foxc@xingshen.com

    Испытательный центр

    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон/факс: +7 (495) 437-37-29 / 437-56-66
    E-mail: info@rostest.ru
    Web-сайт: https://www.rostest.ru

    Правообладатель

    «Shanghai Xingshen Instrument Co., Ltd», КНР
    Адрес: No.8, Xuanzhong Road, Xuanqiao Town, PuDong New Area, Shanghai, China, 201399
    Телефон: +86-021-58308800
    Факс: +86-021-58309955
    Web-сайт: en.xingshen.com
    E-mail: foxc@xingshen.com

    Принцип действия ротаметров основан на зависимости положения динамического равновесия поплавка, перемещающегося внутри трубки, от расхода измеряемой среды.

    Ротаметры состоят из проточной части и измерительного преобразователя. Проточная часть ротаметров выполнена в виде цельнометаллической трубки с измерительным кольцом и поплавка переменного сечения с магнитом. Магнит через трубку из немагнитного металла взаимодействует с магнитом механического отсчётного устройства измерительного преобразователя, которое преобразует линейное перемещение поплавка в угловое перемещение стрелки. Шкала ротаметров градуируется по индивидуальному заказу.

    модели для монтажа в горизонтальном или вертикальном

    Ротаметры имеют положении.

    иметь жидкокристаллический дисплей для отображения

    Ротаметры могут измеряемых параметров.

    пассивные аналоговые (4 - 20) мА и частотно-импульсные выходы. Передача данных в систему верхнего уровня осуществляется по протоколу HART. Также возможно наличие релейного выхода.

    Общий вид ротаметров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.

    Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, а также знак утверждения типа наносятся на маркировочную табличку на корпус ротаметра. Пример маркировочной таблички изображен на рисунке 2.

    Ротаметры имеют

    Внешний вид. Ротаметры (HF25), http://oei-analitika.ru
    Внешний вид. Ротаметры (HF25), http://oei-analitika.ru

    Рисунок 1 - Внешний вид ротаметров HF25

    ='=ERt
    Ротаметр

    Tni:_hF25_________________________________

    Модель:

    Номер пеанции;____________________________

    Днапаэсж измерений:

    Напряженно алоктропитанпя;__________________

    Погрешность:          Течлерауре:

    Вынодной сигнал L____________________________

    Маркировка взрывобваопасиости:____________

    Номер еергнфикагта:__________________________

    Давлением_______Заводсксй номер:__________

    SHANCMAI KINGSHEN INSTRUMENT СО., LTD.

    Р4а В, Xuaru^iDfigHosdrhjdongCllEbrtcl, £rungrui,Ch*i>, 201399 www.xkngfhonxom

    Рисунок 2 - Пример маркировочной таблички


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Ротаметр

    HF25

    1 шт.

    Руководство по эксплуатации*

    SXI.HF25 РЭ

    1 экз.

    Паспорт

    SXI.HF25 ПС

    1 экз.

    Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки.


    Таблица 2 -

    Наименование параметра

    Значение параметра

    Номинальный диаметр, DN

    15; 20; 25; 40; 50; 80;

    100;150;200

    Диапазон измерений объёмного расхода среды, м3/ч:

    • - жидкости (вода при 20 °С)

    • - газа (воздух при 20 °С, 101,3 кПа)

    от 0,025 до 200 от 0,7 до 12000

    Динамический диапазон

    10:1, 20:1

    Пределы допускаемой приведённой (к верхнему пределу диапазона измерений) погрешности измерений объёмного расхода среды, %

    ±1,5

    Таблица 3 - Технические

    Наименование параметра

    Значение

    Измеряемая среда

    Различные газы, в т.ч. под давлением и при высокой температуре, жидкости (вода, растворы, в т.ч.

    Давление измеряемой среды, МПа, не более

    42

    Динамическая вязкость среды, мПа^с, не более:

    • - DN 10 - 15

    • - DN 25

    • - DN 50 - DN 200

    5

    250

    300

    Диапазон температур измеряемой среды, °С

    от -40 до +200 до +450 по специсполнению

    Параметры выходных сигналов:

    • - частотно-импульсный, Гц

    • - аналоговый токовый, мА

    от 0 до 1000

    от 4 до 20

    Напряжение питания переменного тока частотой 50 Гц, В

    от 85 до 265

    Напряжение питания постоянного тока, В

    24 ± 20 %

    Наименование параметра

    Значение

    Маркировка взрывозащиты

    0Ex ia IIC Т6_Т1 Са Х Ех tb IIIC T80 °C Db X 1Ex db IIC Т6_Т1 Gb Х

    Ех tb IIIC T80 °C Db X

    Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015 (IEC 60529)

    IP66

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -55 до +55

    Таблица 4 - Показатели надёжности

    Наименование параметра

    Значение

    Средняя наработка на отказ, ч

    75000

    Средний срок службы, лет, не менее

    10
