Номер по Госреестру СИ: 94098-24
94098-24 Уровнемеры радарные волноводные
(RF2000)
Назначение средства измерений:
Уровнемеры радарные волноводные RF2000 (далее - уровнемеры) предназначены для контактного измерения уровня жидкостей, паст, шламов, суспензий, пульп и различных сыпучих материалов.
Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 1
Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 2
Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 3
Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 4
Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 5
Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 6
Общие сведения
Дата публикации - 16.12.2024
Срок свидетельства - 13.12.2029
Номер записи - 195918
ID в реестре СИ - 1421894
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 3 года - для уровнемеров, работающих при избыточном давлении
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "Shanghai Xingshen Instrument Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2967 от 2024.12.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Уровнемеры радарные волноводные (RF2000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Shanghai Xingshen Instrument Co., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94024-24 11.12.2029 |
Уровнемеры магнитные, UHZ-517 "Shanghai Xingshen Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года |
|
94098-24 13.12.2029 |
Уровнемеры радарные волноводные, RF2000 "Shanghai Xingshen Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 3 года - для уровнемеров, работающих при избыточном давлении |
|
94430-25 24.01.2030 |
Уровнемеры буйковые, LC3244LD "Shanghai Xingshen Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 3 года - для уровнемеров, работающих при избыточном давлении |
|
94438-25 27.01.2030 |
Ротаметры, HF25 "Shanghai Xingshen Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года |
Кто поверяет Уровнемеры радарные волноводные (RF2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Уровнемеры радарные волноводные (RF2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) уровнемера является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения её на жидкокристаллическом дисплее. Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
rf2000.hex |
|
Номер версии (идентификационный номер) ПО |
730277 |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.1 руководства по эксплуатации SHXI.RF2000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «Shanghai Xingshen Instrument Co., Ltd», КНР.
«Shanghai Xingshen Instrument Co., Ltd», КНР
Адрес: No.8, Xuanzhong Road, Xuanqiao Town,
China 201399
Телефон: +86-021-58308800
Факс: +86-021-58309955
E-mail: foxc@xingshen.com
Web-сайт: en.xingshen.com
PuDong New
Area, Shanghai,
Изготовитель
«Shanghai Xingshen Instrument Co., Ltd», КНРАдрес: No.8, Xuanzhong Road, Xuanqiao Town, China 201399
Телефон: +86-021-58308800
Факс: +86-021-58309955
E-mail: foxc@xingshen.com
Web-сайт: en.xingshen.com
PuDong New
Area, Shanghai,
Испытательный центр
Федеральное государственное бюджетное научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«Shanghai Xingshen Instrument Co., Ltd», КНРАдрес: No.8, Xuanzhong Road, Xuanqiao Town,
China 201399
Телефон: +86-021-58308800
Факс: +86-021-58309955
E-mail: foxc@xingshen.com
Web-сайт: en.xingshen.com
PuDong New
Area, Shanghai,
Принцип работы уровнемеров основан на методе импульсной рефлектометрии: по волноводу посылается микроволновый импульс и измеряется интервал времени двойного пробега этого импульса до места неоднородности волнового сопротивления (границы раздела веществ с разной диэлектрической проницаемостью). Уровень продукта определяется как разность значений высоты установки уровнемера и измеренной дистанции.
Уровнемеры состоят из следующих функциональных блоков:
- измерительный преобразователь, формирующий, излучающий и принимающий микроволновые импульсы. Он выполняет измерение интервала времени, и по измеренному значению дистанции до поверхности и значению базовой высоты резервуара вычисляется уровень;
- фланцевая или резьбовая система, которая соединяет волновод с преобразователем сигналов, и обеспечивает герметичное механическое соединение уровнемера с ёмкостью;
- волновод, по которому распространяются микроволновые сигналы;
- встроенный индикатор, отображающий измеренные величины.
Уровнемеры могут передавать измеренный параметр по токовому выходу (4 - 20) мА с наложенным протоколом HART, по интерфейсу RS-485 с использованием протокола Modbus, а также по технологии Foundation Fieldbus.
Уровнемеры имеют модели волноводов: A, B, C, D.
Общий вид уровнемеров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер (лазерной гравировкой) в виде цифрового обозначения, а также знак утверждения типа наносятся на маркировочную табличку на корпус преобразователя. Маркировочная табличка изображена на рисунке 2.

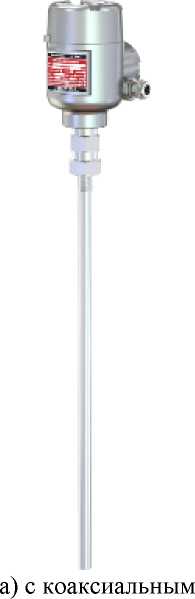

волноводом (B)

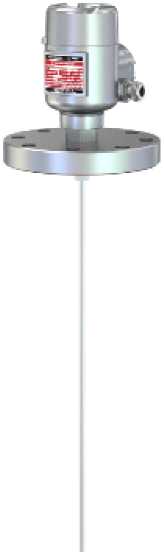

б) с одинарным стержневым

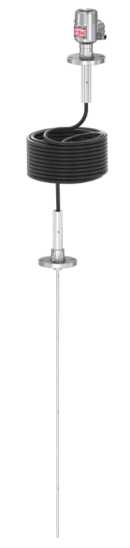

в) раздельное исполнение

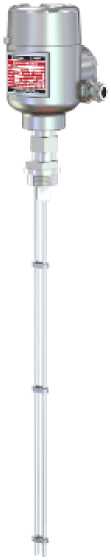

г) с двойным стержневым волноводом (D)

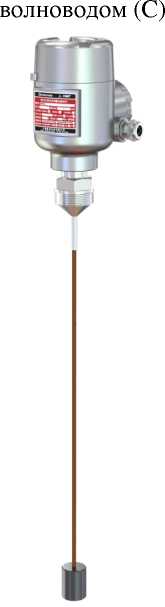

д) с одинарным тросовым волноводом (C)

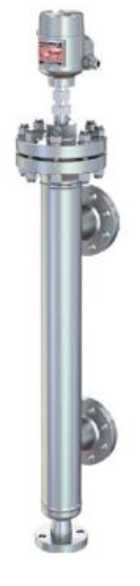

е) с наружным поплавком (A)
Рисунок 1 - Внешний вид уровнемеров RF2000 и указание мест нанесения заводского номера и знака утверждения типа
Z"
Тип: RF2000________________________________
Модель;__________________________________
Номер позиции:_____________________________
Диапазон измерений:_________________________
Напряжение электропитания:_________________
Погрешность:_________Темпераура:__________
Выходной сигнал:___________________________
Маркировка взрывобезопасности:_____________
Номер сертификата:_________________________
Давление:_______Заводской номер:__________
SHANGHAI XINGSHEN INSTRUMENT СО., LTD.
No в, Xuanzhong Road, Pudong District, Shanghai, China, 201399 www.xino8hen.com
Рисунок 2 - Пример маркировочной таблички
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Верхний предел диапазона измерений уровня жидкости, м:
|
от 0,5 до 6,1 от 1 до 21 |
|
Пределы допускаемой приведённой (к верхнему пределу диапазона измерений) погрешности измерений уровня, % |
±0,5, но не более ±10 мм |
Таблица 3 - Технические
|
Наименование параметра |
Значение |
|
Давление измеряемой среды, МПа, не более |
1,6; 2,5; 4,0; 6,3; 10; 16 |
|
Диапазон температур измеряемой среды, °С |
от -50 до +427 |
|
Диэлектрическая проницаемость среды |
от 1,4 до 100 |
|
Напряжение питания постоянного тока, В |
24 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6_T4 Ga X 1Ex db IIC T6_T4 Gb X |
|
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015 (IEC 60529) |
IP66 |
|
Условия эксплуатации:
|
от -55 до +55 от -55 до +55 до 98 от 86 до 108 |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
75000 |
|
Средний срок службы, лет, не менее |
10 |
