Номер по Госреестру СИ: 94040-24
94040-24 Датчики вибрации
(ZET 13X)
Назначение средства измерений:
Датчики вибрации ZET 13X (далее - датчики вибрации) для измерения параметров вибрации, воздействующей на корпус датчика.
Внешний вид.
Датчики вибрации
Рисунок № 1
Общие сведения
Дата публикации - 21.04.2025
Срок свидетельства - 11.12.2029
Номер записи - 195860
ID в реестре СИ - 1421783
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ZET 137D, ZET 137A, ZET 136,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности -
Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.
По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.
В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.
Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.
Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 7
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2939 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Датчики вибрации (ZET 13X)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35402-07 07.07.2027 |
Анализаторы спектра, А19 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
70124-18 16.01.2028 |
Виброметры интеллектуальные цифровые, ZET 7052-N, ZET 7152-N, ZET 7152-E и ZET 7156 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
39236-08 23.10.2029 |
Анализаторы спектра, ZET 017 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
54884-13 29.06.2028 |
Устройства контроля электрических цепей, ZET 452 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
54890-13 13.07.2028 |
Датчики интеллектуальные, ZET 7051 Vibrometer-485 и ZET 7151 Vibrometer-CAN Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
74502-19 25.03.2029 |
Контроллеры сбора данных многоканальные, ZET 02X, ZET 03X, ZET 05X Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85817-22 07.06.2027 |
Измерители влажности, температуры и давления, ZET 7х23 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
92256-24 03.06.2029 |
Контроллеры сбора данных, ZET Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
92986-24 23.08.2029 |
Датчики вибрации, ZET 11X Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
92986-24 23.08.2029 |
Датчики вибрации, ZET 11X Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
94040-24 11.12.2029 |
Датчики вибрации, ZET 13X Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
94364-25 17.01.2030 |
Блоки измерительные, ZET 7057 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Кто поверяет Датчики вибрации (ZET 13X)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 7 | 7 | 7 | 0 | 0 | 7 | 7 | 0 | ||
| ООО "ЭТМС" (RA.RU.310452) | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики вибрации (ZET 13X)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
139 имеют встроенное и автономное программное
Датчики вибрации ZET обеспечение (далее - ПО).
микропроцессор, находящийся на измерительной плате математическое преобразование входных данных
Встроенное ПО зашито в датчика, которое обеспечивает от емкостных акселерометров в измеряемые величины (СКЗ виброускорения, виброскорости и виброперемещения), а так же управление процессом передачи данных по цифровому каналу связи.
Для обмена данными датчика с компьютером используется автономное ПО, которое отображает цифровые данные, полученные от датчика.
Защита ПО от преднамеренных изменений обеспечивается путем программно-аппаратного ограничения прав доступа к сервисным программам.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
от непреднамеренных и средний.
Уровень защиты программного обеспечения преднамеренных изменений в соответствии с Р 50.2.077-2014 -
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значения |
|
Встроенная часть ПО | |
|
Идентификационное наименование ПО |
ZET 139 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 30.01 |
|
Цифровой идентификатор ПО |
B92568E7D5B879AF898699A901A35757 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
|
Автономная часть ПО | |
|
Идентификационное наименование ПО |
ZETLAB |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2024.07.04 |
|
Цифровой идентификатор ПО |
6c8fa28942b3337e79341d74e44ecca0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехнические условия ЭТМС.433641.006 ТУ «Датчики вибрации ZET 110, ZET 111, ZET 112, ZET 114, ZET 115, ZET 117, ZET 136, ZET 137, ZET 138, ZET 139. Технически условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении».
ПравообладательОбщество с ограниченной ответственностью «Электронные технологии и метрологические системы» (ООО «ЭТМС»)
ИНН 7735144315
Юридический адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина,
д. 14, стр. 12, эт. 4, ком. 22
Тел.: +7 (495) 739-39-19
E-mail: zetlab@zetlab.com
Web-сайт: www.zetlab.com
Изготовитель
Общество с ограниченной ответственностью «Электронные технологии и метрологические системы» (ООО «ЭТМС»)ИНН 7735144315
Адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина, д. 14, стр. 12, эт. 4, ком. 22
Тел.: +7 (495) 739-39-19
E-mail: zetlab@zetlab.com
Web-сайт: www.zetlab.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Электронные технологии и метрологические системы» (ООО «ЭТМС»)ИНН 7735144315
Юридический адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина,
д. 14, стр. 12, эт. 4, ком. 22
Тел.: +7 (495) 739-39-19
E-mail: zetlab@zetlab.com
Web-сайт: www.zetlab.com
Принцип действия датчиков вибрации ZET 13X основан на
преобразовании механических воздействий в электрические сигналы, пропорциональные виброускорению. Конструктивно датчики вибрации представляют собой пьезокерамический чувствительный элемент, инерционную массу, электронную схему, сигнальные выводы и разъём, заключенные в металлический корпус.
Датчики вибрации являются трехкомпонентными датчиками с тремя взаимно перпендикулярными измерительными осями X, Y и Z.
Материал корпуса - нержавеющая сталь или титановый сплав.
Датчики вибрации ZET 13X выпускаются в следующих модификациях: ZET 136, ZET 137, ZET 138, ZET 139.
По функционалу датчики вибрации разделяются на:
-
- трехкомпонентные датчики вибрации общего назначения (ZET 136);
-
- трехкомпонентные датчики вибрации промышленного назначения (ZET 137);
-
- трехкомпонентные низкочастотные датчики вибрации (ZET 138);
-
- трехкомпонентные датчики вибрации цифровые (ZET 139).
Датчики вибрации модификаций ZET 136, ZET 137, ZET 138 предназначены для измерения виброускорения.
Датчики вибрации модификации ZET 139 преобразуют в цифровой код мгновенные значения ускорения и измеряют среднеквадратичное значение (СКЗ) виброускорения, виброскорости, виброперемещения. Датчики вибрации модификации ZET 139 могут выпускаться с интерфейсом передачи данных RS-485 или USB. В датчиках вибрации ZET 139 реализована одновременная передача преобразованных значений ускорения на частоте дискретизации и измеренных значений с частотой 1 - 10 Гц.
Каждая модификация может иметь несколько измерительных исполнений, отличающихся между собой диапазонами рабочих частот и амплитуд, номинальным значением коэффициента преобразования, погрешностью измерения, способом крепления к объекту контроля. Измерительное исполнение датчика вибрации указывается в паспорте на него.
Датчики вибрации модификации ZET 136 выпускаются в следующих измерительных исполнениях: ZET 136A, ZET 136E, ZET 136B, ZET 136F, ZET 136C, ZET 136G, ZET 136D, ZET 136H.
Датчики вибрации модификации ZET 137 выпускаются в следующих измерительных исполнениях: ZET 137A, ZET 137F, ZET 137B, ZET 137G, ZET 137C, ZET 137H, ZET 137D, ZET 137I, ZET 137E, ZET 137J.
Датчики вибрации модификации ZET 138 выпускаются в следующих измерительных исполнениях: ZET 138A, ZET 138B.
Датчики вибрации модификации ZET 139 выпускаются в следующих измерительных исполнениях: ZET 139A, ZET 139G, ZET 139B, ZET 139H, ZET 139С, ZET 139I.
Частотная характеристика датчиков ZET 137 находится в пределах допусков на любой частоте в классах частот канала (CFC) 60, 180, 600 и 1000 (CFC 60, CFC 180, CFC 600, CFC 1000 в соответствии ISO 6487).
Датчики вибрации ZET 139 имеют встроенные корректирующие фильтры для расчёта параметров вибрации согласно ГОСТ ISO 2954-2014:ФВЧ с частотой среза 10 Гц, ФНЧ с частотой среза 1000 Гц, а также фильтры согласно стандарту ISO 6487: CFC60, CFC180, CFC600, CFC1000.
Датчики вибрации могут поддерживать технологию опроса TEDS (Transducer Electronic Data Sheet), обеспечивающую возможность автоматического определения его типа и технических характеристик в соответствии со стандартом IEEE P1451.4.
Датчики вибрации модификации ZET 137 могут выпускаться в промышленном исполнении и герметичном (подводном) исполнении с возможностью применения на глубине до 500 м.
В датчиках вибрации модификаций ZET 136, ZET 138, ZET 139 в исполнениях ZET 136B, ZET 138A, ZET 138B, ZET 139A реализован метрологический самоконтроль, при ежегодном проведении которого изготовитель увеличивает гарантийный срок датчика.
Маркировка датчиков вибрации, включая заводской номер, состоящий из арабских цифр, наносится на корпус методом лазерной гравировки. Исполнение датчика вибрации прописывается в паспорте.
Нанесение знака поверки на корпусе датчиков вибрации не предусмотрено.
Пломбирование датчиков вибрации не предусмотрено.

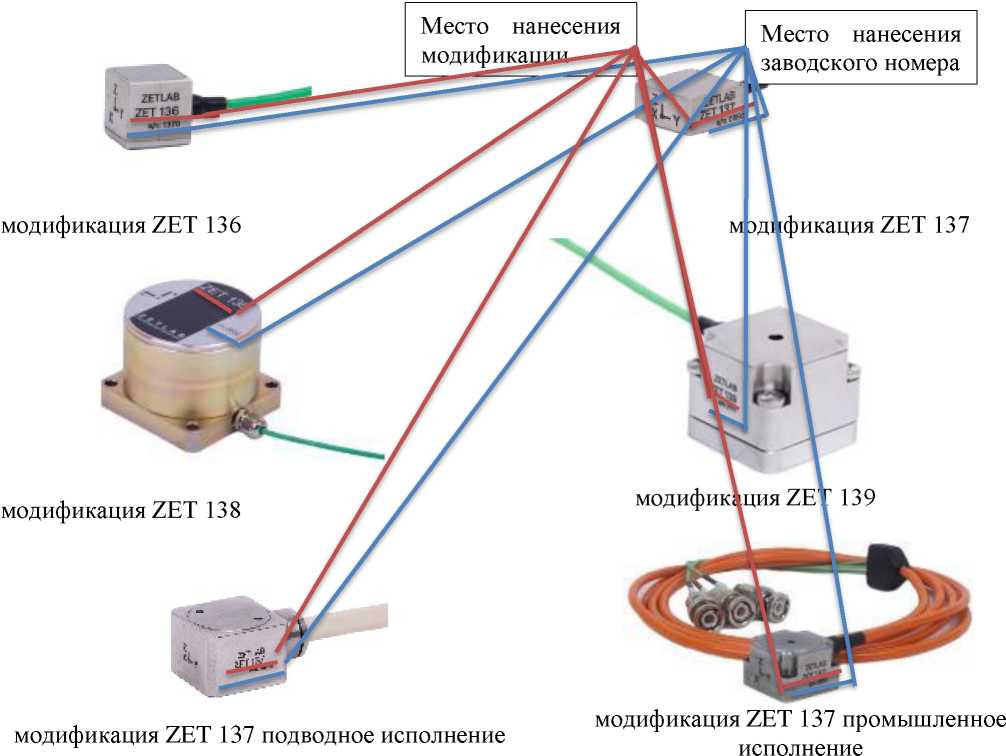

Общий вид датчиков вибрации ZET 13X, место нанесения модификации и заводского номера представлены на рисунке 1.

Рисунок 1 - Общий вид датчиков вибрации ZET 13X, место нанесения модификации и заводского номера
Таблица 2 - Метрологические характеристики датчиков вибрации модификации ZET 136 исполнения ZET 136A, ZET 136B, ZET 136C, ZET 136D, ZET 136E, ZET 136F, ZET 136G, ZET 136H
|
Наименование характеристики |
Значения |
|
Номинальное значение коэффициента преобразования на базовой | |
|
частоте 160 Гц, мВ/(м^с’2) ZET 136A, ZET 136E |
0,4 |
|
ZET 136B, ZET 136F |
1 |
|
ZET 136C, ZET 136G |
2 |
|
ZET 136D, ZET 136Н |
4 |
|
Пределы допускаемого отклонения действительного значения | |
|
коэффициента преобразования от номинального значения на базовой | |
|
частоте 160 Гц, % |
± 10 |
|
Диапазоны измерений: - амплитудного значения виброускорения, м/с2 ZET 136A, ZET 136E |
от 0,5 до 2000 |
|
ZET 136B, ZET 136F |
от 0,5 до 1960 |
|
ZET 136C, ZET 136G |
от 0,5 до 980 |
|
ZET 136D, ZET 136Н |
от 0,1 до 490 |
|
- пикового ударного ускорения, м/с2 ZET 136А, ZET 136Е |
от 196 до 4900 |
|
Диапазон рабочих частот, Гц |
от 0,5 до 10000 |
|
Нелинейность амплитудной характеристики, %, не более |
± 2 |
|
Наименование характеристики |
Значения |
|
Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики относительно базовой частоты 160 Гц: для датчиков вибрации модификации ZET 136 исполнений ZET 136A, ZET 136B, ZET 136C, ZET 136D:
для датчиков вибрации модификации ZET 136 исполнений ZET 136E, ZET 136F, ZET 136G, ZET 136H
|
от 0,5 до 3000 от 0,5 до 5000 от 0,5 до 10000 от 0,5 до 4000 от 0,5 до 5000 от 0,5 до 10000 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±2 |
|
Примечания: указанные характеристики нормированы для всех трех взаимно перпендикулярных измерительных осей X, Y и Z | |
Таблица 3 - Метрологические характеристики датчиков вибрации модификации ZET 137 исполнений ZET 137A, ZET 137B, ZET 137C, ZET 137D, ZET 137E, ZET 137F, ZET 137G, ZET 137H, ZET 137I, ZET 137J
|
Наименование характеристики |
Значения |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с-2) | |
|
ZET 137A, ZET 137F |
2 |
|
ZET 137B, ZET 137G |
4 |
|
ZET 137C, ZET 137H |
10 |
|
ZET 137D, ZET 137I |
20 |
|
ZET 137Е, ZET 137J |
40 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, % |
± 10 |
|
Диапазоны измерений амплитудного значения виброускорения, м/с2 ZET 137A, ZET 137F |
от 0,5 до 390 |
|
ZET 137B, ZET 137G |
от 0,5 до 190 |
|
ZET 137C, ZET 137H |
от 0,1 до 60 |
|
ZET 137D, ZET 137I |
от 0,1 до 38 |
|
ZET 137Е, ZET 137J |
от 0,1 до 13 |
|
Диапазон рабочих частот, Гц |
от 0,5 до 1000 |
|
Нелинейность амплитудной характеристики, %, не более |
± 2 |
Продолжение таблицы 3________________________________________
__________________Наименование характеристики_________________ Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики относительно базовой частоты 160 Гц:
для датчиков вибрации модификации ZET 137 исполнений ZET 137A, ZET 137B:
-
- не более ±4 %, Гц
-
- не более ±12 %, Гц
для датчиков вибрации модификации ZET 137 исполнений ZET 137C, ZET 137D, ZET 137E
-
- не более ±4 %, Гц
для датчиков вибрации модификации ZET 137 исполнений ZET 137F, ZET 137G
-
- не более ±6 %, Гц
-
- не более ±12 %, Гц
для датчиков вибрации модификации ZET 137 исполнений ZET 137H, ZET 137I, ZET 137J
-
- не более ±6 %, Гц_______________________________________________
Относительный коэффициент поперечного преобразования, %, не более______________________________________________________________
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, %
Значения
от 0,5 до 500 от 0,5 до 1000
от 0,5 до 1000
от 0,5 до 630 от 0,5 до 1000
от 0,5 до 1000
±2
Примечания:
указанные характеристики нормированы для всех трех взаимно перпендикулярных измерительных осей X, Y и Z
Таблица 4 - Метрологические характеристики датчиков вибрации модификации ZET 138 исполнений ZET 138A, ZET 138B
|
Наименование характеристики |
Значения |
|
Номинальное значение коэффициента преобразования на базовой частоте 20 Гц, мВ/(м^с-2) | |
|
ZET 138A |
200 |
|
ZET 138В |
1000 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 20 Гц, % |
± 10 |
|
Диапазоны измерений амплитудного значения виброускорения, м/с2 ZET 138A |
от 0,01 до 19 |
|
ZET 138В |
от 0,01 до 4 |
|
Диапазон рабочих частот, Гц ZET 138A |
от 0,3 до 400 |
|
ZET 138В |
от 0,3 до 300 |
|
Нелинейность амплитудной характеристики, %, не более |
± 10 |
|
Наименование характеристики |
Значения |
|
Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики относительно базовой частоты 20 Гц: для датчиков вибрации модификации ZET 138 исполнения ZET 138A:
для датчиков вибрации модификации ZET 138 исполнения ZET 138A:
|
от 0,5 до 250 от 0,3 до 400 от 0,5 до 200 от 0,3 до 300 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±2 |
|
Примечания: указанные характеристики нормированы для всех трех взаимно перпендикулярных измерительных осей X, Y и Z | |
Таблица 5 - Метрологические характеристики датчиков вибрации модификации ZET 139 исполнений ZET 139A, ZET 139B, ZET 139C, ZET 139G, ZET 139H, ZET 139I
|
Наименование характеристики |
Значения |
|
Диапазон преобразования значений ускорения по трем взаимно перпендикулярным осям X, Y и Z на базовой частоте 160 Гц, м/с2 ZET 139A, ZET 139G ZET 139B, ZET 139H ZET 139С, ZET 1391 |
от -72 до +72 от -144 до +144 от -360 до +360 |
|
Диапазон измерения СКЗ виброускорения по трем взаимно перпендикулярным осям X, Y и Z на базовой частоте 160 Гц, м/с2 ZET 139A, ZET 139G ZET 139B, ZET 139H ZET 139С, ZET 1391 |
от 0,1 до 50 от 0,1 до 100 от 0,1 до 250 |
|
Диапазон измерения СКЗ виброскорости по трем взаимно перпендикулярным осям X, Y и Z на базовой частоте 20 Гц, мм/с ZET 139A, ZET 139G ZET 139B, ZET 139H ZET 139С, ZET 1391 |
от 0,1 до 40 от 0,4 до 80 от 0,4 до 200 |
|
Диапазон измерения СКЗ виброперемещения по трем взаимно перпендикулярным осям X, Y и Z на базовой частоте 20 Гц, мм ZET 139A, ZET 139G ZET 139B, ZET 139H ZET 139С, ZET 1391 |
от 0,003 до 1 от 0,004 до 2 от 0,006 до 5 |
|
Наименование характеристики |
Значения |
|
Диапазон рабочих частот, Гц - при преобразовании значений ускорения для всех исполнений: |
от 0,1 до 1000 (оси X, Y, Z) |
|
- при измерении СКЗ виброускорения для всех исполнений: |
от 10 до 1000 (оси X, Y, Z) |
|
- при измерении СКЗ виброскорости для всех исполнений: |
от 10 до 1000 (оси X, Y, Z) |
|
- при измерении СКЗ виброперемещения для всех исполнений: |
от 10 до 200 (оси X, Y, Z) |
|
Доверительные границы основной относительной погрешности измерений при доверительной вероятности 0,95 для модификации ZET 139 исполнений ZET 139A, ZET 139B, ZET 139C, %: - преобразования ускорения |
± 4 |
|
- измерений виброускорения |
± 4 |
|
- измерений виброскорости |
± 4 |
|
- измерений виброперемещения |
± 10 |
|
Доверительные границы основной относительной погрешности измерений при доверительной вероятности 0,95 для модификации ZET 139 исполнений ZET 139G, ZET 139H, ZET 139I, %: - преобразования ускорения |
± 6 |
|
- измерений виброускорения |
± 6 |
|
- измерений виброскорости |
± 6 |
|
- измерений виброперемещения |
± 10 |
|
Примечания: | |
|
указанные характеристики нормированы для всех трех взаимно перпендикулярных | |
|
измерительных осей X, Y и Z | |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В - для датчиков вибрации ZET 136, ZET 137, ZET 138 |
от 18 до 30 |
|
- для датчиков вибрации ZET 139 с интерфейсом передачи данных RS-485 |
от 9 до 24 |
|
- для датчиков вибрации ZET 139 с интерфейсом передачи данных USB |
от 4,5 до 5,5 |
|
Частота установочного резонанса в осевом направлении, Гц, не менее ZET 136A, ZET 136E |
40000 |
|
ZET 136B, ZET 136F |
25000 |
|
ZET 136C, ZET 136G, ZET 136D, ZET 136H |
20000 |
|
ZET 137A, ZET 137F, ZET 137B, ZET 137G |
5000 |
|
ZET 137C, ZET 137H,ZET 137D, ZET 137I, ZET 137E, ZET 137J |
2000 |
|
ZET 138A |
3500 |
|
ZET 138В |
1500 |
|
Нормальные условия измерений: -температура окружающей среды, °С |
от +15 до +25 |
П Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +70 |
|
- относительная влажность, % | |
|
для всех датчиков (кроме подводного исполнения ZET 137); |
95 |
|
подводное исполнение ZET 137 |
100 |
|
Габаритные размеры датчика, мм, не более | |
|
ZET 136 (ширинахдлина^высота); |
17x17x17 |
|
ZET 137 (ширинахдлина^высота); |
19x19x9 |
|
ZET 137 в промышленном исполнении | |
|
(ширинахдлина^высота) |
28x28x18 |
|
ZET 137 в герметичном (подводном) исполнении | |
|
(ширинахдлина^высота) |
30x30x22 |
|
ZET 138 (0хвысота); |
85x50 |
|
ZET 139 (ширинахдлинахвысота); |
28x28x18 |
|
Масса, г, не более | |
|
ZET 136 с кабелем; |
130 |
|
ZET 137 с кабелем; |
115 |
|
ZET 137 в промышленном исполнении с кабелем; |
110 |
|
ZET 137 в герметичном (подводном) исполнении с кабелем; |
410 |
|
ZET 138 с кабелем; |
610 |
|
ZET 139 с кабелем |
110 |
