Принцип действия блоков основан на аналого-цифровом преобразовании сигналов напряжения переменного электрического тока, поступающих на входные каналы по трем ортогональным осям X, Y, Z от низкочастотных датчиков ускорения, и последующем цифро-аналоговом преобразовании их в аналоговые сигналы силы переменного электрического тока на выходах каналов Ap(X), Ap(Y), Ap(Z) и АО, пропорциональных значениям сейсмоускорений, а также формировании дискретных сигналов при достижении входным напряжением заданных пороговых значений П1 и П2. Блоки применяются для непрерывной регистрации сейсмических воздействий на потенциально опасных промышленных объектах.

К настоящему типу средств измерений относятся блоки следующих модификаций, отличающихся наличием корпуса, массой, габаритными размерами, вариантами электропитания и типами разъемов:

ZET 7057 - блок измерительный в металлическом корпусе с двумя вариантами электропитания и цилиндрическими разъемами для подключения линий связи;

ZET 7057 OEM - блок измерительный в виде модульной платы с одним вариантом электропитания и прямоугольными разъемами для подключения линий связи, предназначенный для использования в составе многоплатных систем.

Метрологические характеристики блоков идентичны для всех модификаций.

Каналы Ap(X), Ap(Y), Ap(Z) блоков осуществляют формирование выходных сигналов силы переменного электрического тока, пропорциональных значениям напряжения переменного электрического тока на выходах и значениям сейсмоускорений на входах датчиков ускорения, с мгновенными значениями в диапазоне от 4 до 20 мА, смещением нуля 12 мА и частотой, равной частоте входного сигнала. В указанных каналах осуществляется функция вычисления проекций модуля сейсмоускорения на оси X, Y, Z.

Канал АО блоков осуществляет формирование обобщенного сигнала модуля вектора сейсмоускорения в виде выходного сигнала силы переменного электрического тока со смещением 4 мА и частотой, равной частоте входного сигнала.

Значение сигнала АО используется для сравнения с установленными пороговыми значениями П1 (проектное землетрясение) и П2 (предупредительная сигнализация). При достижении или превышении порогового значения блок формирует дискретный сигнал типа «сухой контакт».

В блоках реализован метрологический диагностический самоконтроль с использованием актюатора для определения действительного значения коэффициента преобразования при их периодической поверке без демонтажа.

Общий вид блоков представлен на рисунках 1 - 2.

Заводской номер в виде цифрового обозначения наносится типографским способом на табличку, наклеиваемую на боковую панель металлического корпуса модификации ZET 7057 или верхнюю сторону модульной платы модификации ZET 7057 OEM на несъемный элемент конструкции корпуса. Места нанесения заводских номеров указаны на рисунке 3.

Нанесение знака поверки на блоки не предусмотрено.

Пломбирование блоков не предусмотрено.

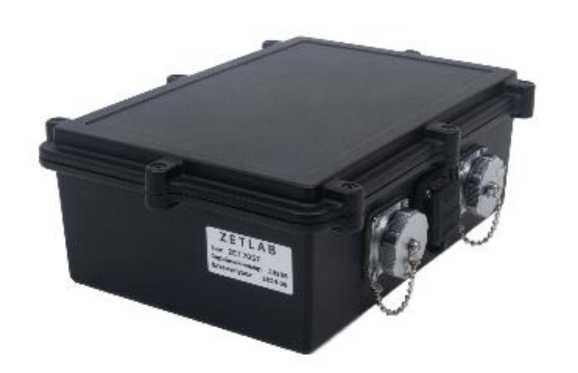

Рисунок 1 - Общий вид блоков модификации ZET 7057

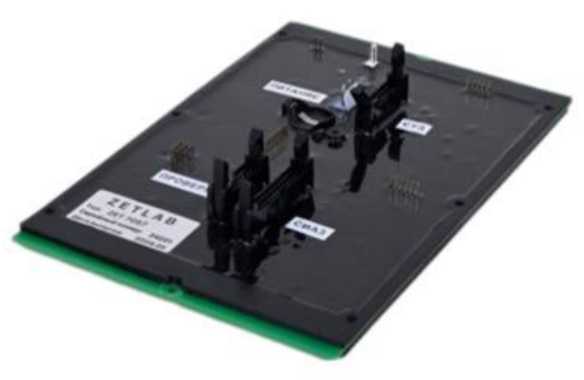

Рисунок 2 - Общий вид блоков модификации ZET 7057 OEM

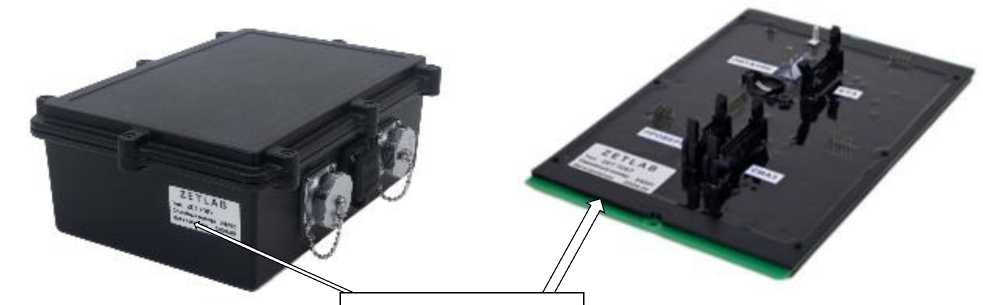

Рисунок 3 - Места нанесения заводских номеров блоков

Место нанесения заводского номера

Таблица 5 - Комплектность блоков

Идентификационные данные ПО блоков приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО блоков

Таблица 2 -

блоков

Продолжение таблицы 2_______________________________

_____________Наименование характеристики_____________ Пределы допускаемой основной приведенной погрешности срабатывания порога, % от нормирующего значения ¹, ±

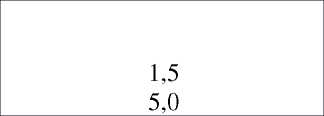

• - для порога П1

• - для порога П2_______________________________________

  допускаемой дополнительной приведенной каналов Ap(X), Ap(Y), Ap(Z), АО, порогов П1 и П2, вызванной отклонением окружающего воздуха на каждый 1 °С от значений (от +21 до +25  °С),  % от

  ³

Пределы погрешности срабатывания температуры нормальных нормирующего значения ¹, ±:

• - для порога П1, порога П2 (при значении не ниже 0,04 В), каналов Ap(X), Ap(Y), Ap(Z), АО,

  0,05

  0,10

Таблица 3 - Основные технические

блоков

Таблица 4 - Показатели надежности
