Номер по Госреестру СИ: 70124-18
70124-18 Виброметры интеллектуальные цифровые
(ZET 7052-N, ZET 7152-N, ZET 7152-E и ZET 7156)
Назначение средства измерений:
Виброметры интеллектуальные цифровые ZET 7052-N, ZET 7152-N, ZET 7152-E и ZET 7156 (далее виброметры) предназначены для измерений переменного и постоянного виброускорения, виброскорости, виброперемещения, действующих на корпус виброметра по трём взаимно перпендикулярным осям и передачи полученной информации по каналам физических интерфейсов RS-485 или CAN во внешнюю сеть.
Внешний вид.
Виброметры интеллектуальные цифровые

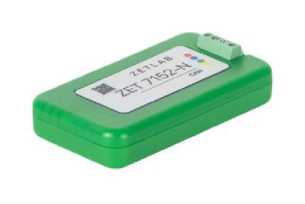

Рисунок № 1
Внешний вид.
Виброметры интеллектуальные цифровые

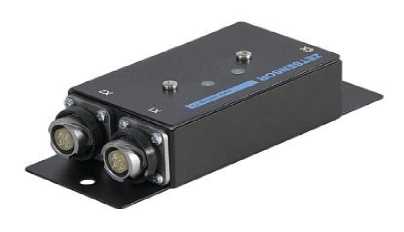

Рисунок № 2
Внешний вид.
Виброметры интеллектуальные цифровые

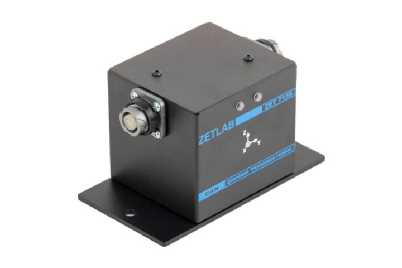

Рисунок № 3
Внешний вид.
Виброметры интеллектуальные цифровые

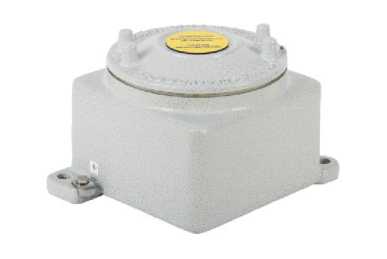

Рисунок № 4
Внешний вид.
Виброметры интеллектуальные цифровые

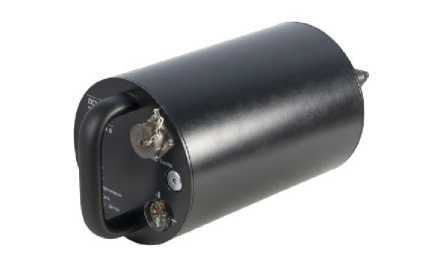

Рисунок № 5
Внешний вид.
Виброметры интеллектуальные цифровые
Рисунок № 6
Общие сведения
Дата публикации - 15.09.2022
Срок свидетельства - 16.01.2028
Номер записи -
ID в реестре СИ - 384326
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, мод. ZET 7156, мод. ZET 7152-N, мод. ZET 7152, ZET 7156, ZET 7155, ZET 7152-N, ZET 7152-E, ZET 7152, ZET 7052-N, 1174, 1173, 1155,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности -
Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.
KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.
Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.
Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.
Бесплатный
Статистика
Кол-во поверок - 1610
Выдано извещений - 1
Кол-во периодических поверок - 759
Кол-во средств измерений - 527
Кол-во владельцев - 91
Усредненный год выпуска СИ - 0
МПИ по поверкам - 373 дн.
Приказы РСТ, где упоминается данный тип СИ
№51 от 2018.01.16 Об утверждении типов средств измерений
№2282 от 2022.09.14 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (17)
Наличие аналогов СИ: Виброметры интеллектуальные цифровые (ZET 7052-N, ZET 7152-N, ZET 7152-E и ZET 7156)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35402-07 07.07.2027 |
Анализаторы спектра, А19 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
70124-18 16.01.2028 |
Виброметры интеллектуальные цифровые, ZET 7052-N, ZET 7152-N, ZET 7152-E и ZET 7156 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
39236-08 23.10.2029 |
Анализаторы спектра, ZET 017 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
54884-13 29.06.2028 |
Устройства контроля электрических цепей, ZET 452 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
54890-13 13.07.2028 |
Датчики интеллектуальные, ZET 7051 Vibrometer-485 и ZET 7151 Vibrometer-CAN Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
74502-19 25.03.2029 |
Контроллеры сбора данных многоканальные, ZET 02X, ZET 03X, ZET 05X Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85817-22 07.06.2027 |
Измерители влажности, температуры и давления, ZET 7х23 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
92256-24 03.06.2029 |
Контроллеры сбора данных, ZET Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
92986-24 23.08.2029 |
Датчики вибрации, ZET 11X Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
92986-24 23.08.2029 |
Датчики вибрации, ZET 11X Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
94040-24 11.12.2029 |
Датчики вибрации, ZET 13X Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
94364-25 17.01.2030 |
Блоки измерительные, ZET 7057 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Виброметры интеллектуальные цифровые (ZET 7052-N, ZET 7152-N, ZET 7152-E и ZET 7156)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ПМЦ" (RA.RU.312726) | 84 | 1 | 51 | 33 | 0 | 71 | 42 | 29 | ||
| ООО "ЭТМС" (RA.RU.310452) | 1431 | 273 | 793 | 638 | 1 | 273 | 113 | 160 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 19 | 0 | 19 | 0 | 19 | 0 | 19 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 9 | 0 | 6 | 0 | 3 | 0 | 3 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 8 | 0 | 8 | 0 | 6 | 0 | 6 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "НМОП" (RA.RU.311359) | 11 | 10 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 29 | 0 | 29 | 0 | 29 | 0 | 29 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Виброметры интеллектуальные цифровые (ZET 7052-N, ZET 7152-N, ZET 7152-E и ZET 7156)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
19000 | 19000 |
Программное обеспечение
выполняет настройку параметров измерений и обработку измеренных значений, метрологический самоконтроль встроенного чувствительного элемента.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует высокому уровню в соответствии с Р 50.2.077-2014.
Таблица 1
|
Идентиф икационные данные (признаки) |
Значения |
Значения |
Значения |
Значения |
|
Тип датчиков |
ZET 7052-N |
ZET 7152-N |
ZET 7152-E |
ZET 7156 |
|
Идентиф икационное наименование ПО |
ZET 7052 |
ZET 7152 |
ZET 7152 |
ZET 7156 |
|
Номер версии |
не ниже |
не ниже |
не ниже |
не ниже |
|
(идентификационный номер) ПО |
3.419 |
5.600 |
3.600 |
2.600 |
|
Цифровой идентификатор ПО |
AAEC9BD9A818FBFD15CED99AF6304D78 |
13F27D637A044281 CC26507CC56F5F42 | ||
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 | |||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброметрам интеллектуальным цифровым ZET 7052-N, ZET 7152-N, ZET 7152-E и ZET 7156
ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10--1 до 2П04 Гц.
ГОСТ Р 8.557-2002 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений линейных ускорений и плоского угла при угловом перемещении твердого тела.
ISO 16063-16 Методы калибровки датчиков вибрации и удара. Часть 16. Калибровка с помощью земного притяжения.
Технические условия «Виброметры интеллектуальные цифровые ZET 7052-N, ZET 7152-N, ZET 7152-E и ZET 7156. ЭТМС.402210.001 ТУ».
Изготовитель
Общество с ограниченной ответственностью «Электронные технологии и метрологические системы» (ООО «ЭТМС»)
124482, г. Москва, г. Зеленоград, Савёлкинский проезд, д.4, офис 2101
Тел./Факс: +7 (495) 739-39-19
Web-сайт: www.zetlab.com
E-mail: zetlab@zetlab.com
ИНН 7735144315
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия виброметров состоит в преобразовании характеристик вибрации (переменного и постоянного виброускорения, виброскорости, виброперемещения) в цифровой код по трём взаимно перпендикулярным осям X, Y и Z.
Виброметр состоит из первичного преобразователя с цифровым выходом, сигнального процессора DSP и преобразователя интерфейса, размещенных в металлическом корпусе, заполненном компаундом.
Подвижная часть первичного преобразователя виброметров представляет собой инерционную массу на подвесах, смещающуюся под действием ускорения относительно неподвижной части. При этом, подвижная часть (инерционная масса) является одной обкладкой конденсатора, а неподвижная часть - другой. При неизменном заряде на обкладках конденсатора, образованным подвижной и неподвижной частями преобразователя и изменении расстояния между ними, происходит изменение напряжения, которое преобразуется в цифровой код аналого-цифровым преобразователем для каждой из трёх взаимно перпендикулярных измерительных осей X, Y и Z. Цифровой код от первичного преобразователя поступает в сигнальный процессор DSP, где осуществляется преобразование цифрового кода в значение ускорения (скорости) и цифровая фильтрация сигнала. Преобразователь интерфейса передаёт полученные значения по интерфейсу RS-485 или CAN во внешнюю вычислительную сеть. В виброметрах ZET 7152-N, ZET 7152-E и ZET 7156 реализован непрерывный метрологический самоконтроль, осуществляемый путем оценки отклонения параметра, характеризующего критическую составляющую погрешности от установленного значения. Метрологический самоконтроль проводится с целью получения и сбора данных, используемых при диагностике и поверке виброметра в процессе его эксплуатации.
Виброметры различаются массогабаритными характеристиками и вариантами крепления в зависимости от назначения.
Виброметры промышленного исполнения версии 1 предназначены для установки на объект для долговременных измерений (мониторинг вибрации мостов, зданий и сооружений). Виброметры промышленного исполнения версии 2 предназначены для измерений вибрации оснований зданий и размещаются на фундаментах конструкций. Виброметры промышленного исполнения версии 3 используются для периодических измерений, при проведении анализа текущего состояния объекта.
Корпус виброметра оснащен разъемами и светодиодными индикаторами. Для определения направления измерительных осей, на корпусе виброметров нанесена маркировка. Общий вид виброметров в различных вариантах исполнений представлен на рисунке 1.
ZET 7052-N, ZET 7152-N, ZET 7152-E, лабораторное исполнение
ZET 7052-N, ZET 7152-N, ZET 7152-E, промышленное, исполнение версия 1
ZET 7156, промышленное исполнение, версия 1
ZET 7052-N, ZET 7152-N, ZET 7156, промышленное исполнение, версия 2
ZET 7052-N, ZET 7152-N, ZET 7156, промышленное исполнение, версия 3
Рисунок 1 - Общий вид ZET 7052-N, ZET 7152-N, ZET 7152-E и ZET 7156

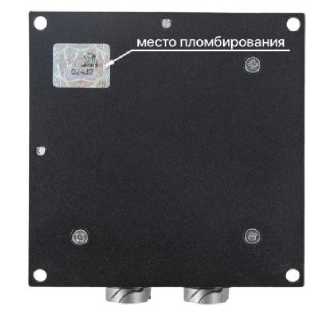

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт. |
|
Виброметры интеллектуальные цифровые ZET 7052-N, ZET 7152-N, ZET 7152-E и ZET 7156 |
ЭТМС.402210.001 |
1 шт. |
|
CD диск с программным обеспечением |
1 шт. | |
|
Паспорт |
ЭТМС.402210.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ЭТМС.402210.001 РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Модификация | ||
|
ZET 7052-N, ZET 7152-N |
ZET 7152-E |
ZET 7156 | |
|
З] |
начения | ||
|
Диапазон измерений постоянного виброускорения, м/с2 |
±70 |
±3800 |
- |
|
Пределы допускаемой основной абсолютной погрешности измерений постоянного виброускорения, м/с2 |
±4,2 |
±228 |
- |
|
Диапазон измерений переменного виброускорения, м/с2 |
от 0,01 до 50 |
от 4 до 2500 |
- |
|
Наименование характеристики |
Модификация | ||
|
ZET 7052-N, ZET 7152-N |
ZET 7152-E |
ZET 7156 | |
|
З] |
начения | ||
|
Пределы допускаемой основной относительной погрешности измерений переменного виброускорения, % |
±6 |
±6 |
- |
|
Диапазон измерений виброскорости, мм/с |
от 0,1 до 100 |
от 30 до 100 |
от 0,1 до 20 |
|
Пределы допускаемой основной относительной погрешности измерений виброскорости, % |
±6 |
±6 |
±10 |
|
Диапазон измерений виброперемещения, мм |
от 0,003 до 20 |
от 2 до 20 |
- |
|
Пределы допускаемой основной относительной погрешности измерений виброперемещения, % |
±10 |
±10 |
- |
|
Пределы допускаемой относительной дополнительной погрешности измерений переменного и постоянного виброускорения, виброскорости или виброперемещения, вызванной изменением температуры на 10 °С, % |
±0,1 |
±0,1 |
±0,1 |
|
Диапазон рабочих частот при измерении: постоянного виброускорения, Гц переменного виброускорения, Гц виброскорости, виброперемещения |
св. 0 до 200 от 3 до 200 от 10 до 200 |
св. 0 до 400 от 3 до 400 от 10 до 400 |
от 0,3 до 40 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
ZET 7052-N, ZET 7152-N |
ZET 7152-E |
ZET 7156 | ||
|
Напряжение питания, В |
от 9 до 24 | ||||
|
Потребляемая мощность, В • А, не более |
0,5 | ||||
|
Интерфейс передачи данных |
RS-485 (для ZET 7052-N) CAN 2.0 (для ZET 7152-N) |
CAN 2.0 |
CAN 2.0 | ||
|
Габаритные размеры, мм, не более: лабораторное исполнение | |||||
|
высота |
20 |
20 |
нет | ||
|
длина |
75 |
75 | |||
|
ширина |
40 |
40 | |||
|
промышленное исполнение VER.1: высота |
27 |
27 |
71 | ||
|
длина |
150 |
150 |
120 | ||
|
ширина |
60 |
60 |
71 | ||
|
VER.2: высота |
130 |
130 | |||
|
длина |
200 |
нет |
200 | ||
|
ширина |
200 |
200 | |||
|
VER.3: высота |
300 |
нет |
300 | ||
|
диаметр |
0170 |
0170 | |||
|
Наименование характеристики |
ZET 7052-N, ZET 7152-N |
ZET 7152-E |
ZET 7156 | |
|
Масса, кг, не более лабораторное исполнение |
0,04 |
0,04 |
нет | |
|
промышленное исполнение: VER.1 |
0,4 |
0,4 |
1,2 | |
|
VER.2 |
5 |
нет |
5 | |
|
VER.3 |
6 |
нет |
6 | |
|
Условия эксплуатации: | ||||
|
- температура окружающей среды, °С |
от -40 до 60 | |||
|
- относительная влажность | ||||
|
(при температуре 25 °С | ||||
|
без конденсации влаги) %, не более |
90 | |||
|
-атмосферное давление, кПа |
от 495 до 800 | |||
|
Средняя наработка на отказ, ч, |
10000 | |||
|
не менее | ||||
|
Средний срок службы, лет |
5 | |||
