ZET

0

1---------------2---------------1

-----------4-----------1

-500*

поколение

тип контроллера

кол-во каналов

расширенный частотный диапазон

Наименование

Обозначение

Количество, шт.

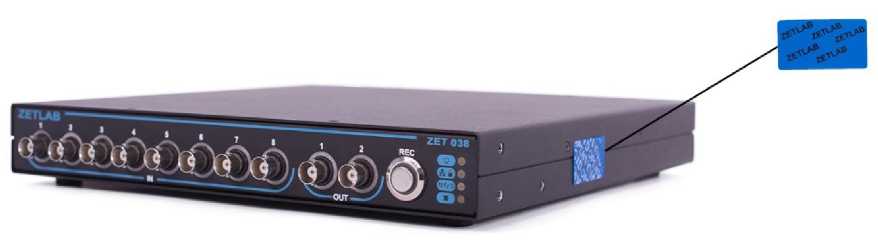

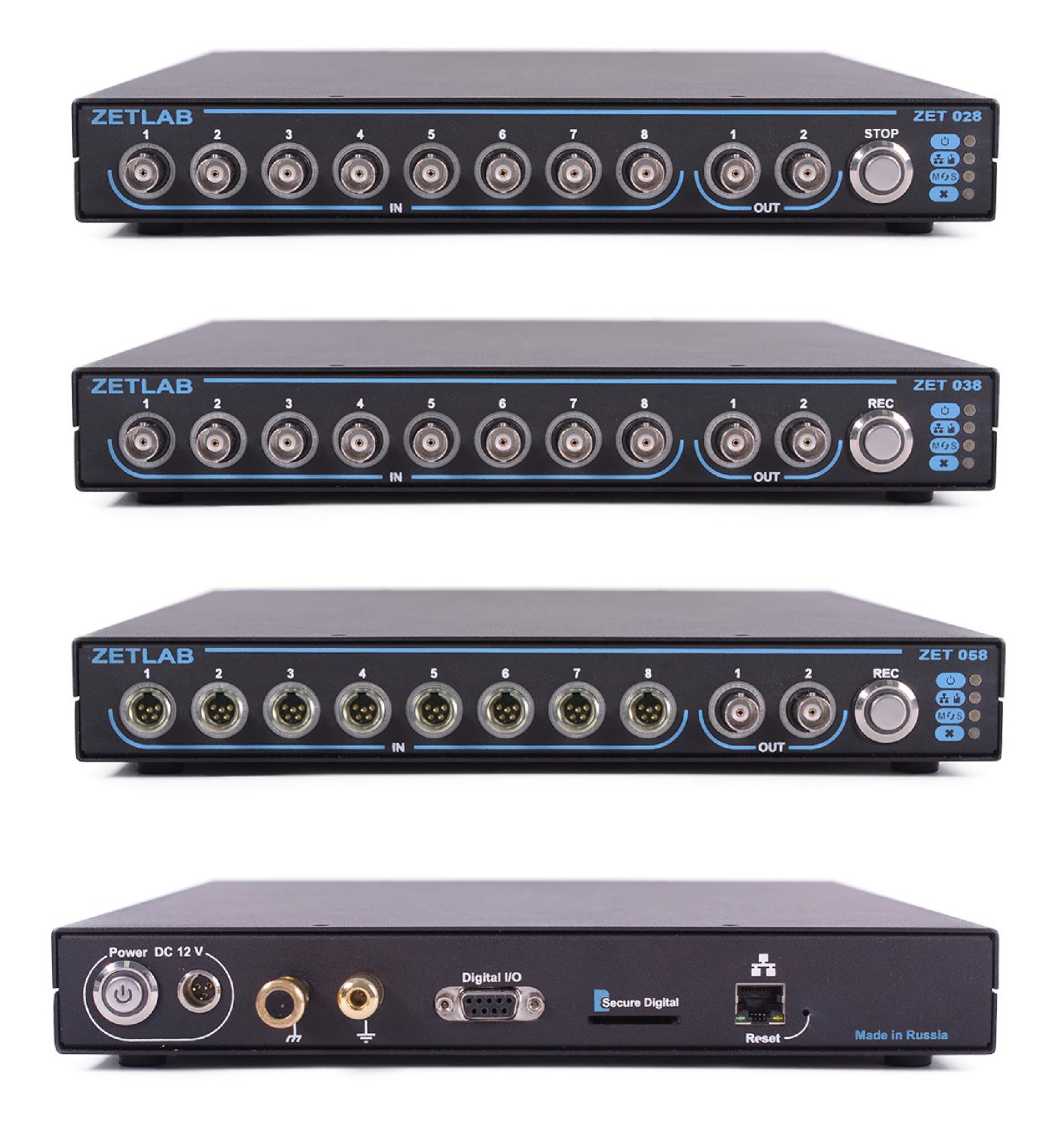

Контроллеры сбора данных многоканальные ZET 02X, ZET 03X, ZET 05X

ЭТМС.411168.008

1 шт.

CD диск с программным обеспечением

1 шт.

Паспорт

ЭТМС.411168.008 ПС

1 экз.

Руководство по эксплуатации

ЭТМС.411168.008 РЭ

1 экз.

Методика поверки

ЭТМС.411168.008 МП

1 экз.

Наименование характеристики

Модификация

ZET 02X   ZET 03X ZET 05X

Значения

Диапазон частот генерируемых и принимаемых сигналов переменного тока, Гц

от 0,01 до 20 000

Пределы допускаемой относительной погрешности установки и измерений частоты

±10^-3

Диапазон напряжений выходного сигнала постоянного тока, В

от -10 до +10

Разрешающая способность установки выходного напряжения постоянного тока и_ген, мВ

0,1

Наименование характеристики

Модификация

ZET 02X   ZET 03X ZET 05X

Значения

Пределы допускаемой абсолютной погрешности установки выходного напряжения постоянного тока ^UreH, ^мВ

± (0,005иген + 10)

Диапазон напряжений выходного сигнала переменного тока, В

от 10^-4 до 7

Разрешающая способность установки выходного напряжения переменного тока, мВ

0,1

Пределы допускаемой абсолютной погрешности установки выходного напряжения переменного тока Цген, ^мВ

± (0,005 иген + 10)

Диапазон измеряемых входных напряжений постоянного тока, В

от -10 до +10

Количество десятичных разрядов при измерении напряжения постоянного тока

4

Пределы допускаемой абсолютной погрешности измерений входного напряжения постоянного тока и_изм, мВ

± (0,005иизм + 50)

Диапазон измеряемых входных напряжений переменного тока в диапазоне от 0,1 Гц до 20000 Гц, В

от 0,001 до 7

Пределы допускаемой абсолютной погрешности измерений входного напряжения переменного тока и_изм, мВ

± (0,005 иизм + 10)

Диапазон измерений коэффициента нелинейных искажений в диапазоне частот первой гармоники от 20 Гц до 12 500 Гц с расчетом верхних гармоник до 25 кГц, но не более 8 гармоник при частоте дискретизации 50 кГц, %

от 0,01 до 90

-

-

Диапазон измерения коэффициента нелинейных искажений, дБ

от 10 до 100

-

-

Пределы допускаемой абсолютной погрешности измерений коэффициента нелинейных искажений К_н, %

±(0,1Кн+0,03)

-

-

Уровень собственных электрических шумов относительно 1 мкВ, дБ, не более:

в режиме октавный анализ

в режиме 1/3-октавный анализ

50

40

Уровень собственных электрических шумов измерительных каналов при максимальном коэффициенте усиления К_у=100, мВ, не более

0,007

Смещение постоянной составляющей измерительных каналов, мВ

от -50 до +50

Неравномерность АЧХ измерительных каналов относительно опорной частоты 1 кГц и в диапазоне рабочих частот, дБ, не более

от -0,25 до +0,25

Различие АЧХ измерительных каналов, %, не более

0,2

Количество каналов

2, 4 или 8

Наименование характеристики

Значение

Частота питающей сети, Гц

от 49,5 до 50,5

Напряжение питания переменного тока, В

от 198 до 242

Диапазон частот генерируемого синусоидального сигнала, Гц

Частоты дискретизации, кГц

100

от 0,01 до 20000

50

от 0,01 до 10000

25

от 0,01 до 5000

Диапазон частот анализируемых сигналов, Гц: - в режиме октавный анализ

от 1 до 8000

- в режиме 1/3-октавный анализ

от 1 до 20000

Потребляемая мощность, В •А, не более

500

Габаритные размеры, мм, не более: 2-канальные

высота

35

длина

160

ширина

130

4-х и 8-канальные

высота

35

длина

280

ширина

200

Масса, кг, не более

2-канальные

0,6

4-х и 8-канальные

1

Условия эксплуатации:

- температура окружающей среды, °С

от 5 до 40

- относительная влажность (при температуре 25 °С без конденсации влаги) %, не более

90

-атмосферное давление, кПа

от 495 до 800

Время непрерывной работы, ч, не менее

24

Средняя наработка на отказ, ч, не менее

13000

Средний срок службы, лет

5
