Сведения о средстве измерений: 77816-25 Влагомеры нефти поточные

Номер по Госреестру СИ: 77816-25
77816-25 Влагомеры нефти поточные
(УДВН-2п)

Назначение средства измерений:
Влагомеры нефти поточные УДВН-2п (далее - влагомеры) предназначены для измерения содержания воды в нефти, нефтепродуктах, газовых конденсатах и других жидких углеводородах в объемных долях в автоматическом режиме.

сертификация программного обеспечения
Внешний вид. Влагомеры нефти поточные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Влагомеры нефти поточные
Рисунок № 1
Внешний вид. Влагомеры нефти поточные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Влагомеры нефти поточные
Рисунок № 2

Общие сведения

Дата публикации - 03.10.2025
Срок свидетельства - 01.10.2030
Номер записи - db7a9044-b99a-3422-c488-ac1f468a2963
ID в реестре СИ - 1427006
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

УДВН-2п2, УДВН-2п1, УДВН-2п,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Научно-техническое предприятие «Годсэнд-сервис»
Страна - РОССИЯ
Населенный пункт - 141195, Московская обл. г.о. Фрязино, г. Фрязино, ул. Советская, д. 21Б, помещ. 12
Уведомление о начале осуществления предпринимательской деятельности -

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 67
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 32
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2026
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1303 от 2024.05.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)

№632 от 2026.04.01 ПРИКАЗ_Об утверждении типов средств измерений (19)

№457 от 2020.03.04 Об утверждении типов средств измерений 49

№2116 от 2021.09.27 Об утверждении типов средств измерений

№277 от 2022.02.04 ПРИКАЗ_Об утверждении типов средств измерений (16)

№902 от 2022.04.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)

№1957 от 2022.08.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)

№2253 от 2022.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)

№2257 от 2022.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2993 от 2022.11.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)

№535 от 2023.03.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)

№668 от 2023.03.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

№811 от 2023.04.12 ПРИКАЗ_Об утверждении типов средств измерений (18)

№1787 от 2023.09.04 ПРИКАЗ_Об утверждении типов средств измерений (17)

№2767 от 2023.12.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)

№135 от 2024.01.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)

№309 от 2024.02.06 ПРИКАЗ_Об утверждении типов средств измерений (16)

№734 от 2024.03.18 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1426 от 2024.06.13 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1729 от 2024.07.25 ПРИКАЗ_Об утверждении типов средств измерений (11)

№1773 от 2024.08.02 ПРИКАЗ_Об утверждении типов средств измерений (19)

№1959 от 2024.08.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (17)

№149 от 2025.01.24 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1027 от 2025.05.27 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 24 января 2025 г. № 149 «Об утверждении типов средств измерений»

№1027 от 2025.05.27 О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 24 января 2025 г. № 149 «Об утверждении типов средств измерений»

№1180 от 2025.06.16 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1180 от 2025.06.16 Об утверждении типов средств измерений

№1228 от 2025.06.19 ПРИКАЗ_Об утверждении типов средств измерений (18)

№1567 от 2025.08.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)

№1901 от 2025.09.05 ПРИКАЗ_Об утверждении типов средств измерений (14)

№1945 от 2025.09.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)

№1948 от 2025.09.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)

№2122 от 2025.10.01 ПРИКАЗ_Об утверждении типов средств измерений (15)

№2671 от 2025.12.08 ПРИКАЗ_Об утверждении типов средств измерений (17)

№2821 от 2025.12.22 ПРИКАЗ_Об утверждении типов средств измерений (16)

№245 от 2026.02.12 ПРИКАЗ_Об утверждении типов средств измерений (19)

№252 от 2026.02.13 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)

№524 от 2026.03.20 ПРИКАЗ_Об утверждении типов средств измерений (16)

№543 от 2026.03.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)

№641 от 2026.04.02 ПРИКАЗ_Об утверждении типов средств измерений (16)

№675 от 2026.04.07 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Влагомеры нефти поточные (УДВН-2п)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Научно-техническое предприятие «Годсэнд-сервис»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
77816-25
01.10.2030
Влагомеры нефти поточные, УДВН-2п
Общество с ограниченной ответственностью «Научно-техническое предприятие «Годсэнд-сервис» (РОССИЯ 141195, Московская обл. г.о. Фрязино, г. Фрязино, ул. Советская, д. 21Б, помещ. 12)
ОТ
МП
1 год
98588-26
27.05.2031
Преобразователи плотности (плотномеры) нефти поточные, ППН-1
Общество с ограниченной ответственностью «Научно-техническое предприятие «Годсэнд-сервис» (РОССИЯ 141195, Московская обл. г.о. Фрязино, г. Фрязино, ул. Советская, д. 21Б, помещ. 12)
ОТ
МП
1 год

Кто поверяет Влагомеры нефти поточные (УДВН-2п)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ПЕРМСКИЙ ЦСМ"
(RA.RU.311363)
РСТ
  • УДВН-2п
  • УДВН-2п1
  • УДВН-2п2
  • УДВН-2п4
  • 67 48 64 3 0 1 0 1

    Стоимость поверки Влагомеры нефти поточные (УДВН-2п)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение является встроенным в микропроцессорный контроллер, обеспечивает хранение калибровочных коэффициентов, осуществляет преобразование и вывод результатов измерений на внешнее регистрирующее устройство токовым сигналом 4 - 20 мА, и цифровым по интерфейсу RS 485.

    Программное обеспечение, в соответствии с которым функционируют микросхемы и транзисторы электрической схемы первичного преобразователя влагомера, при изготовлении влагомеров заносится в интегральную микросхему и не может быть изменено пользователем.

    Калибровочные коэффициенты A, B, C, D, E, F записаны в перепрограммируемое запоминающее устройство микропроцессорной платы блока электронного. Их изменение недоступно для пользователя. Калибровочные коэффициенты заносятся в паспорт влагомера.

    Калибровочные коэффициенты отображаются на графическом индикаторе для возможности сличения их со значениями, записанными в паспорте влагомера.

    Проводить калибровку влагомеров имеет право только специально обученный персонал организаций, аттестованных на право проведения калибровочных работ. Изменение калибровочных коэффициентов возможно только после подсоединения электронного ключа к влагомеру. Электронный ключ является индивидуальным для каждого влагомера. Любое изменение калибровочных коэффициентов вместе с датой записывается в память влагомера.

    Идентификационные данные встроенного программного обеспечения (далее - ПО) влагомеров приведены в таблице 1.

    Таблица 1 - Идентификационные данные встроенного программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    UDVN-2

    Номер версии (идентификационный номер ПО)

    3.7.0.5

    Цифровой идентификатор ПО

    0x3EBCBA42

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на табличку электронного блока влагомеров методом металлографики и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 5 документа «УШЕФ.414432.010 РЭ. Влагомер нефти поточный УДВН-2п. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов;

    УШЕФ.414432.010 ТУ Влагомер нефти поточный УДВН-2п. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Научно-техническое предприятие «Годсэнд-сервис»

    (ООО «НТП «Годсэнд-сервис»)

    ИНН: 5052009726

    Юридический адрес: 141195, Московская область, г.о. Фрязино, г. Фрязино, ул. Советская, д. 21б, помещ.12

    тел.: (495) 745-15-67

    Email: office@udvn.ru

    Изготовитель

    Общество с ограниченной ответственностью «Научно-техническое предприятие «Годсэнд-сервис»
    (ООО «НТП «Годсэнд-сервис»)
    ИНН: 5052009726
    Юридический адрес: 141195, Московская область, г.о. Фрязино, г. Фрязино, ул. Советская, д. 21б, помещ.12
    Адрес места осуществления деятельности: 141195, Московская область, г.о. Фрязино, г. Фрязино, ул. Советская, д. 21б
    тел.: (495) 745-15-67
    Email: office@udvn.ru

    Испытательный центр

    Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
    (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 420088, г. Казань, ул. 2-я Азинская, 7А
    Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Телефон: +7 (843) 272-70-62 Факс: +7 (843) 272-00-32
    Web-сайт: www.vniir.org
    E-mail: office@vniir.org

    Правообладатель

    Общество с ограниченной ответственностью «Научно-техническое предприятие «Годсэнд-сервис»
    (ООО «НТП «Годсэнд-сервис»)
    ИНН: 5052009726
    Юридический адрес: 141195, Московская область, г.о. Фрязино, г. Фрязино, ул. Советская, д. 21б, помещ.12
    тел.: (495) 745-15-67
    Email: office@udvn.ru

    Принцип действия влагомеров основан на поглощении энергии микроволнового излучения водонефтяной эмульсией.

    Влагомеры состоят из первичного преобразователя и блока электронного. Внешний вид влагомера приведен на рисунке 1. Корпус первичного преобразователя пломбируется свинцовой пломбой. Место пломбирования показано на рисунке 1.

    Место пломбирования

    V- V*/ ,
    Внешний вид. Влагомеры нефти поточные (УДВН-2п), http://oei-analitika.ru

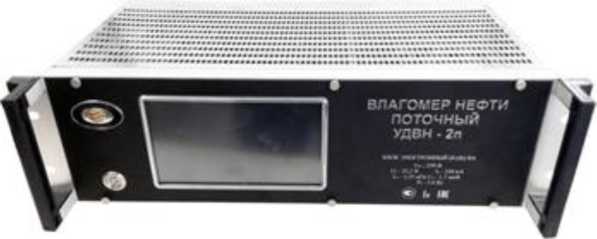

    Рисунок 1 - Влагомер нефти поточный УДВН-2п

    Первичный преобразователь состоит из СВЧ сигнального модуля и платы управления и выдает цифровые сигналы пропорциональные СВЧ мощности в опорном и измерительном каналах. Величина отношения сигналов в опорном и измерительном каналах зависит от влагосодержания в измеряемой среде.

    Блок электронный осуществляет подачу искробезопасных питающих напряжений на первичный преобразователь, отображает в цифровом виде значения влагосодержания на дисплее и формирует выходные сигналы на верхний уровень (токовый сигнал 4 - 20 мА и цифровой по интерфейсу RS485 в соответствии с протоколом ModBus RTU). Блок электронный осуществляет также контрольные и сервисные функции. Для подключения электронного ключа блок имеет разъем RS 232.

    Влагомеры выпускаются в следующих модификациях: УДВН-2п, УДВН-2п1, УДВН-2п2, УДВН-2п3, УДВН-2п4. Модификации влагомера имеют однотипную конструкцию, одинаковые средства взрывозащиты и различаются диапазоном и точностью измерения объемной доли воды, содержащейся в нефти, нефтепродуктах, газовых конденсатах и других жидких углеводородах.

    Заводской номер влагомера в четырехзначном цифровом формате наносится на корпус первичного преобразователя и на заднюю панель блока электронного ударно-точечным методом, заносится в паспорт влагомера, а также отображается на дисплее блока электронного в окне «Информация». Место нанесения знака утверждения типа и место нанесения заводского номера указаны на рисунке 2.

    Нанесение знака поверки на влагомеры не предусмотрено.

    Внешний вид. Влагомеры нефти поточные (УДВН-2п), http://oei-analitika.ru

    1ЖМО llpCKMI

    Место нанесения

    знака утверждения

    типа

    Места нанесения

    заводского номера

    ВЛАГОМЕР НЕФТИ поточный УДВН - 2п

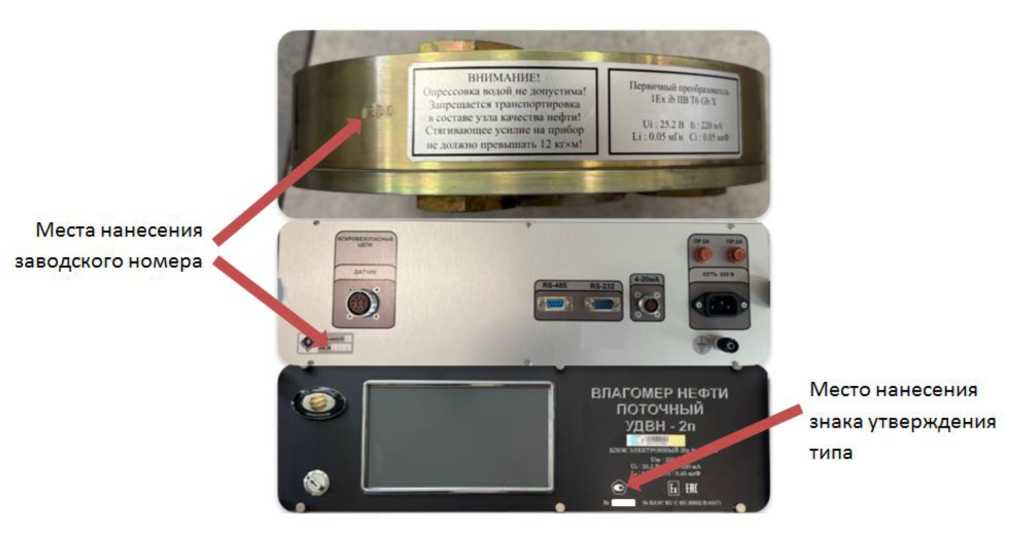

    Рисунок 2 - Места нанесения заводского номера и знака утверждения типа влагомеров нефти поточных УДВН-2п


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Первичный преобразователь

    УШЕФ.434844.010

    1 шт.

    Блок электронный

    УШЕФ.433811.010

    1 шт.

    Кабель соединительный

    УШЕФ.685662.001

    1 шт.

    Вставка

    УШЕФ.864153.001

    1 шт.

    Ключ электронный

    УШЕФ.426412.001

    1 шт.

    Паспорт

    УШЕФ.414432.010 ПС

    1 экз.

    Руководство по эксплуатации

    УШЕФ.414432.010 РЭ

    1 экз.

    Методика поверки (копия)

    1 экз.

    Продолжение таблицы 5

    Наименование

    Обозначение

    Количество

    Копия сертификата об утверждении типа СИ

    1 экз.

    Копия сертификата соответствия ТР ТС 012/2011

    1 экз.

    Кольца паронитовые уплотнительные

    2 шт.

    Вилка 2РМ14 КПН 4Ш

    1 шт.

    Кабель сетевой

    1 шт.

    Круг резиновый

    1 шт.

    Ящик упаковочный

    1 шт.


    Таблица 2 - Метрологические характеристики

    Модификация влагомера

    Диапазон измерений, объемная доля воды,

    %

    Пределы допускаемой основной абсолютной погрешности, объемная доля воды, % (W - показания влагомера, объемная доля воды, %)

    Пределы дополнительной погрешности влагомера при изменении температуры измеряемой среды на каждые 10° С от средней температуры рабочего диапазона, объемная доля воды, %, не более

    УДВН-2п

    0,01 - 2,0

    ± 0,05

    -

    УДВН-2п1

    0,01 - 6,0

    ± 0,08

    УДВН-2п2

    0,01 - 10,0

    ± 0,10

    УДВН-2п3

    0,1 - 20,0

    ± (0,10 + 0,01-W)

    ± 0,02

    УДВН-2п4

    0,1 - 30,0

    ± (0,10 + 0,015-W)

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диапазон температуры измеряемой среды, °C

    от -2 до +75*

    Диапазон плотности измеряемой среды, кг/м3

    от 530 до 1050

    Давление измеряемой среды в трубопроводе, МПа, не более

    исполнение обычное (в модели не обозначается)

    6,4

    исполнение Р100

    10

    Обработка результатов измерений

    автоматическая

    Режим работы влагомера

    непрерывный

    Представление результатов измерений

    в цифровом виде

    Время установления рабочего режима, с, не более

    20

    Выходные сигналы:

    с блока электронного сигнал постоянного тока, мА

    4 - 20

    с блока электронного цифровой интерфейс

    RS 485

    Сопротивление одного провода линии связи между первичным преобразователем и блоком электронным, Ом, не более

    5

    Потребляемая мощность, В^А, не более

    20

    Напряжение электропитания, В

    от 198 до 242

    П Продолжение таблицы 3

    Наименование характеристики

    Значение

    Масса, кг, не более

    первичный преобразователь

    12

    блок электронный

    10

    Габаритные размеры, мм, не более первичный преобразователь

    длина

    260

    ширина

    220

    высота

    70

    блок электронный

    длина

    482

    ширина

    314

    высота

    132

    Степень защиты оболочки

    первичный преобразователь

    IP65/ IP67

    блок электронный

    IP30

    Маркировка взрывозащиты

    первичный преобразователь

    1Exib IIB T6 Gb X

    блок электронный

    [Ex ib Gb] IIB

    Температура окружающей среды, °C

    первичный преобразователь

    от -2 до +50

    блок электронный

    от +5 до +50

    Относительная влажность при 30 °C, %, не более

    75

    Атмосферное давление, кПа

    от 84 до 106,7

    * разница между наибольшим и наименьшим значением

    температуры измеряемой

    среды не должна превышать 45 °C

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка на отказ с доверительной вероятностью

    0,95, ч

    25000

    Средний срок службы, лет

    10


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
