Принцип действия счетчиков заключается в преобразовании количества оборотов турбины, вращающейся под действием потока газа, в значения объема газа, считываемые с отсчетного устройства роликового типа. Вращение турбины передается на отсчетное устройство с помощью магнитной муфты.

Счетчики состоят из корпуса, оснащенного встроенным струевыпрямителем, измерительного устройства, включающего турбину, передаточного механизма с магнитной муфтой, механического отсчетного устройства с роликовым сумматором и датчиков импульсов, обеспечивающих дистанционную передачу сигналов, количество которых пропорционально прошедшему объему газа, на регистрирующие электронные устройства.

Корпус отсчетного устройства может поворачиваться на 350° для выбора удобного угла считывания показаний. Степень защиты корпуса отсчетного устройства - IP67 по ГОСТ 14254-96. Для автоматического снятия показаний со счетчиков с помощью оптических датчиков отсчетное устройство снабжено встроенным стробоскопическим диском и отражающей меткой, нанесенной на первый роликовый барабан сумматора. Кроме того, отсчетное устройство оснащено вращающимся стрелочным указателем, использующимся для генерации импульсов следующими бесконтактными коммуникационным модулями:

• -  CYBLE_SENSOR_ATEX - устройство импульсного выходного сигнала;

• -  Cyble M-Bus - устройство проводной связи по протоколу M-Bus;

• -  Cyble RF - устройство передачи информации по радиосвязи.

Для всех моделей отсчетное устройство счетчика оснащается следующими встроенными датчиками:

• -  двумя НЧ датчиками импульсов, количество выходных сигналов которых пропорционально объему газа, прошедшего через счетчик. Цена одного импульса зависит от Ду счетчика и указана в таблице 1;

• -  датчиком, регистрирующим несанкционированное воздействие магнитным полем (НВМП) на работу НЧ датчиков и обрыв НЧ кабеля от электронного корректора объема газа. Он может быть подключен к сигнализирующему устройству, которое может отслеживать подобные нештатные ситуации.

Датчики НЧ представляют собой герметичные контакты, замыкаемые магнитом, закрепленным в одной из шестеренок сумматора. Информация с датчиков об измеренном объеме газа может быть передана на:

• -  вход электронного корректора объема газа;

• -  вход интегратора (регистратора);

• -  электронный или электромеханический сумматор для дублирования показаний.

При специальном исполнении счетчиков корпус отсчетного устройства может быть изготовлен на удлиненном основании, предназначенным для увеличения расстояния между корпусом счетчика и его отсчетным устройством с целью обеспечения возможности снятия показаний при обрастании счетчика льдом в условиях низких температур.

Для отбора давления корпус счетчиков оснащен штуцером отбора давления типа Ermeto, расположенным до турбины.

С трубопроводом счетчики соединяются с помощью фланцев. Присоединительные размеры счетчиков выпускаются под стандарты ISO PN и ANSI.

Счетчики относятся к взрывозащищенному оборудованию. Уровень и вид взрывозащиты в зависимости от исполнения:

- в варианте комплектации без датчика CYBLE_SENSOR_ATEX     0ExiaIICT6/T5;

- в варианте комплектации датчиком CYBLE_SENSOR_ATEX      0ExiaIICT3.

При специальном исполнении с повышенной антикоррозийной защитой счетчики изготавливаются с тефлоновым (PTFE) покрытием корпуса (внутри и снаружи) и внутренних элементов счетчика, включая измерительное устройство, турбинное колесо, вал магнитной муфты передаточного механизма.

По специальному заказу счетчики комплектуются различными дополнительными устройствами:

• -  встроенными гильзами для датчиков температуры (максимально -  2 шт.),

монтируемыми в корпус счетчика после турбины и не сказывающимися на его погрешности измерений;

• -  масляным насосом для смазки подшипников турбины;

• -  бесконтактным импульсным НЧ датчиком CYBLE_SENSOR_ATEX, обеспечивающим дистанционную передачу сигналов, количество которых пропорционально прошедшему объему газа, на регистрирующие электронные устройства;

• -  датчиком Cyble M-BUS, использующимся для подключения интерфейса для дистанционного считывания показаний по шине M-BUS;

• -  радиочастотным беспроводным бесконтактным импульсным датчиком Cyble RF;

• -  среднечастотным (СЧ) датчиком импульсов индуктивного типа, частота импульсов

которых пропорциональна текущему расходу газа;

• -  высокочастотными (ВЧ) датчиками импульсов индуктивного типа (максимально - 3 шт.), частота импульсов которых пропорциональна текущему расходу газа;

• -  дополнительным штуцером отбора давления типа Ermeto;

• -  перфорированным выпрямителем потока для счетчиков с Ду от 200 до 500 мм, устанавливаемым во встроенный струевыпрямитель.

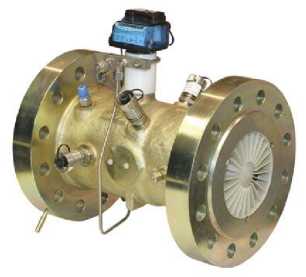

Счетчики газа не имеют ни встроенного, ни внешнего программного обеспечения. Внешний вид счетчиков газа турбинных TZ/FLUXI показан на рисунке 1.

Вариант исполнения счетчиков с удлиненным основанием отсчетного устройства показан на рисунке 2.

Рисунок 1

Рисунок 2

Пределы допускаемой относительной погрешности при измерении объема газа:

При специальном исполнении счетчиков пределы допускаемой относительной погрешности при измерении объема газа:

При специальном исполнении счетчиков температура

окружающего воздуха и измеряемой среды,°С            от минус 40 до 60

Температура окружающего воздуха при транспортировке

и хранении,°С                                        от минус 40 до 70

Емкость отсчетного устройства, м³:

- 9999999,99 м³ (9 оцифрованных барабанов ) для счетчиков с Ду 50 мм;

- 99999999,9 м³ (9 оцифрованных барабанов ) для счетчиков с Ду от 80 до 150 мм;

- 999999999 м ³ (9 оцифрованных барабанов ) для счетчиков с Ду от 200 до 500 мм.

Стандартно счетчик поставляется с градуировкой в диапазоне измерений расходов Qmin/Qmax 1:20 или 1:30. По специальному заказу счетчики, предназначенные для измерений в диапазоне давления больше 4 бар, поставляются с градуировкой при высоком давлении в расширенном диапазоне измерений расходов Qmin/Qmax до 1:50.

Остальные технические характеристики счетчиков приведены в таблице 1, материал корпуса -в таблице 2, масса счетчиков - в таблице 3, средние величины потери давления на счетчиках -в таблице 4.

Таблица 1

Примечания: * - стандартная комплектация; ** - по заказу;

(1)- в таблице указаны значения расхода газа при рабочих условиях (в газопроводе);

(2)- при использовании ВЧ датчика импульсов турбина счетчика изготавливается из алюминия

Таблица 2

Обозначения: 1- материал корпуса: A - чугун EN-GJS-400-18LT (GGG40.3); B - сталь GS (литье низкого давления); C - сталь GS (литье высокого давления); D - сталь (сварной корпус);

2- ISO PN, ANSI - международные нормы, регламентирующие давление газа.

Таблица 3

Таблица 4
