Сведения о средстве измерений: 69490-17 Корректор объема газа

Номер по Госреестру СИ: 69490-17
69490-17 Корректор объема газа
(CORUS)

Назначение средства измерений:
Корректор объема газа CORUS (далее - корректор) предназначен для измерений температуры и абсолютного давления природного газа, измерения количества импульсов от преобразователей расхода и вычисления расхода и объема природного газа при стандартных условиях.

сертификация программного обеспечения
Внешний вид. Корректор объема газа, http://oei-analitika.ru рисунок № 1
Внешний вид.
Корректор объема газа
Рисунок № 1
Внешний вид. Корректор объема газа, http://oei-analitika.ru рисунок № 2
Внешний вид.
Корректор объема газа
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 161244
ID в реестре СИ - 383644
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Корректор обьема газа CORUS, Корректор оббьема газа CORUS, SEVC-D (CORUS), CORUS,

Производитель

Изготовитель - Фирма "Itron GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.

Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.

В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1825 дн.

Наличие аналогов СИ: Корректор объема газа (CORUS)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Itron GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
13839-14
14.05.2019
Счетчики газа ротационные, Delta
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
5 лет
14350-12
19.06.2022
Счетчики газа турбинные, TZ/FLUXI
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
8 лет
14351-12
19.06.2022
Счетчики газа мембранные, G4-RF1, G6-RF1, G10
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
10 лет
16991-12
07.06.2022
Счетчики газа мембранные, G16, G25, G40
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
8 лет
25802-06
01.07.2011
Комплексы измерительные объема газа, SEVC-D (СЕВС-Д)
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
5 лет
47470-11
11.08.2016
Комплексы измерительные объема газа, CORUS
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
5 лет
50499-12
07.06.2022
Корректоры объема газа, CORUS
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
5 лет
57994-14
23.07.2019
Корректоры объема газа, CORUS Compact
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
5 лет
58099-14
08.08.2019
Счетчики газа диафрагменные, G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
10 лет
69490-17

Корректор объема газа, CORUS
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
МП
5 лет
70748-18

Корректор объема газа, CORUS
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
МП
5 лет
13839-19
02.07.2024
Счетчики газа ротационные, Delta
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
МП
5 лет
47470-19
25.12.2024
Комплексы измерительные объема газа, CORUS
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
МП
5 лет

Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.

Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.

В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.

Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Корректор объема газа (CORUS)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
(RA.RU.311380)
РСТ
  • Корректор обьема газа CORUS
  • Корректор оббьема газа CORUS
  • SEVC-D (CORUS)
  • 3 0 3 0 3 0 3
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • CORUS
  • 1 0 1 0 1 0 1

    Стоимость поверки Корректор объема газа (CORUS)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    3661 3661

    Программное обеспечение

    Встроенное программное обеспечение корректора разделено на два отдельных микроконтроллера, расположенных на плате ввода/вывода и процессорной плате, при этом функционально состоит из трех следующих частей:

    - метрологически значимое встроенное программное обеспечение, предназначенное для аналоговых измерений на плате ввода/вывода («Metrol»);

    - метрологически значимое встроенное программное обеспечение («Kernel»), управляющее ядром продукта и обеспечивающее целостность всех метрологических функций;

    - метрологическое незначимое встроенное программное обеспечение, осуществляю -щее управление всеми функциями, не имеющими отношения к метрологии («Application»).

    Доступ к загрузке программного обеспечения «Metrol» и «Kernel» блокируется переключателем режима программирования, изменение метрологически значимого программного обеспечения невозможно без нарушения установленных на корректоре пломб.

    Идентификационные данные ПО корректоров приведены в таблицах 1 и 2.

    Таблица 1 - Идентификационные данные ПО корректоров («Kernel»)

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    kernel ker101 3FDA.mot

    Номер версии (идентификационный номер) ПО

    Kerl.01

    Цифровой идентификатор ПО

    03FDA

    Алгоритм вычисления цифрового идентификатора

    CRC

    Таблица 2 - Идентификационные данные ПО корректоров («Metrol»)

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    corus io 100.mot

    Номер версии (идентификационный номер) ПО

    Metl.00

    Цифровой идентификатор ПО

    310EF

    Алгоритм вычисления цифрового идентификатора

    CRC

    Защита ПО корректоров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочный шильдик корпуса корректора и на титульный лист паспорта методом печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к корректору объема газа CORUS

    ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

    ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

    ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода

    Техническая документация фирмы-изготовителя

    Поверка

    Поверка

    осуществляется по документу МП 208-050-2017 «Корректор объёма газа CORUS. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.09.2017 г.

    Основные средства поверки:

    • - калибратор температуры RTC-157 B (регистрационный номер 46576-11), диапазон воспроизведения температуры от минус 45 до 155 °C, погрешность установления заданной температуры не более ±0,1 °C, погрешность измерения температуры с внешним термопреобразователем STS-200 не более ±0,011 °C;

    • - манометр грузопоршневой МП-6 (регистрационный номер 52189-12), диапазон задания давления от 0,06 до 0,6 МПа, класс точности 0,02;

    • - калибратор MCX-II (регистрационный номер 21591-07), диапазон задания частоты импульсов от 0,01 до 10 кГц;

    • - барометр БРС-1 М-1 (регистрационный номер 16006-97), диапазон измерений абсолютного давления от 600 до 1100 гПа, пределы допускаемой абсолютной погрешности ±33 Па.

    Лист № 5 Всего листов 5 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

    Знак поверки наносится в паспорт корректора или на свидетельство о поверке и на пломбы, устанавливаемые на две защитные пластины, блокирующие доступ к процессорной плате и блоку метрологических компонентов платы ввода/вывода.


    Изготовитель


    Фирма «Itron GmbH», Германия Адрес: Hardeckstr. 2; D-76185 Karlsruhe, Germany

    Заявитель

    Общество с ограниченной ответственностью «Газпром инвест» (ООО «Газпром инвест»)
    ИНН 7810483334
    Адрес: 196210, г. Санкт-Петербург, Стартовая улица, д. 6, лит. Д
    Тел./факс: +7 (812) 455-17-00 / +7 (812) 455-17-41
    E-mail: office@invest.gazprom.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Тел./факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Принцип действия основан на преобразовании корректором электрических сигналов, поступающих от измерительных преобразователей температуры, давления и объемного расхода природного газа (далее - газ) в рабочих условиях, в значения измеряемых величин с последующим определением объемного расхода и объема газа, приведенных к стандартным условиям на основании известных зависимостей. Коэффициент сжимаемости природного газа вычисляется по ГОСТ 30319.2-2015.

    Конструктивно корректор выполнен в виде электронного блока, заключенного в герметичный поликарбонатный корпус со встроенным источником питания (литиевая батарея), к которому подключены преобразователь абсолютного давления и термометр сопротивления. В качестве преобразователя абсолютного давления, входящего в состав корректора, используются преобразователи фирмы «Keller AG», Швейцария. В качестве термометра сопротивления, входящего в состав корректора, используются термометр сопротивления Pt 1000 (класса точности А по ГОСТ 6651-2009) (далее - термометр сопротивления).

    В составе электронного блока имеются три платы:

    • - плата жидкокристаллического дисплея;

    • - процессорная плата, на которой установлены ключевые компоненты прибора (микроконтроллер и его периферийные устройства);

    • - плата ввода/вывода, на которой расположены все разъемы, микросхемы для сбора данных давления и температуры, обработки импульсов, аварийных импульсов нарушения защиты, цифровых входных и выходных импульсов, пассивный порт RS-232 и встроенная литиевая батарея.

    На графическом жидкокристаллическом дисплее выводятся:

    • - объем газа в рабочих условиях, м3;

    • - объем газа, приведенный к стандартным условиям, м3;

    • - расход газа в рабочих условиях, м3/ч;

    • - расход газа, приведенный к стандартным условиям, м3/ч;

    • - абсолютное давление газа, бар;

    • - температура газа, °С;

    • - коэффициенты сжимаемости и коррекции;

    • - текущие дата и время;

    • - версия и дата встроенного программного обеспечения корректора;

    • - 4 значения контрольных сумм CRC, управляемых встроенным программным обеспечением «Kernel»;

    • - статусы текущих и предыдущих аварийных сигналов тревоги;

    • - положение переключателей режима программирования «Прог.» и пользовательского «Польз.»;

    • - серийный номер корректора;

    • - серийный номер и диапазон измерений преобразователя давления;

    • - серийный номер и диапазон измерений термометра сопротивления;

    - метод расчета коэффициента сжимаемости;

    - цена входного импульса от счетчика газа;

    - остаточный срок службы батареи;

    - компонентный состав газа;

    - база данных зарегистрированных параметров и событий. Информация хранится в циклически записываемой базе данных (до 5900 записей) с программируемыми интервалами времени: 1, 2, 3, 4, 5, 10, 15, 20, 30 мин, 1 ч.

    Корректор имеет цифровые интерфейсы: оптический порт и интерфейс RS-232. Общий вид корректора представлен на рисунке 1.

    Внешний вид. Корректор объема газа (CORUS), http://oei-analitika.ru

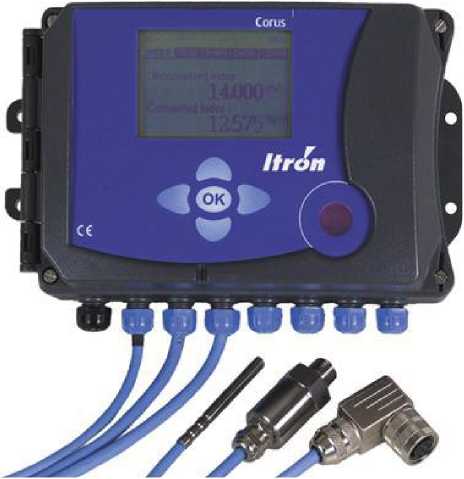

    Рисунок 1 - Общий вид корректора объема газа CORUS

    Схема пломбировки для защиты от несанкционированного доступа к элементам конструкции корректора, обозначение мест нанесения знаков поверки представлены на рисунке 2.

    Внешний вид. Корректор объема газа (CORUS), http://oei-analitika.ru

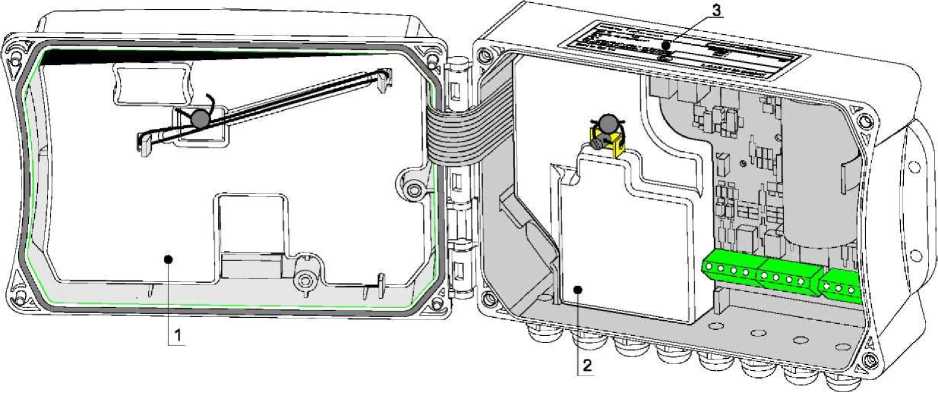

    Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки

    • 1 - защитная пластина процессорной платы

    • 2 - защитная пластина блока метрологических компонентов платы ввода/вывода

    • 3 - маркировочный шильдик с метрологическими параметрами настройки корректора


    Таблица 5 -

    Наименование

    Обозначение

    Кол-во

    Корректор объема газа CORUS

    1

    Методика поверки

    МП 208-050-2017

    1

    Руководство по эксплуатации

    1

    Паспорт

    1


    Таблица 3 - Метрологические характеристики

    Наименование характеристики

    Значение

    Максимальная частота выходных импульсов от счетчика газа, Гц

    2

    Пределы допускаемой абсолютной погрешности при измерении количества импульсов, импульс

    ±1

    Диапазон измерений абсолютного давления газа, МПа

    от 0,09 до 1

    Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении абсолютного давления газа, %

    ±0,15

    Диапазон измерений температуры газа, °С

    от -20 до +50

    Пределы допускаемой абсолютной погрешности при измерении температуры газа, °С

    ±0,3

    Пределы допускаемой относительной погрешности вычислений объема природного газа при стандартных условиях, обусловленные программной реализацией алгоритмов, %

    ±0,05

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры природного газа:

    - диапазон изменений абсолютного давления газа, МПа

    от 0,55 до 0,65

    - диапазон изменений плотности природного газа при стандартных условиях, кг/м3

    о 0,68 до 0,71

    - диапазон изменений молярной доли азота, %

    от 0,5 до 0,9

    - диапазон изменений молярной доли диоксида углерода, %

    от 0,06 до 0,3

    Условия эксплуатации:

    - диапазон температур окружающего воздуха, °С

    от -25 до +55

    - относительная влажность при температуре плюс 35 °С, %

    до 85

    - атмосферное давление, кПа

    от 84 до 106,7

    Электропитание, В литиевая батарея

    3,6

    Маркировка взрывозащиты

    0ExiaIICT4X

    Габаритные размеры электронного блока, мм

    - длина

    222

    - ширина

    145

    - глубина

    86

    Масса, кг

    - электронного блока

    1,5

    - преобразователей

    0,5


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
