Номер по Госреестру СИ: 57994-14
57994-14 Корректоры объема газа
(CORUS Compact)

Назначение средства измерений:
Корректоры объема газа CORUS Compact (далее - корректоры) предназначены для измерений в рабочих условиях объема и объемного расхода природного газа по ГОСТ 5542-87 «Газы горючие природные для промышленного и коммунально-бытового назначения» и других неагрессивных газов в рабочих условиях и приведения значений измеренного объема и расхода к стандартным условиям.

Аналитический паспорт типа средства измерений

57994-14 — Корректоры объема газа

CORUS Compact

Фирма "Itron GmbH" ГЕРМАНИЯ МПИ: 5 лет Действует
0
организаций
0
владельцев
1
версий
0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
67%
Полнота данных
карточка, рынок, документы и связи
13
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
входит в перечень ПП РФ № 250

Автоматические аналитические выводы

  • В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
  • Тип найден в перечне средств измерений, поверка которых регулируется специальным перечнем по ПП РФ № 250.
  • Интегральная полнота карточки и связанных аналитических данных оценивается в 67%.

Документы и быстрые переходы

Описание типа ФГИС «Аршин» 009lab.ru
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных

Динамика поверок по годам

Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.

Структура поверок

Темпы изменения год к году

Динамика доли непригодности

Крупнейшие организации-поверители

Парето концентрации рынка

Лидеры текущего года

Сектор поверителей

Федеральные округа

Российская система калибровки

РСК DCC Portal — цифровые сертификаты калибровки

Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.

Калибровка · DCC · реестрrsk.rostest.ru
IT-решения для метрологии

MetrologyNet — автоматизация метрологических процессов

Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.

Автоматизация и Data Sciencemetrologynet.ru

Цена, объём работ и размер парка

Распределение цен

Профиль возраста парка

Объём поверок сгруппирован по среднему возрасту парка у организаций.

Фактический профиль межповерочных интервалов

Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.

Крупнейшие владельцы парка

Категории владельцев

Топ владельцев: экземпляры и поверки

ВладелецКатегорияКоличество СИКоличество поверокПоверок на одно СИ

Наиболее массовые модификации

Продолжительность версий

Полнота данных

История версий типа СИ

UUIDНомер типаНачало версииОкончание версииСостояние
ff694ece-3598-8569-abac-0c1e114fcb5657994-142020-05-07актуальная
Официальный государственный ресурс

ФГИС «Аршин» — Федеральный информационный фонд

Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.

Росстандарт · официальный порталfgis.gost.ru
Цифровой ресурс Ростеста

SOFT.Rostest — программные и цифровые решения

Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

ПО и цифровые сервисыsoft.rostest.ru

Исходные отчетные блоки — улучшенный режим

Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку Фильтры по столбцам CSV / Excel Полный экран
Возраст парка
В выгрузку попадают строки с учётом текущих фильтров и сортировки. Таблицы загружаются…

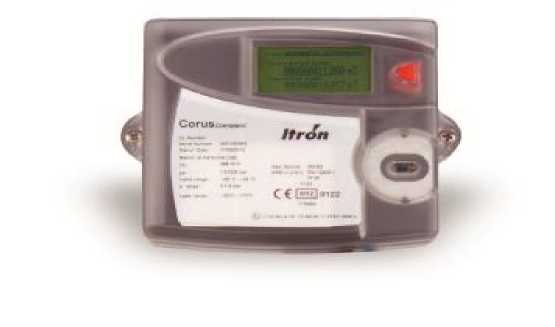

Внешний вид. Корректоры объема газа, http://oei-analitika.ru рисунок № 1
Внешний вид.
Корректоры объема газа
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 23.07.2019
Номер записи - 148548
ID в реестре СИ - 370948
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "Itron GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 300 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Корректоры объема газа (CORUS Compact)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Itron GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
13839-14
14.05.2019
Счетчики газа ротационные, Delta
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
5 лет
14350-12
19.06.2022
Счетчики газа турбинные, TZ/FLUXI
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
8 лет
14351-12
19.06.2022
Счетчики газа мембранные, G4-RF1, G6-RF1, G10
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
10 лет
16991-12
07.06.2022
Счетчики газа мембранные, G16, G25, G40
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
8 лет
25802-06
01.07.2011
Комплексы измерительные объема газа, SEVC-D (СЕВС-Д)
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
5 лет
47470-11
11.08.2016
Комплексы измерительные объема газа, CORUS
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
5 лет
50499-12
07.06.2022
Корректоры объема газа, CORUS
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
5 лет
57994-14
23.07.2019
Корректоры объема газа, CORUS Compact
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
5 лет
58099-14
08.08.2019
Счетчики газа диафрагменные, G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
10 лет
69490-17

Корректор объема газа, CORUS
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
МП
5 лет
70748-18

Корректор объема газа, CORUS
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
МП
5 лет
13839-19
02.07.2024
Счетчики газа ротационные, Delta
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
МП
5 лет
47470-19
25.12.2024
Комплексы измерительные объема газа, CORUS
Фирма "Itron GmbH" (ГЕРМАНИЯ )
ОТ
МП
5 лет

Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.

Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.

В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.

Стоимость 300 руб. или по подписке

Кто поверяет Корректоры объема газа (CORUS Compact)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Корректоры объема газа (CORUS Compact)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Кузбасский ЦСМ
Кемеровская область
3890 4029
ФБУ Красноярский ЦСМ
Красноярский край
4285 4029
ФБУ Тест-С.-Петербург
Санкт-Петербург
3661 4029
ФБУ Томский ЦСМ
Томская область
4279 4029

Программное обеспечение

Корректоры имеют встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показаны на рисунках 2 и 3.

г

Л а Пил И ;*тЬ п Ь-НЧА I

<ч*1ПОГ

Ввод RS-233

Мет реп ASSP

НЧ

Блодлйй пулы: нарушения ээщть

Микр««тгфШ1 нер + г-мдп «аир пчжф чстр-еа

Йытадь ■Вил Ламп л

Внлоя I iB«r rt!t.ui > Ве'ййЗ i&V Л*чП ’

HLC'MWiPieff

«Ж н*< <ФИ*Пф DOCK! 0000 Oil li-w «‘rtW сйМЖТйо 00000000 OilUimj

.Ъглмге

1_ Виеик * н Внши ■

Рисунок 2

Рисунок 3

Идентификационные данные ПО корректоров по МИ 3286-2010 приведены в таблице 1.

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии

(идентификационный номер)

программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Метрологически значимое встроенное

ПО

-

0.52

0x06BA

CRC-16

Основные функции частей ПО:

в составе корректора имеются три платы :

- плата жидкокристаллического дисплея ;

- главная плата , на которой установлены ключевые компоненты (микроконтроллер и его периферийные устройства: модули оперативной и флэш-памяти, микросхемы для сбора данных давления и температуры, обработки НЧ импульсов, аварийных импульсов нарушения защиты, цифровых выходных импульсов, а также резервная литиевая батарея);

- плата модульного интерфейса , предназначенная для подключения дополнительных встроенных плат интерфейса RS-232 или RS-485 (по специальному заказу).

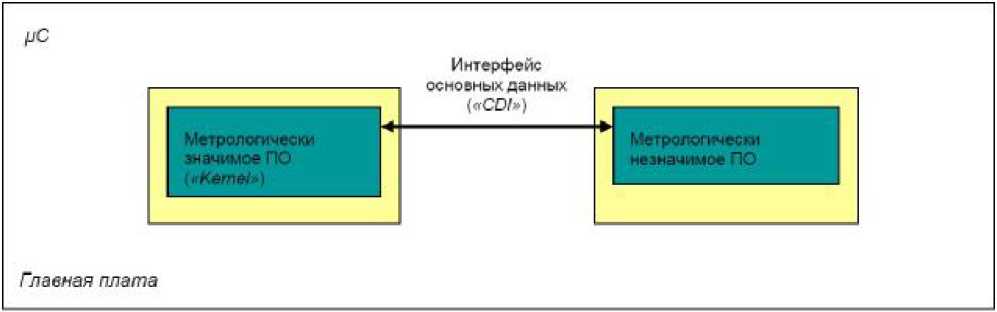

Встроенное ПО корректора выполнено в одном микроконтроллере, расположенном на главной плате, при этом функционально состоит из двух следующих частей:

- метрологически значимое встроенное ПО, управляющее всеми метрологическими функ -циями и параметрами и обеспечивающее их целостность

- метрологически незначимое встроенное ПО, осуществляющее управление всеми функ -циями, не имеющими отношения к метрологии.

Метрологически значимая часть ПО отделена от метрологически незначимой части с предоставлением приоритета выполнению метрологических задач, обмен данными между ними осуществляется при помощи защитного интерфейса основных данных («CDI»).

Доступ к загрузке метрологически значимого ПО блокируется переключателем режима программирования, таким образом, изменение его невозможно без нарушения установленных на корректоре метрологических пломб. Метрологически незначимое ПО может обновляться без нарушения установленных метрологических пломб.

Устройство корректора обеспечивает возможность информационной связи:

- по оптоэлектронному интерфейсу посредством оптической головки ;

- по последовательному интерфейсу RS-232 (1 пассивный порт );

- по последовательному интерфейсу RS-485 (1 пассивный порт ) (в варианте комплекта -ции дополнительной встроенной платой интерфейса RS-485).

Опрос корректора осуществляется как непосредственно с компьютера через оптическую головку или коммуникационный блок искробезопасной защиты, так и с помощью PSTN/GSM модема с использованием программного обеспечения, поставляемого по специальному заказу.

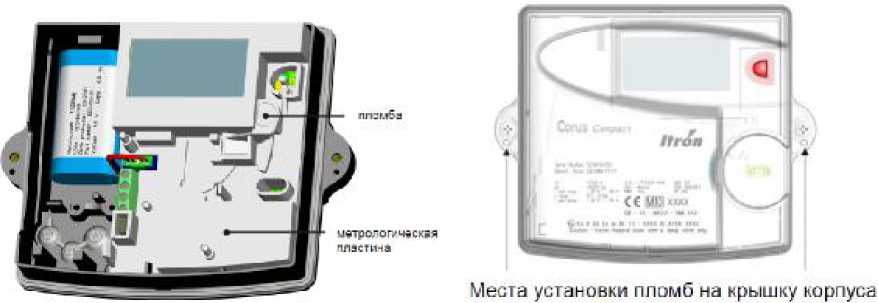

Конструкция корректора предусматривает возможность установки пломб, предназначенных для защиты от несанкционированного доступа к следующим элементам корректора:

к элементам, обеспечивающим метрологическую настройку корректора ;

к клеммам подключения термометра сопротивления , преобразователя давления и НЧ кабеля корректора;

к переключателю режима программирования , с помощью которого блокируется доступ к

смене метрологических настроек корректора.

Пломбирование корректора предусматривает установку пломбы на защитную пластину, блокирующую доступ к главной плате (рисунок 4).

Оттиск поверительного клейма наносится на маркировочный шильдик корректора методом печати при осуществлении первичной поверки на заводе-изготовителе или на пломбы, устанавливаемые на защитую пластину, блокирующую доступ к главной плате.

Рисунок 4

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - С.


Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

Знак утверждения типа

Знак утверждения типа

наносят на маркировочный шильдик корпуса корректора и на титульный лист паспорта методом печати.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

методика прямых измерений изложена в ГОСТ Р 8.740-2011 «ГСИ. Расход и количество газа. Методика выполнения измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков» и в руководстве по эксплуатации «Корректоры объема газа CORUS Compact».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к корректорам объема газа CORUS Compact

1 ГОСТ Р 8.618-2006 «ГСИ . Государственная поверочная схема для средств измерений объемного и массового расходов газа».

2 ГОСТ 30319.2-96 «Газ природный . Методы расчета физических свойств. Определение коэффициента сжимаемости».

  • 3 Техническая документация фирмы-изготовителя .

Поверка

Поверка

осуществляется по методике МП-2550-0239-2014 «Корректоры объема газа CORUS

Compact. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И.Менделеева» 4 апреля 2014 г.

Основные средства измерений, необходимые при поверке корректора:

  • - барометр PTB220 А, погрешность ± 0,15 гПа;

  • - манометры грузопоршневые по ГОСТ 8291-83:

МП-2,5, диапазон измерений (от 0,25 до 2,5) кгс/см2, погрешность ± 0,02 % или ± 0,05 %;

МП-6, диапазон измерений (от 0,6 до 6,0) кгс/см2, погрешность ± 0,02 % или ± 0 ,05 %.

  • - стенд СКС6, пределы допускаемой относительной погрешности формирования сигналов частоты ± 0,0035 %;

  • - калибратор температуры ТС2000, диапазон измерений (от минус 40 до 150) °С;

  • - термометр сопротивления платиновый ПТС-10М, второго разряда.


Изготовитель

Фирма «Itron GmbH», Германия.
Адрес: Hardeckstr. 2; D-76185 Karlsruhe, Germany.

Заявитель

ООО «Айтрон», Россия.
Адрес: 109147, Москва, ул.Воронцовская, д.17, тел.: +7 (495) 935 76 26, факс: +7 (495) 935 76 40.

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева». Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru

Принцип действия основан на преобразовании корректором электрических сигналов, поступающих от измерительных преобразователей температуры, давления и объемного расхода газа в рабочих условиях, в значения измеряемых величин с последующим определением объемного расхода и объема газа, приведенных к стандартным условиям на основании известных зависимостей.

Объем природного газа в стандартных условиях вычисляется по одному из методов соответствии с ГОСТ 30319.2-96: AGA8-92 DC, GERG-91 мод., NX19 мод., NX19, по 16 Z-коэффициентам.

Температура, давление и коэффициент сжимаемости, соответствующие стандартным условиям, вводятся в корректор как исходные данные.

Ввод этих данных осуществляется с помощью специального программного обеспечения, посредством:

  • - персонального компьютера через оптическую головку или коммуникационный блок искробезопасной защиты;

  • - персонального компьютера при помощи PSTN/GSM модема.

Конструктивно корректор выполнен в виде электронного блока, заключенного в герметичный поликарбонатный корпус (степень защиты IP65 по ГОСТ 14254-96).

Корректор комплектуется преобразователем абсолютного давления и термометром сопротивления, встроенным источником питания (литиевая батарея).

В качестве преобразователя абсолютного давления, входящего в состав корректора, используются преобразователи фирмы «Huba Control AG», Швейцария.

В качестве термометра сопротивления, входящего в состав корректора, используются термометр сопротивления Pt 1000 (кл. B по ГОСТ 6651-2009) (далее - термометр сопротивления).

На графическом жидкокристаллическом дисплее выводятся:

  • - объем газа в рабочих условиях (индекс нескорректированного объема), м3;

  • - объем газа, приведенный к стандартным условиям (индекс скорректированного объема), нм3;

  • - расход газа в рабочих условиях, м3/ч;

  • - расход газа, приведенный к стандартным условиям, м3/ч;

  • - абсолютное давление газа, бар;

  • - температура газа, °С;

  • - коэффициент сжимаемости;

  • - коэффициент коррекции;

  • - текущие дата и время;

  • - версия и дата встроенного программного обеспечения корректора;

  • - контрольная сумма исполняемого кода (CRC), управляемая встроенным программным обеспечением «Kernel»;

  • - статусы текущих и предыдущих (хранящихся в памяти) аварийных сигналов тревоги;

  • - положение переключателя режима программирования «Прог.»;

- серийный номер корректора ;

- серийный номер и диапазон измерений преобразователя давления ;

- серийный номер и диапазон измерений термометра сопротивления ;

- метод расчета коэффициента сжимаемости ;

- цена входного импульса от счетчика газа ;

- остаточная емкость батареи;

- компонентный состав газа ;

- тарифы и тарифные индексы объема , идентификационная таблица текущего тарифа ;

- база данных зарегистрированных параметров и событий .

Информация хранится в циклически записываемой базе данных (до 4096 записей) с программируемыми интервалами времени.

Корректор имеет цифровые интерфейсы: оптический порт со скоростью обмена 12009600 бод; интерфейс RS-232 со скоростью обмена 300-19200 бод, интерфейс RS-485 со скоростью обмена 300-38400 бод.

Корректор изготавливается взрывозащищенным с маркировкой взрывозащиты: 0ExiaIIAT3X.

По специальному заказу корректор комплектуется следующими дополнительными устройствами:

- дополнительной встроенной платой интерфейса RS-485;

- погружной гильзой для термометра сопротивления ;

- монтажным комплектом для подсоединения преобразователя давления к счетчику газа;

- оптической головкой ;

- модемом для удаленного доступа к корректору при помощи телефонной сети , устанав -ливаемым во взрывобезопасной зоне;

- GSM- модемом для удаленного доступа к корректору при помощи сотовой сети стандар -та GSM, устанавливаемым во взрывобезопасной зоне.

Внешний вид корректоров показан на рисунке 1.

Внешний вид. Корректоры объема газа (CORUS Compact), http://oei-analitika.ru

Рисунок 1


Таблица 3

Комплектующие элементы

Кол-во

Обязательная комплектация

Комплектация по заказу

1 Термометр сопротивления Pt 1000

1 шт.

+

2 Преобразователь давления

1 шт.

+

3 Электронный блок вычислителя

1 шт.

+

4 Руководство по эксплуатации, паспорт, методика поверки

1 экз.

+

5 Дополнительная встроенная плата интерфейса RS

485

1 шт.

+

6 Погружная гильза для установки термометра сопротивления

1 шт.

+

7 Монтажный комплект для подсоединения преобразователя давления

1 шт.

+

8 Оптическая головка

1 шт.

+

9 Модем для удаленного доступа к корректору при помощи телефонной сети

1 шт.

+

10 GSM-модем для удаленного доступа к корректору при помощи сотовой сети стандарта GSM

1 шт.

+

11 Программное обеспечение для дистанционного считывания показаний

1 шт.

+


Основные метрологические и технические характеристики корректоров представлены в таблице 2.

Таблица 2

Наименование характеристики

Значение характеристики

Максимальная частота выходных НЧ импульсов от счетчика газа, Гц

3

Пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значения объема и расхода газа в рабочих условиях, %

± 0,05

Пределы допускаемой относительной погрешности вычислений объемного расхода и объема газа при стандартных условиях, выполняемых средствами обработки, по заданным параметрам газа и объемному расходу газа при рабочих условиях, обусловленной алгоритмом вычислений и его программной реализацией, %.

± 0,05

Пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значения объема и расхода газа, приведенного к стандартным условиям (1), %: при температуре окружающего воздуха (20 ± 5) °С при температуре окружающего воздуха от минус 25 до 55 °С

± 0,15

± 0,5

Диапазон измерений абсолютного давления, МПа тип датчика давления при длине соединительного кабеля:

A209766: 0,5 м или 3,0 м

A205549: 0,5 м или 3,0 м

от 0,07 до 0,2

от 0,15 до 0,6

Пределы допускаемой приведенной погрешности при измерении давления, %

± 0,15

Условия эксплуатации:

диапазон температур окружающего воздуха, °С диапазон атмосферного давления, кПа относительная влажность при температуре 35 °С, %, не более

от минус 25 до 55 от 84 до 106,7 93

Диапазон температур измеряемого газа, °С

от минус 25 до 70

Пределы допускаемой абсолютной погрешности при измерении температуры газа (2), °С

± (0,3 + 0,005 t) где t - температура газа, оС

Срок работы батареи (питание от внутреннего источника), лет

5

Электропитание, В:

литиевая батарея со встроенным токоограничивающим сопротивлением;

источник питания переменного тока частотой 50 ± 1 Гц или постоянного тока со встроенным искробезопасным барьером

3,6

220 -+2323 / 24

Габаритные размеры электронного блока (длина; ширина; глубина), мм

149; 119; 79

Масса, кг, не более

0,65

Средний срок службы корректора, лет

15

Средняя наработка до отказа корректора, ч

70000

Примечания:

  • 1 - с учетом относительной погрешности вычислений объемного расхода и объема газа при стан -дартных условиях, выполняемых средствами обработки, по заданным параметрам газа и объемному расходу газа при рабочих условиях, обусловленной алгоритмом вычислений и его программной реализацией

  • 2 - с учетом погрешности термометра сопротивления Pt 1000.


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
