Номер по Госреестру СИ: 70748-18
70748-18 Корректор объема газа
(CORUS)
Назначение средства измерений:
Корректор объема газа CORUS (далее - корректор) предназначен для измерений температуры и абсолютного давления природного газа, измерения количества импульсов от преобразователей расхода и вычисления расхода и объема природного газа при стандартных условиях.
Внешний вид.
Корректор объема газа
Рисунок № 1
Внешний вид.
Корректор объема газа
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 162604
ID в реестре СИ - 385004
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НАЛИ-НТЗ-10-01,
Производитель
Изготовитель - Фирма "Itron GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№565 от 2018.03.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Корректор объема газа (CORUS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Itron GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13839-14 14.05.2019 |
Счетчики газа ротационные, Delta Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
14350-12 19.06.2022 |
Счетчики газа турбинные, TZ/FLUXI Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
14351-12 19.06.2022 |
Счетчики газа мембранные, G4-RF1, G6-RF1, G10 Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
10 лет |
|
16991-12 07.06.2022 |
Счетчики газа мембранные, G16, G25, G40 Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25802-06 01.07.2011 |
Комплексы измерительные объема газа, SEVC-D (СЕВС-Д) Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
47470-11 11.08.2016 |
Комплексы измерительные объема газа, CORUS Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
50499-12 07.06.2022 |
Корректоры объема газа, CORUS Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
57994-14 23.07.2019 |
Корректоры объема газа, CORUS Compact Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
58099-14 08.08.2019 |
Счетчики газа диафрагменные, G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
10 лет |
|
69490-17 |
Корректор объема газа, CORUS Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
70748-18 |
Корректор объема газа, CORUS Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
13839-19 02.07.2024 |
Счетчики газа ротационные, Delta Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
47470-19 25.12.2024 |
Комплексы измерительные объема газа, CORUS Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Корректор объема газа (CORUS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТПК "ЭНЕРГОУЧЕТ" (РОСС RU.0001.310150) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Корректор объема газа (CORUS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение корректора разделено на два отдельных микроконтроллера, расположенных на плате ввода/вывода и процессорной плате, при этом функционально состоит из трех следующих частей:
- метрологически значимое встроенное программное обеспечение, предназначенное для аналоговых измерений на плате ввода/вывода («Metrol»);
- метрологически значимое встроенное программное обеспечение («Kernel»), управляющее ядром продукта и обеспечивающее целостность всех метрологических функций;
- неметрологическое встроенное программное обеспечение, осуществляющее управле -ние всеми функциями, не имеющими отношения к метрологии («Application»).
Доступ к загрузке программного обеспечения «Metrol» и «Kernel» блокируется переключателем режима программирования, изменение метрологически значимого программного обеспечения невозможно без нарушения установленных на корректоре пломб.
Идентификационные данные ПО корректоров приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные ПО корректоров («Kernel»)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
kernel ker101 3FDA.mot |
|
Номер версии (идентификационный номер) ПО |
Kerl.01 |
|
Цифровой идентификатор ПО |
03FDA |
|
Алгоритм вычисления цифрового идентификатора |
CRC |
Таблица 2 - Идентификационные данные ПО корректоров («Metrol»)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
corus io 100.mot |
|
Номер версии (идентификационный номер) ПО |
Metl.00 |
|
Цифровой идентификатор ПО |
310EF |
|
Алгоритм вычисления цифрового идентификатора |
CRC |
Защита ПО корректоров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.
Знак утверждения типа
Знак утверждения типананосится на маркировочный шильдик корпуса корректора и на титульный лист паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к корректору объема газа CORUS
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 208-003-2018 «Корректор объёма газа CORUS. Методика поверки», утвержденному ФГУП «ВНИИМС» 02.02.2018 г.
Основные средства поверки:
-
- калибратор температуры RTC-157 B (регистрационный номер 46576-11), диапазон воспроизведения температуры от минус 45 до 155 °C, погрешность установления заданной температуры не более ±0,1 °C, погрешность измерения температуры с внешним термопреобразователем STS-200 не более ±0,011 °C;
-
- манометр грузопоршневой МП-6 (регистрационный номер 52189-12), диапазон задания давления от 0,06 до 0,6 МПа, класс точности 0,02;
- калибратор MCX-II (регистрационный номер 21591-07), диапазон задания частоты импульсов от 0,01 до 10 кГц;
- барометр БРС-1М-1 (регистрационный номер 16006-97), диапазон измерений абсолютного давления от 600 до 1100 гПа, пределы допускаемой абсолютной погрешности ±33 Па.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт корректора или на свидетельство о поверке и на пломбы, устанавливаемые на две защитные пластины, блокирующие доступ к процессорной плате и блоку метрологических компонентов платы ввода/вывода.
Изготовитель
Фирма «Itron GmbH», Германия
Адрес: Hardeckstr. 2; D-76185 Karlsruhe, Germany
Заявитель
Общество с ограниченной ответственностью «Газпром инвест» (ООО «Газпром инвест»)
ИНН 7810483334
Адрес: 196210, г. Санкт-Петербург, Стартовая улица, д. 6, лит. Д
Тел./факс: +7 (812) 455-17-00 / +7 (812) 455-17-41
E-mail: office@invest.gazprom.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
Web-сайт: www.vniims.ru; E-mail: office@vniims.ru
Принцип действия основан на преобразовании корректором электрических сигналов, поступающих от измерительных преобразователей температуры, давления и объемного расхода природного газа (далее - газ) в рабочих условиях, в значения измеряемых величин с последующим определением объемного расхода и объема газа, приведенных к стандартным условиям на основании известных зависимостей. Коэффициент сжимаемости природного газа вычисляется по ГОСТ 30319.2-2015.
Конструктивно корректор выполнен в виде электронного блока, заключенного в герметичный поликарбонатный корпус со встроенным преобразователем абсолютного давления и термометром сопротивления, встроенным источником питания (литиевая батарея).
В качестве преобразователя абсолютного давления, входящего в состав корректора, используются преобразователи фирмы «Keller AG», Швейцария.
В качестве термометра сопротивления, входящего в состав корректора, используются термометр сопротивления Pt 1000 (класса точности А по ГОСТ 6651-2009) (далее - термометр сопротивления).
В составе корректора имеются три платы:
-
- плата жидкокристаллического дисплея;
-
- процессорная плата, на которой установлены ключевые компоненты прибора (микроконтроллер и его периферийные устройства: модули оперативной и флэш- памяти, и пр.);
-
- плата ввода/вывода, на которой расположены все разъемы, микросхемы для сбора данных давления и температуры, обработки импульсов, аварийных импульсов нарушения защиты, цифровых входных и выходных импульсов, пассивный порт RS-232.
На графическом жидкокристаллическом дисплее выводятся:
-
- объем газа в рабочих условиях, м3;
-
- объем газа, приведенный к стандартным условиям, м3;
-
- расход газа в рабочих условиях, м3/ч;
-
- расход газа, приведенный к стандартным условиям, м3/ч;
-
- абсолютное давление газа, бар;
-
- температура газа, °С;
-
- коэффициенты сжимаемости и коррекции;
-
- текущие дата и время;
-
- версия и дата встроенного программного обеспечения корректора;
-
- 4 значения контрольных сумм CRC, управляемых встроенным программным обеспечением «Kernel»;
-
- статусы текущих и предыдущих аварийных сигналов тревоги;
-
- положение переключателей режима программирования «Прог.» и пользовательского «Польз.»;
-
- серийный номер корректора;
-
- серийный номер и диапазон измерений преобразователя давления;
-
- серийный номер и диапазон измерений термометра сопротивления;
- метод расчета коэффициента сжимаемости;
- цена входного импульса от счетчика газа;
- остаточный срок службы батареи;
- компонентный состав газа;
- база данных зарегистрированных параметров и событий.
Информация хранится в циклически записываемой базе данных (до 5900 записей) с программируемыми интервалами времени: 1, 2, 3, 4, 5, 10, 15, 20, 30 мин, 1 ч.
Корректор имеет цифровые интерфейсы: оптический порт и интерфейс RS-232.

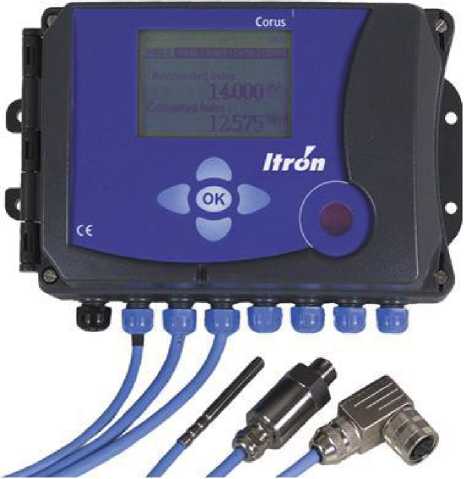

Фотография общего вида корректора представлена на рисунке 1.
Рисунок 1 - Общий вид корректора

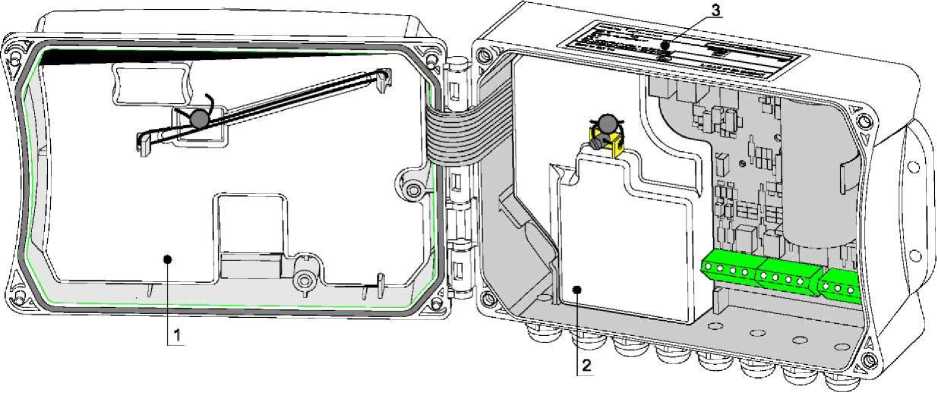

Места нанесения клейм (наклеек и пломб) изображены на рисунке 2.
Рисунок 2 - Места нанесения клейм (наклеек и пломб)
-
1 - защитная пластина процессорной платы
-
2 - защитная пластина блока метрологических компонентов платы ввода/вывода
-
3 - маркировочный шильдик с метрологическими параметрами настройки корректора
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная частота выходных импульсов от счетчика газа, Гц |
2 |
|
Пределы допускаемой абсолютной погрешности при измерении количества импульсов, импульс |
±1 |
|
Диапазон измерений абсолютного давления газа, МПа |
от 0,09 до 1 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении абсолютного давления газа, % |
±0,15 |
|
Диапазон измерений температуры газа, °С |
от -20 до +50 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры газа, °С |
±0,3 |
|
Пределы допускаемой относительной погрешности вычислений объема природного газа при стандартных условиях, обусловленные программной реализацией алгоритмов, % |
±0,05 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры природного газа: - диапазон изменений абсолютного давления газа, МПа |
от 0,183 до 0,307 |
|
- диапазон изменений плотности природного газа при стандартных условиях, кг/м3 |
от 0,6934 до 0,7323 |
|
- диапазон изменений молярной доли азота, % |
от 0,77 до 1,95 |
|
- диапазон изменений молярной доли диоксида углерода, % |
от 0,122 до 0,660 |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °С |
от -25 до +55 |
|
- относительная влажность при температуре +35 °С, % |
до 85 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Срок работы батареи (питание от внутреннего источника), лет |
5 |
|
Электропитание, В литиевая батарея |
3,6 |
|
Маркировка взрывозащиты |
0ExiaIICT4X |
|
Габаритные размеры электронного блока, мм, не более - длина |
222 |
|
- ширина |
145 |
|
- глубина |
86 |
|
Масса, кг, не более - электронного блока |
1,5 |
|
- преобразователей |
0,5 |
|
Средний срок службы корректора, лет |
15 |
|
Средняя наработка до отказа корректора, ч |
70000 |
