Номер по Госреестру СИ: 22769-07
22769-07 Кислородомеры промышленные
(In Tap 4000e)
Назначение средства измерений:
Кислородомеры промышленные InTap 4000е (далее - кислородомеры) предазначены для измерения массовой концентрации растворенного кислорода в воде и жидких средах.

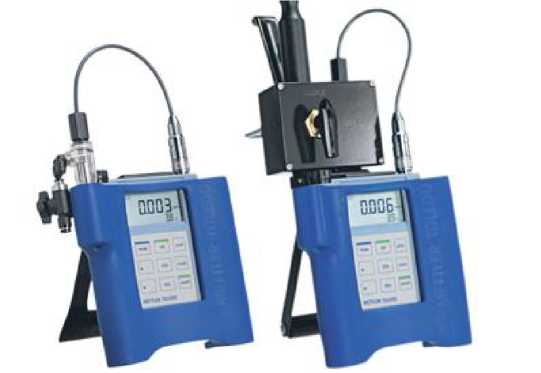

Внешний вид.
Кислородомеры промышленные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 15.05.2017
Номер записи - 104455
ID в реестре СИ - 326855
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных , мод.In Tap 4000e, мод. In Tap 4000e, InTap4000e, In Tap 4000e, In Tap 4000, -,
Производитель
Изготовитель - Фирма "Mettler-Toledo (Albstadt) GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 42
Выдано извещений - 1
Кол-во периодических поверок - 20
Кол-во средств измерений - 6
Кол-во владельцев - 11
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Кислородомеры промышленные (In Tap 4000e)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Mettler-Toledo (Albstadt) GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16139-02 01.01.2008 |
Весы торговые, MIRA Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16139-97 01.05.2002 |
Весы, MIRA Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16140-02 01.08.2007 |
Весы платформенные, Spider Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
17068-00 01.05.2005 |
Весы торговые, Tiger Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
17068-98 01.04.2003 |
Весы настольные электронные, Tiger Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
18039-98 01.01.2004 |
Весы платформенные, D Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
18439-99 01.07.2004 |
Весы-компараторы, K Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19327-00 01.03.2005 |
Весы для статического взвешивания платформенные, K Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19327-05 01.06.2010 |
Весы электронные, K Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19616-00 01.05.2005 |
Весы монорельсовые, DO Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19620-00 01.05.2005 |
Весы платформенные, D Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19620-03 01.12.2008 |
Весы платформенные, D Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19621-00 01.05.2005 |
Весы монорельсовые, KO1200 Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19622-00 01.05.2005 |
Весы паллетные, DP Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19622-04 01.03.2009 |
Весы паллетные, DP Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19914-00 01.07.2005 |
Весы электронные, Viper Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19915-00 01.07.2005 |
Весы настольные, Viper Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19915-06 01.05.2011 |
Весы платформенные, BBA Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
22317-01 01.01.2007 |
Весы платформенные, M Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
22317-07 01.05.2012 |
Весы платформенные, М Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
22372-02 |
Весы электронные платформенные, KA50-2 Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
22769-07 15.05.2017 |
Кислородомеры промышленные, In Tap 4000e Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
23255-02 |
Весы электронные II разряда, KA50-2/T Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23485-02 01.10.2007 |
Весы монорельсовые, MO600 Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23485-07 01.10.2012 |
Весы монорельсовые, МО Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23918-02 |
Весы лабораторные, KB 60.2 Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
6 месяцев | |
|
23919-02 |
Весы лабораторные, KCC 150 Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
6 месяцев | |
|
23920-02 |
Весы лабораторные, KG 6000 Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
6 месяцев | |
|
27302-04 01.08.2009 |
Весы платформенные, PBA430 Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
28619-05 01.03.2010 |
Весы торговые, UC Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31066-06 01.03.2011 |
Весы паллетные, P pallet TX Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
31856-06 01.06.2011 |
Весы электронные, BBK Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32520-06 01.09.2011 |
Весы низкопрофильные, PUx Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32737-06 01.10.2011 |
Весы настольные, PBx Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33647-06 01.01.2012 |
Весы настольные, IND Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
34883-07 01.06.2012 |
Весы платформенные, PFA Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
38187-08 01.08.2013 |
Весы электронные, XP-K Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38187-14 16.04.2019 |
Весы электронные, XP-К Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39292-08 01.12.2013 |
Весы электронные платформенные, ETICA Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39294-08 01.12.2013 |
Устройства весоизмерительные автоматические, ETICA Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40351-09 |
Весы-компаратор, KD600 Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43862-10 01.04.2015 |
Весы торговые, UC Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43954-10 |
Весы платформенные для статического взвешивания, KG 6000 Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45158-10 01.08.2015 |
Весы электронные, K Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50094-12 01.06.2017 |
Весы электронные, BBx Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51175-12 13.09.2017 |
Весы промышленные, PxA Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51189-12 13.09.2017 |
Весы промышленные, PBx Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52512-13 23.01.2018 |
Весы платформенные, M Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53570-13 |
Весы платформенные, KU6000-2525-6t-NL100 Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54873-13 18.09.2018 |
Весы электронные, ICS Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57669-14 |
Весы платформенные, KU20000-2012-10t-MSSD200 Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58459-14 15.09.2019 |
Весы монорельсовые, MO Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58654-14 29.09.2019 |
Весы автоматические, ETICA Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
62833-15 24.12.2020 |
Весы электронные, K Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63002-16 21.01.2021 |
Весы платформенные, PBK/PFK Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
64122-16 02.06.2021 |
Весы неавтоматического действия, ICS Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
66571-17 17.02.2022 |
Весы специальные электронные, Kx-T4 Line/K-Line Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67540-17 17.05.2022 |
Весы торговые с печатью этикеток, UC Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
68004-17 06.07.2022 |
Весы платформенные, DRF Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
68705-17 18.09.2022 |
Весы промышленные, PxA Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54873-13 01.06.2024 |
Весы электронные, ICS Фирма "Mettler-Toledo (Albstadt) GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Кислородомеры промышленные (In Tap 4000e)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 5 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Тверской ЦСМ» (RA.RU.311253) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 8 | 0 | 6 | 0 | 7 | 0 | 5 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 6 | 0 | 5 | 0 | 2 | 0 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Орловский ЦСМ» (109) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Кислородомеры промышленные (In Tap 4000e)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3395 | 7083 |
|
ФБУ Новосибирский ЦСМ Новосибирская область |
1274 | 7083 |
|
ФБУ Крымский ЦСМ Республика Крым |
7352 | 7083 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5069 | 7083 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4224 | 7083 |
Программное обеспечение
В кислородомер установлен микропроцессор, на который на заводе-изготовителе установлено программное обеспечение, предназначенное для управления работой кислородомера и процессом измерений, а также для хранения и обработки полученных данных. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню кислородомера путем вывода на печать/в ПК версии программного обеспечения (текущая версия 2.00). Данное ПО является встроенным, автономным, состоит из одного программного компонента и не может быть выделено как самостоятельный объект.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающей управление работой титратора и процессом измерений. Защита программы от непреднамеренных воздействий обеспечивается аппаратной блокировкой СИ от изменения конфигурации, возможностью установки паролей СИ (2 уровня), предотвращающих несанкционированный доступ к изменению данных. Влияние программного обеспечения на метрологические характеристики является незначимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
SW |
SW |
2.00 |
нет |
нет |
Уровень защиты: «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом или шелкографией на лицевую панель прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений приведены в документах:
- «Кислородомеры промышленные серии InTap 4000е. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам:
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу МП 242-0468-2007 «Кислородомеры промышленные In Tap 4000е. Методика поверки”, утвержденным ГЦИ СИ “ ВНИИМ им. Д.И. Менделеева” в феврале 2007 г.Основные средства поверки: стандартные образцы состава газовых смесей O2/N2 в баллонах под давлением ГСО 3719-87; 3725-87; 3727-87; термометр 1-го класса точности по
Лист № 4 всего листов 4 ГОСТ 28498 с диапазоном измерений от 0 до 50) °С; аргон чистый по ГОСТ 10157; вода дистиллированная по ГОСТ 6709.
Заявитель
ЗАО «Меттлер-Толедо Восток» Адрес: 101000, г. Москва, Сретенский бульвар, 6/1, офис 6, Тел.: (495) 621 56 66, 621 68 75, Факс: (495) 621 68 15Испытательный центр
:ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812)713-01-14 e-mail: info@vniim.ru
Принцип действия кислородомера - амперометрический, основан на измерении силы тока, протекающего в электрохимической ячейке первичного преобразователя.
Кислородомер конструктивно состоит: из вторичного преобразователя сигнала -трансмиттера, амперометрического кислородного датчика и измерительной ячейки. В состав кислородомера также входят трехходовой вентиль, комплект мембран и комплект трубок.
Трансмиттер выполнен в виде компактного переносного блока с жидкокристаллическим дисплеем и пленочной клавиатурой. Измерительная ячейка вместе с кислородным датчиком установлена в специальном отделении корпуса трансмиттера. Трансмиттер вставляется в защитный корпус, питание его осуществляется от 3-х щелочных элементов питания типа АА, напряжением 1,5 В.
Программное обеспечение трансмиттера позволяет измерять температуру анализируемой среды, производить настройку трансмиттера по воздуху, диагностировать его состояние и состояние кислородного датчика.
Трансмиттер имеет следующие вспомогательные функции: -выбор единиц измерений ( мг/дм3, % , ррм, ррЬ);
-индикацию состояния датчика;
-хранение результатов измерений в памяти (до 200 значений); -автоматическое отключение;
-индикацию разряда батарей; -отображение и хранение даты и времени.
Кислородомеры имеют двунаправленный интерфейс передачи данных RS 232 для подключения принтера или компьютера.
Внешний вид кислородомера приведен на рисунке 1.
Рисунок 1 -Внешний вид кислородомера промышленного InTap 4000е
Лист № 2 всего листов 4Таблица 3
|
Наименование |
Количество |
Примечания |
|
Трансмиттер |
1 шт. | |
|
кислородный датчик |
1 шт. | |
|
корпус трансмиттера |
1 шт. | |
|
кабель интерфейсный с адаптером |
1 шт. | |
|
трехходовой вентиль |
1 шт. | |
|
трубки |
1 комплект | |
|
запасные мембраны | ||
|
уплотнительные кольца | ||
|
электролит | ||
|
Хомут |
1 шт. | |
|
Таблетки для чистки и обработки датчика |
20 шт. | |
|
Пластиковый шприц с соединительной трубкой |
1 шт. | |
|
Пластиковая мензурка |
1 шт. | |
|
Внутренний электролит |
1 флакон (25 мл) | |
|
Транспортный футляр |
1 шт. | |
|
Переносной ремешок |
1 шт. | |
|
Диск с программой “Paraly SW 105” |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки МП 242-0468-2007 |
1 экз. |
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений:
|
0,00- 19,00 0,00- 199,9 |
|
Поддиапазоны измерений:
|
0,00 -1,999 2,0 - 19,99 0,00 - 19,99 20,0 -199,0 |
|
Диапазон измерений температуры, оС |
минус 10 - 70 |
|
Диапазон температурной компенсации, оС |
0 - 35 |
|
Пределы допускаемой приведенной погрешности при измерении:
|
± 5 ± 5 |
|
Пределы допускаемой абсолютной погрешности при о измерении температуры, С |
± 0,5 |
|
Время одного измерения, с, не более |
15 |
|
Габаритные размеры, мм, не более |
|
130 x 160 x 35 195 x 230 x 75 |
|
Масса, кг, не более | |
|
без корпуса |
0,79 |
|
в корпусе |
1,56 |
|
Параметры электрического питания |
3 щелочные батарейки типа АА напряжением 1,5 В |
|
Средний срок службы, лет |
10 |
|
Условия эксплуатации: о
|
от -10 до 55 от 0 до 95 от 84 до 107 5 000 |
