Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал от датчика преобразуется в цифровой вид аналого-цифровым преобразователем (АЦП), который располагается внутри грузоприёмного устройства (далее - ГПУ) или терминала, и выводится для индикации на дисплей.

Конструктивно весы состоят из ГПУ со встроенными датчиками и терминала, соединённых между собой кабелем.

В весах используются:

• - датчики 0745;

• - терминалы ACT350, IND131, IND331, IND231, IND236, IND570, IND690, IND780, IND890, ICS425, ICS435, ICS445, ICS465, ICS685, ICS429, ICS439, ICS449, ICS469, ICS689, IND226x, IND256x, IND570xx, IND570x, IND560xx, IND690xx, IND560x, ICS466x производства «Mettler-Toledo».

В терминалы можно устанавливать различные интерфейсы передачи данных: RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, Profinet IO, ControlNet, Eternet/IP, Modbus RTU, Modbus Plus и DeviceNet;

К терминалам можно подключать периферийные устройства: принтеры, вторичные дисплеи, сканеры считывания штрих-кода, программируемые логические контроллеры и компьютеры.

Терминалы различаются материалом корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли. Терминалы имеют следующие категории пылевлагозащиты:

• - ACT350 - IP20;

- IND131/331 - IP20/IP69k/IP65/ IP66;

- IND231/IND236 - IP54/ IP65/IP67;

• - IND570, IND226x, IND256x, IND570x, IND570xx, IND560x, IND560xx, IND690, IND690xx, ICS466x, IND780, IND890, ICS425, ICS435, ICS445, ICS465, ICS685, ICS429, ICS439, ICS449, ICS469, ICS689 - IP69k.

Платформы ГПУ изготавливают из окрашенной, оцинкованной или нержавеющей стали. По заказу ГПУ весов может быть изготовлено по заданным размерам, а весы укомплектованы в соответствии с Руководством по эксплуатации подъездными рампами, обрамлением приямка для облегчения установки весов на уровне пола, защитными напольными ограждениями, механической подъемной системой, монтажной рамой и инсталляционными наборами в зависимости от выбранного способа монтажа.

Платформы ГПУ могут иметь весовую крышку, поднимающуюся на время очистки или ремонта ГПУ (Lift), а также могут быть оснащены колесами для перевозки весов на другое место взвешивания (Mobile).

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011.

• - устройство индикация отклонения от нуля (п. 4.5.5);

• - устройство первоначальной установки на нуль (п. Т.2.7.2.4);

- полуавтоматическое устройство установки на нуль ( п . Т .2.7.2.2);

- устройство слежения за нулем (п . Т .2.7.3);

- устройство тарирование (п . Т.2.7.4);

- устройство предварительного задания значения массы тары (п. Т .2.7.5);

На терминале весов прикрепляется табличка, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя ;

- условное обозначение весов ;

- класс точности по ГОСТ OIML R 76-1-2011;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения поверочного интервала (е) и действительной цены деления (d);

- знак утверждения типа средств измерений;

- заводской номер.

Весы изготавливаются в однодиапазонном, двухинтервальном и трехинтервальном режимах взвешивания с автоматическим переключением интервалов взвешивания.

Весы выпускаются в модификациях, которые отличаются друг от друга значением максимальной нагрузки, материалом изготовления, режимами взвешивания, размерами грузоприемной платформы, типами подключаемых терминалов и датчиков.

Исполнения весов имеют следующее обозначение при заказе:

где PxA - обозначение типа;

x - вариант исполнения весов:

F - напольные весы с плоской грузоприёмной площадкой;

U - напольные весы с уменьшенной высотой грузоприёмной площадки и боковыми отбортовками;

T - передвижные напольные весы для взвешивания грузов на паллетах (могут оснащаться боковыми колесиками);

Y1 - цифра от 0 до 9, условно-количественно характеризующая долговечность, прочность и коррозионную стойкость материалов, которые применены для изготовления частей ГПУ (рама, корпус, грузоприёмная платформа): алюминиевые сплавы, различные марки сталей, различные виды окраски, резиновые элементы, нанесения защитных покрытий или полировки; чем выше цифра, тем выше стойкость и стоимость конструкционных материалов, выше устойчивость ГПУ к различным воздействиям;

Y2 - цифра от 0 до 9, условно-количественно характеризующая область применения и особенности использования весов; чем выше цифра, тем универсальнее весы с точки зрения использования в разных отраслях промышленности;

Y3 - цифра от 0 до 9, условно - количественно характеризующая коррозионную стойкость материалов ГПУ и датчиков, а также степень их защиты оболочкой от воздействия воды и сред с повышенной атмосферной влажностью, от проникновения пыли и жидкостей внутрь корпуса и/или датчиков, которые могут нарушить работу весов; чем выше цифра, тем весы устойчивее к высокой влажности, воздействию жидкостей и пыли;

(х1) - необязательный параметр - обозначение x для весов во взрывобезопасном исполнении;

(х2) - необязательный параметр:

• - (Lift) - обозначение для весов с поднимающейся весовой крышкой ГПУ;

• - (Mobile) - обозначение для весов с подъемными колесами для перевозки весов на другое место взвешивания;

Z - буквенно - числовое обозначение Мах весов , размера грузоприёмной платформы и специальных конструктивных особенностей (необязательно):

- габаритные размеры :

- ГПУ DS (1000x1000) мм;

- D (1250x1000) мм;

- Е (1500 х 1250) мм;

- ES (1500х 1500) мм;

- G (2000х 1500) мм;

- FL размер по заказу от (700х 400) мм до (1250х 1000) мм;

- FM размер по заказу от (1000х 1000) мм до (1500х 1500) мм;

- FH размер по заказу от (1500х 1250) мм до (2000х1500) мм;

- 300, 600, 1200, 1500, 3000 (300, 600, 1200, 1500 кг и 3000 кг соответственно).

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

Пример записи при заказе PFA579Lift-D1500.

Общий вид ГПУ и терминалов показан на рисунке 1 и 2 соответственно.

Схема пломбировки от несанкционированного доступа терминалов и встроенных в ГПУ АЦП показаны на рисунках 3 и 4.

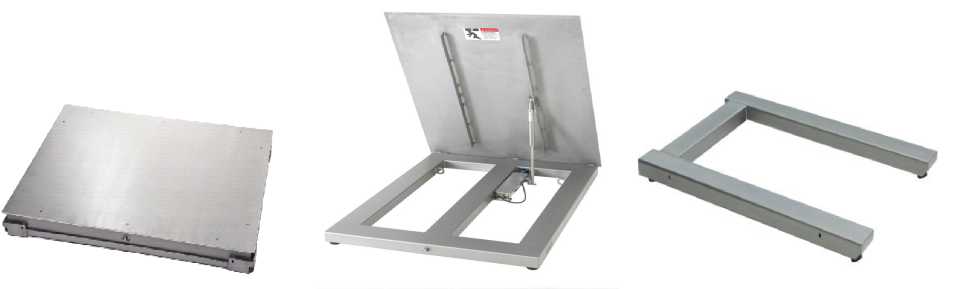

PFA                    PFA (Lift)                     PTA

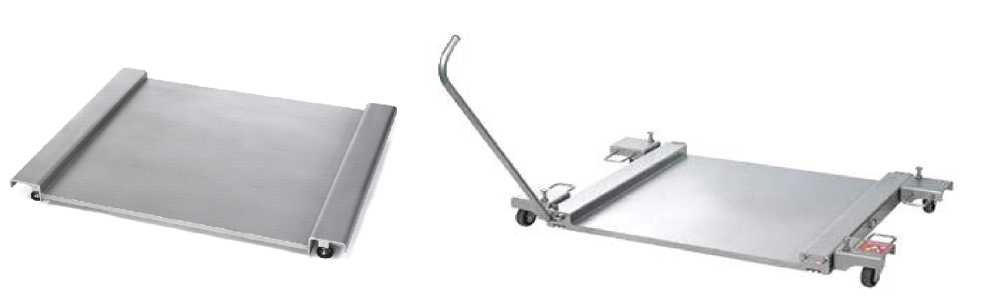

PUA                             PUA (Mobile)

Рисунок 1 - Внешний вид ГПУ весов

IND231

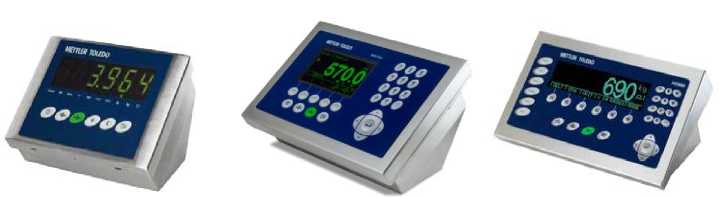

IND236     IND570/IND570x/IND570xx    IND690/IND690xx

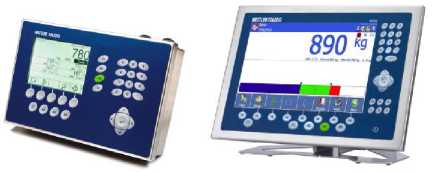

IND780              IND890

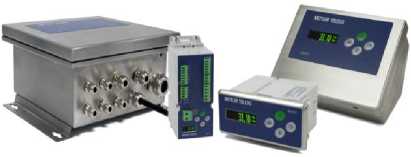

IND131/IND331

ICS466x

ACT350

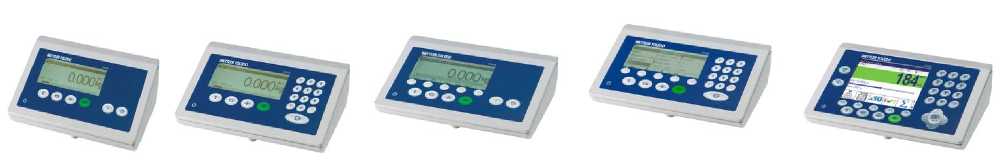

ICS425        ICS435           ICS445          ICS465         ICS685

ICS429

ICS439

ICS449

Рисунок 2 - Общий вид терминалов

ICS469

ICS689

Места пломбирования

IND570, IND780

Винт крышки АЦП

Места пломбирования

АСТ

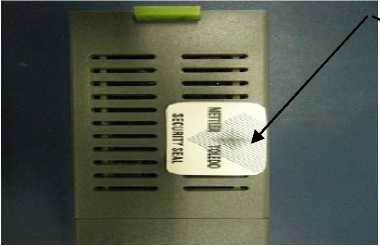

Рисунок 3 - Примеры пломбировки корпуса терминалов

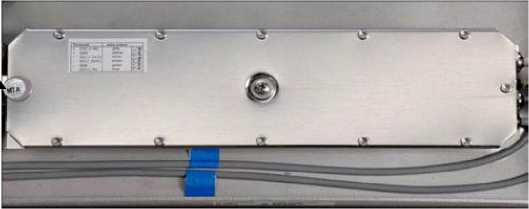

Рисунок 4 - Место пломбирования АЦП ГПУ

Таблица 8 -
