Принцип действия весов основан на преобразовании веса груза, находящегося на грузоприемной платформе в электрический сигнал и дальнейшем преобразовании этого сигнала в цифровой вид с помощью аналого-цифрового преобразователя (АЦП) DigiCell. Весы оборудованы системой калибровки - встроенным эталонным грузом FACT. Результаты измерения отображаются на дисплее терминала.

Весы выпускаются в модификациях ICS4x5k, ICS4x5d и ICS685k, ICS685d.

Весы состоят из взвешивающего модуля и терминала, соединенных между собой кабелем и монтажной пластиной. Взвешивающий модуль включает в себя грузоприемное и грузопередающее устройства, весовую ячейку на основе системы автоматического уравновешивания (далее - весовая ячейка МопоЬ1ос) производства Mettler-Toledo (для модификаций ICS4x5k и ICS685k) или датчик весовой тензорезисторный производства Mettler-Toledo (для модификаций ICS4x5d и ICS685d) и АЦП DigiCell. Терминал имеет клавиатуру, а жидкокристаллический цифровой дисплей с обратной подсветкой позволяет отображать цифровую и символьную информацию.

Весы выпускаются однодиапазонными и двухинтервальными в исполнениях, отличающихся метрологическими характеристиками, размерами ГПУ и набором исполняемых функций.

ICS425k

ICS425d

Модификация

Модификация ICS685k

ICS435d

Модификация ICS685d

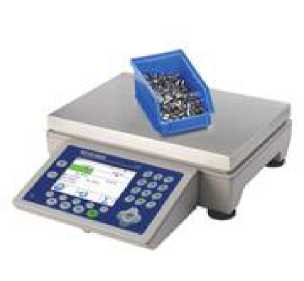

Рисунок 1 - Внешний вид весов электронных ICS

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

В весах предусмотрены следующие устройства и функции :

- устройство индикации отклонения от нуля ( ГОСТ Р 53228-2008, п . 4.5.5);

- устройство первоначальной установки нуля (ГОСТ Р 53228-2008, п . Т.2.7.2.4);

- устройство слежения за нулем (ГОСТ Р 53228-2008, п . Т.2.7.3);

- устройство тарирования (ГОСТ Р 53228-2008, п . Т.2.7.4);

- устройство предварительного задания массы тары ( ГОСТ Р 53228-2008, п . Т .2.7.5);

- совмещенные устройство полуавтоматической установки нуля и уравновешивания тары (ГОСТ Р 53228-2008, п. Т.2.7.2.2, п. 4.6.9);

- устройство установки по уровню с индикатором уровня (ГОСТ Р 53228-2008, п. Т.2.7.1, п. 3.9.1.1);

- полуавтоматическое устройство юстировки чувствительности (ГОСТ Р 53228-2008, п. 4.1.2.5);

- вспомогательное цифровое показывающее устройство с отличающимся делением (ГОСТ Р 53228-2008, п. 3.4.1) для модификаций ICS4x5k и ICS685k;

- реакции на промахи ( ГОСТ Р 53228-2008, п . 5.2);

- взвешивания в различных единицах измерения массы - килограмм , грамм , миллиграмм, карат (ГОСТ Р 53228-2008, п. 2.1).

Весы имеют следующие режимы работы (ГОСТ Р 53228-2008, п. 4.20):

- калибровку весов внешней гирей ;

- калибровку встроенным грузом ( только для весов ICS4x5k и ICS685k);

- автоматическое выключение весов;

- счет одинаковых по массе образцов ;

- фильтрацию вибраций ;

- динамическое взвешивание ;

- индикацию разряда батареи при автономном питании .

В зависимости от исполнения весы имеют обозначения вида

ICSY-(X1)(X2)/(DR)/f,

где ICS - обозначение типа весов;

Y - обозначение модификации : 4x5k, 4x5d, 685k, 685d,

х - символ, принимающий значения 2, 3, 4 или 6, условно количественно обозначающий функциональный уровень решаемых задач взвешивания; чем больше число, тем более универсальными являются весы;

k - весовая ячейка Monobloc;

d - весоизмерительный тензорезисторный датчик;

Х1 - условно-цифровое обозначение максимальной нагрузки (Мах) весов:

для модификаций 4х5к и 685k: «0.6» для 610 г, «3» для 3100 г, «6» для 6100 г, «15» для 15100 г, «35» для 35100 г;

для модификаций 4x5d и 685d: «3» для 3 кг, «6» для 6 кг, «15» для 15 кг, «35» для 35 кг Х2 - условное обозначение размера грузоприемной платформы: «XS» - 160х130 мм, «SM» -200х240 мм, «LA» - 240х350 мм.

DR - (необязательный параметр) - обозначение двухинтервальных весов;

f - (необязательный параметр) - обозначение способа крепления терминала к ГПУ.

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

Весы имеют последовательный интерфейс передачи данных RS232C, а также могут быть дополнительно оснащены интерфейсами RS422/485, USB, Ethernet, WLAN, дискретными входами/выходами, которые позволяют подключать различные периферийные устройства, такие как принтер, вторичный дисплей, релейные блоки, устройство чтения штрихового кода, ПК (персональный компьютер).

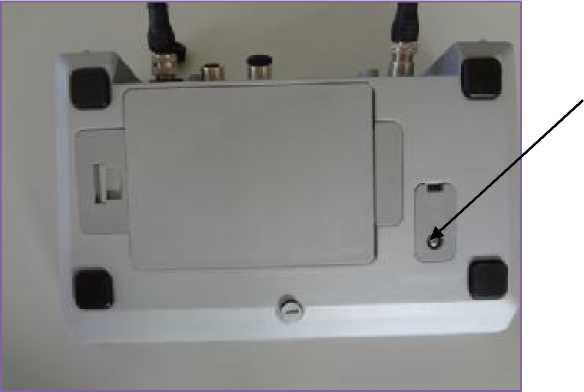

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается винтом, находящимся под защитной пломбой (наклейкой), на нижней поверхности терминала (как показано на рисунке 2).

Рисунок 2 - Места пломбирования терминала весов

На корпусе весов прикреплена табличка, содержащая следующую маркировку:

• - наименование или товарный знак предприятия-изготовителя;

• - условное обозначение весов;

• - номер весов по системе нумерации предприятия-изготовителя;

• - класс точности весов по ГОСТ Р 53228-2008;

• - значение Max;

• - значение минимальной нагрузки (Min);

• - значение действительной цены деления (d), поверочного деления (е);

• - знак утверждения типа средств измерений;

• - год изготовления.

• 1 Весы электронные ICS (исполнение и модификация по заказу) - 1 шт .

• 2 Руководство по эксплуатации - 1 экз .

Класс точности по ГОСТ Р 53228-2008:

- модификаций ICS4x5k и ICS685k........................................... высокий (II) и средний (III);

- модификаций ICS4x5d и ICS685d.................................................................... средний (III).

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного деления (е), числа поверочных делений (n), интервалов взвешивания (m) и пределов допускаемой погрешности (mpe) в зависимости от исполнения однодиапазонных весов всех исполнений модификаций ICS4x5k и ICS685k высокого класса приведены в таблице 2.

Таблица 2

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного деления (е), числа поверочных делений (n), интервалов взвешивания и пределов допускаемой погрешности (mpe) в зависимости от исполнения двухинтервальных весов всех исполнений модификаций ICS4x5k и ICS685k высокого класса приведены в таблице 3.

Таблица 3

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного деления (е), числа поверочных делений (n), интервалов взвешивания и пределов допускаемой погрешности (mpe) в зависимости от исполнения однодиапазонных весов всех исполнений модификаций ICS4x5d и ICS685d среднего класса приведены в таблице 4.

Таблица 4

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного деления (е), числа поверочных делений (n), интервалов взвешивания и пределов допускаемой погрешности (mpe) в зависимости от исполнения двухинтервальных весов всех исполнений модификаций ICS4x5k и ICS685k среднего класса приведены в таблице 5. Таблица 5

Примечание - Пределы допускаемой погрешности при поверке после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке.

Влияние устройства установки на нуль на результат взвешивания, не более .........±0,25 е.

Показания на дисплее терминала, г, не более ..........................................................Max +9 e.

Условия эксплуатации:

- диапазон рабочих температур, °С:

- для модификаций ICS4x5d , ICS685d............................. от минус 10 до плюс 40;

- для модификаций ICS4x5k, ICS685k .................................................. от 10 до 30;

- относительная влажность воздуха, %, без конденсации влаги ......................... от 5 до 85.

Электрическое питание:

- от сети переменного тока :

- напряжением , В ................................................................................ от 187 до 242;

- частотой , Гц .......................................................................................... от 49 до 51;

- от аккумуляторной батареи напряжением постоянного тока , В ...................... от 9 до 28;

Время непрерывной работы от полностью заряженной аккумуляторной батареи, ч, не более ............................................................................................... 11.

Потребляемая мощность, В-А (Вт), не более..................................................................... 60.

Габаритные размеры весов, мм:

• - с размером платформы XS и SM.................................................................364 х 247 х 105;

• - с размером платформы LA ......................................................................... 404 x 357 x 120.

Масса весов, кг, не более:

- с размером платформы XS и SM

- с размером платформы LA

Средний срок службы, лет
