Принцип действия весов основан на компенсации массы взвешиваемого груза с помощью электромагнитной системы автоматического уравновешивания TBrick-15. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой электрический сигнал в терминале IND 690. Результаты измерения выводятся на дисплей весового терминала.

Весы состоят из грузоприёмного устройства (далее - ГПУ) со встроенной электромагнитной системой автоматического уравновешивания TBrick-15 (далее - TBrick-15) и терминала IND690, производства METTLER TOLEDO, Германия

ГПУ конструктивно состоит из металлических платформы со съемной крышкой, рычажной системы и рамы. Съемная крышка представляет собой стальную пластину (может быть составной), которая крепится к платформе с помощью винтов с потайной конической головкой. На раме смонтирована TBrick-15 и механическая рычажная система. Рама, платформа и съемная крышка платформы изготавливаются из окрашенной конструкционной легированной стали.

TBrick-15 герметична и имеет категорию пылевлагозащиты IP66 / IP67.

В терминал IND690 установлен интерфейс RS232 для передачи данных на внешние устройства.

Весы могут применяться при поверке и калибровке мер массы методом сличения.

Общий вид ГПУ показан на рисунке 1, а терминала - на рисунке 2.

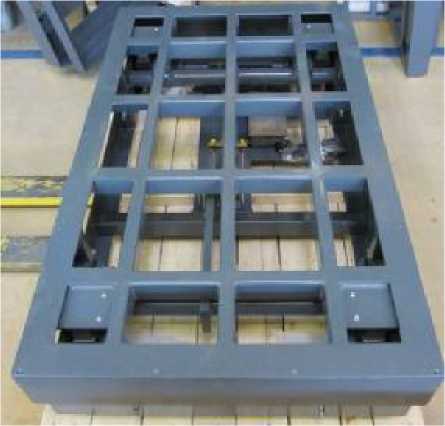

Рисунок 1 - Внешний вид ГПУ (без съёмной крышки)

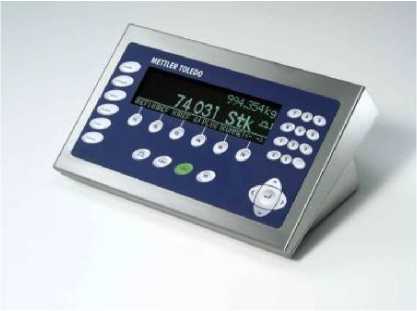

Рисунок 2 - Общий вид терминала IND690

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной проволочной пломбой, которая находится на нижней или на боковой поверхности терминала IND690, как показано на рисунке 3.

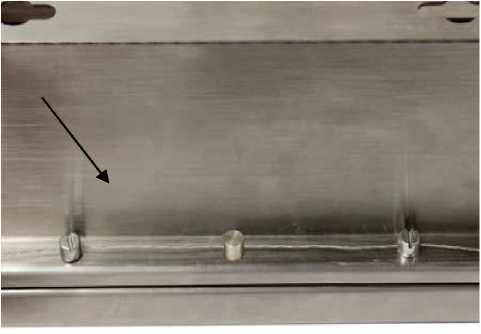

Рисунок 3 - Места пломбировки корпуса терминала IND690

Весы имеют следующие устройства и функции по ГОСТ OIML R 76-1-2011 (номера пунктов указаны в скобках):

- устройство индикации отклонения от нуля ( п . 4.5.5);

- устройство первоначальной установки нуля весов (п . Т .2.7.2.4);

- устройство полуавтоматической установки нуля ( п . Т .2.7.2.2);

- устройство слежения за нулем (п . Т .2.7.3);

- устройство выборки массы тары ( п . Т .2.7.4). Весы имеют следующие режимы работы (п. 4.20):

- одноинтервальный режим взвешивания ;

- режим работы с оператором .

Весы платформенные KU20000-2012-10t-MSSD200                1 шт.

Руководство по эксплуатации                                       1 экз.

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), интервалов взвешивания, пределов допускаемой погрешности взвешивания при поверке (mpe) и СКО показаний приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны удвоенным значениям пределов

допускаемых погрешностей при поверке.

Влияние устройства установки нуля на результат взвешивания, кг

Диапазон выборки массы тары (Т^-), % от Max .............................................................от 0 до 100.

Предельная нагрузка (Lim), % от Max

Показания индикации массы, кг ....................................................................................... Мах + 4,5.

Диапазон автоматической установки на нуль и слежения за нулём, % от Max

Диапазон первоначальной установки нуля, % от Max

Условия эксплуатации:

- диапазон температур, °С ........................................................................................ от 0 до плюс 40;

- максимально допустимое изменение температуры ....................................± 1 °С/ч и ± 2 °С/12 ч

- относительная влажность воздуха, %........................................................................... от 30 до 70.

Электрическое питание от сети переменного тока:

- напряжением, В .......................................................................................................... от 187 до 242;

- частотой , Гц .................................................................................................................... от 49 до 51.

Потребляемая мощность, В-А, не более

Габаритные размеры (длина х ширина х высота), мм:

• - ГПУ.........................................................................................................................2000 х 1200 х 420;

• - терминала ..................................................................................................................354 х 219 х 170;

Масса весов, кг, не более

Средний срок службы, лет
