Номер по Госреестру СИ: 35128-07
35128-07 Профилометры поверхности катания колесной пары
(ИКП)
Назначение средства измерений:
Профилометры поверхности катания колесной пары ИКП (далее прибор) предназначены для измерения высоты, крутизны и толщины гребня поверхности катания колесной пары подвижного состава железных дорог и трамвайных подвижных составов.
Внешний вид.
Профилометры поверхности катания колесной пары
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.09.2017
Номер записи - 121758
ID в реестре СИ - 344158
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, ИКП,
Производитель
Изготовитель - ООО "РИФТЭК"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 4
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1862 от 2018.09.06 Об утверждении типов средств измерений
№2792 от 2021.12.09 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Профилометры поверхности катания колесной пары (ИКП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "РИФТЭК"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27510-04 01.08.2009 |
Скобы измерительные диаметров колесных пар, ИДК ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
27510-12 28.02.2022 |
Скобы измерительные диаметров колесных пар, ИДК ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
27510-12 23.07.2017 |
Скобы измерительные диаметров колесных пар, ИДК ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
35128-07 01.07.2012 |
Профилометры поверхности катания колесной пары, ИКП ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
35128-07 28.09.2017 |
Профилометры поверхности катания колесной пары, ИКП ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
41061-09 01.08.2014 |
Измерители лазерные триангуляционные, РФ603 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
41061-13 28.10.2018 |
Измерители лазерные триангуляционные, РФ603 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
57370-14 14.05.2019 |
Преобразователи линейных перемещений , РФ25 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
65938-16 28.02.2017 |
Измерители лазерные триангуляционные, РФ60x ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
65938-17 28.02.2022 |
Измерители лазерные триангуляционные, РФ60х ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
35128-18 31.05.2023 |
Профилометры поверхности катания колесной пары, ИКП ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
57370-19 31.07.2023 |
Преобразователи линейных перемещений , РФ25 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
87349-22 16.05.2027 |
Измерители лазерные триангуляционные, РФ60х ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
87350-22 18.07.2027 |
Скобы измерительные диаметров колесных пар, ИДК ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
92493-24 14.02.2028 |
Профилометры поверхности катания колесной пары, ИКП М ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
57370-24 05.02.2029 |
Преобразователи линейных перемещений , РФ25 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
95593-25 30.10.2028 |
Профилометры поверхности катания колесной пары, ИКП ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Профилометры поверхности катания колесной пары (ИКП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Профилометры поверхности катания колесной пары (ИКП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
3880 | 3880 |
Программное обеспечение
Профилометры поверхности катания колесной пары ИКП имеют в своем составе встроенное программное обеспечение.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ИКП |
ИКП |
v.1.0 |
- |
- |
|
Ikp5 |
Ikp5 |
v 6.0.1 |
- |
- |
|
Ikp |
Ikp PA |
v.1.0 |
- |
- |
Операционная система, имеющая оболочку доступную пользователю для ИКП - отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лазерный блок прибора методом наклейки и на титульный лист руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в разделе 8.3 «Измерение» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
ТУ BY 100051163.002-2006 «Профилометр поверхности катания колесной пары ИКП. Технические условия»
Изготовитель
ООО "РИФТЭК", Республика Беларусь220090, Минск, Логойский тракт 22,
Тел./факс +375 17 281-35-13, +375 17 281-36- 57, +375 29 655-72-55
E-mail: info@riftek.com
Экспертиза проведена ГЦИ СИ ФГУП «ВНИИМС», г. Москва
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru, адрес в Интернете: www.vniims.ru
Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии
Принцип действия прибора основан на сканировании лазерным лучом поверхности катания колёсной пары. Геометрические параметры гребня рассчитываются автоматически по снятому профилю.
Прибор состоит из устройства цифровой индикации (УЦИ), лазерного модуля и блока аккумуляторов. Лазерный модуль подключается к УЦИ и содержит опоры для установки на внутреннюю грань и гребень колеса.
Прибор имеет интерфейс для подключения к ПЭВМ с целью снятия накопленной информации и отображения полного профиля.
Прибор обеспечивает регистрацию и хранение в памяти УЦИ результатов не менее 125 последовательных измерений.

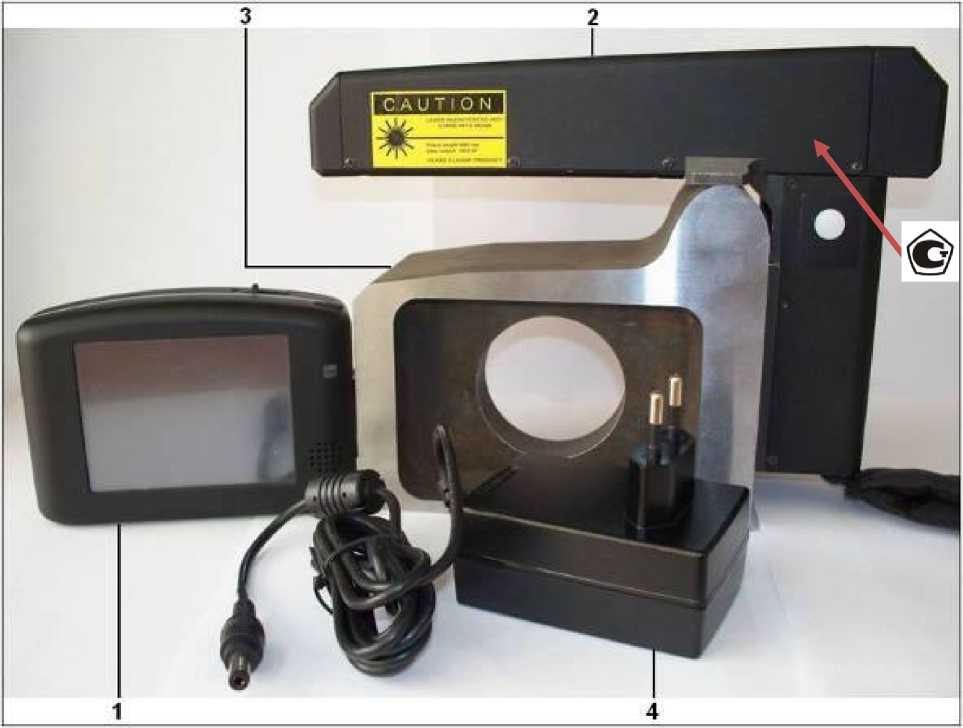

Рисунок 1 - Общий вид профилометра поверхности катания колесной пары ИКП
|
Наименование |
Обозначение |
Количество |
|
1. Профилометр поверхности катания колесной пары ИКП |
РФ-041 |
1 |
|
2. Зарядное устройство |
1 | |
|
3. Кабель для подключения к ПЭВМ |
1 | |
|
4. Футляр |
1 | |
|
5. Программное обеспечение поддержки базы данных (CD-диск) |
1 | |
|
6. Методика поверки |
МРБ МП. 1645-2006 |
1 |
|
7. Руководства по эксплуатации |
РФ-041 |
1 |
|
Наименование параметра |
Значение | |
|
Диапазон измерений параметров поверхности катания колесной | ||
|
пары, мм | ||
|
-высоты гребня |
От 5 до 40 | |
|
-толщины гребня, |
От 5 до40 | |
|
- крутизны гребня, |
От 1 до 15 | |
|
Пределы допускаемой абсолютной погрешности измерения пара- | ||
|
метров поверхности катания колесной пары, мм | ||
|
-высоты гребня, |
± 0,1 | |
|
-толщины гребня, |
± 0,1 | |
|
- крутизны гребня |
± 0,2 | |
|
Размах показания прибора при измерении, мм | ||
|
- толщины гребня, |
±0,05 | |
|
- крутизны гребня |
±0,05 | |
|
Диапазон рабочих температур, °С |
От -15 до +35 | |
|
Относительная влажность, % |
До 80 при 25°С | |
|
Условия транспортирования и хранения: | ||
|
Температура окружающей среды, °С |
От -25 до +50 | |
|
Относительная влажность, % |
До 98 при 25°С | |
|
Номинальное напряжение питания, В |
4,8 | |
|
Лазерного |
УЦИ | |
|
Габаритные размеры, мм |
модуля | |
|
-длина, |
215 |
130 |
|
-ширина, |
150 |
80 |
|
-высота |
65 |
40 |
|
Масса прибора без футляра не более, г. |
1000 | |
|
Полный средний срок службы, не менее |
3 года | |
|
Среднее время восстановления работоспособного состояния, не |
1 | |
|
более, часов. | ||
|
Среднее время наработки на отказ, не менее, часов |
5000 | |
|
Установленная безотказная работа, не менее, часов |
500 | |
