Номер по Госреестру СИ: 41061-13
41061-13 Измерители лазерные триангуляционные
(РФ603)
Назначение средства измерений:
Измерители лазерные триангуляционные РФ603 (далее - измерители)
предназначены для бесконтактного измерения перемещений технологических объектов по одной координате вдоль оси, задаваемой источником лазерного излучения на предприятиях и в организациях различных отраслей промышленности, машиностроении, деревообработки, приборостроении.

Внешний вид.
Измерители лазерные триангуляционные

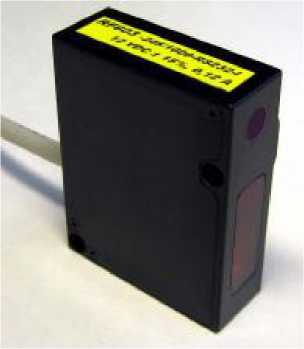

Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 28.10.2018
Номер записи - 128911
ID в реестре СИ - 351311
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
исп. РФ603-15/15, исп. РФ603-145/750-485/U-IN/AL, исп. РФ603-145/750-485-U, исп. РФ603-140/100, Измеритель лазерный триангуляционныйРФ603-80/250, Измеритель лазерный триангуляционный РФ603-95/30, Измеритель лазерный триангуляционный РФ603-80/250, Измеритель лазерный триангуляционный РФ603-145/750, Измеритель лазерный триангуляционный РФ603-140/100, Измеритель лазерный триангуляционный РФ603-125/500, Измеритель лазерный триангуляционный РФ603-105/50, Измеритель лазерный триангуляционный РФ603 - 45/50, Измерители лазерные триангуляционные, Без модификации, RF603-60/100-232/U-IN/AI, RF603-105/50, 603-30/15-232/U-I, ., -,
Производитель
Изготовитель - ООО "РИФТЭК"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск

Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 1069
Выдано извещений - 43
Кол-во периодических поверок - 638
Кол-во средств измерений - 304
Кол-во владельцев - 49
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1638 дн.
Приказы РСТ, где упоминается данный тип СИ
№893 от 2015.07.31 Об утверждении типов средств измерений
№1481 от 2019.06.27 О переоформлении свидетельства об утверждении типа № 54764 "Комплексы измерительные аэродромно-дорожных лабораторий КП-514 РДТ"
Наличие аналогов СИ: Измерители лазерные триангуляционные (РФ603)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "РИФТЭК"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27510-04 01.08.2009 |
Скобы измерительные диаметров колесных пар, ИДК ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
27510-12 28.02.2022 |
Скобы измерительные диаметров колесных пар, ИДК ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
27510-12 23.07.2017 |
Скобы измерительные диаметров колесных пар, ИДК ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
35128-07 01.07.2012 |
Профилометры поверхности катания колесной пары, ИКП ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
35128-07 28.09.2017 |
Профилометры поверхности катания колесной пары, ИКП ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
41061-09 01.08.2014 |
Измерители лазерные триангуляционные, РФ603 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
41061-13 28.10.2018 |
Измерители лазерные триангуляционные, РФ603 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
57370-14 14.05.2019 |
Преобразователи линейных перемещений , РФ25 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
65938-16 28.02.2017 |
Измерители лазерные триангуляционные, РФ60x ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
65938-17 28.02.2022 |
Измерители лазерные триангуляционные, РФ60х ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
35128-18 31.05.2023 |
Профилометры поверхности катания колесной пары, ИКП ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
57370-19 31.07.2023 |
Преобразователи линейных перемещений , РФ25 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
87349-22 16.05.2027 |
Измерители лазерные триангуляционные, РФ60х ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
87350-22 18.07.2027 |
Скобы измерительные диаметров колесных пар, ИДК ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
92493-24 14.02.2028 |
Профилометры поверхности катания колесной пары, ИКП М ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
57370-24 05.02.2029 |
Преобразователи линейных перемещений , РФ25 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
95593-25 30.10.2028 |
Профилометры поверхности катания колесной пары, ИКП ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Измерители лазерные триангуляционные (РФ603)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ЦАГИ" (РОСС СОБ 3.00082.2013) | 64 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТМС РУС" (RA.RU.312318) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФАУ "ЦАГИ" (РОСС СОБ 3.00082.2013) | 70 | 0 | 70 | 3 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 15 | 1 | 14 | 1 | 15 | 1 | 14 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 50 | 1 | 3 | 45 | 8 | 48 | 3 | 45 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 60 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 26 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 10 | 1 | 9 | 0 | 8 | 1 | 7 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 10 | 0 | 8 | 0 | 6 | 0 | 6 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 24 | 2 | 0 | 24 | 1 | 24 | 0 | 24 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 14 | 0 | 12 | 0 | 6 | 0 | 6 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 14 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 40 | 0 | 40 | 1 | 39 | 0 | 39 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 10 | 3 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФГУП "ЦАГИ" (РОСС СОБ 3.00082.2013) | 42 | 0 | 34 | 4 | 42 | 0 | 34 | |||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 40 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 130 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 186 | 0 | 186 | 10 | 131 | 0 | 131 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 12 | 0 | 12 | 1 | 12 | 0 | 12 | ||
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 11 | 0 | 9 | 0 | 11 | 0 | 9 | ||
| ОАО "Новосибирский завод искусственного волокна" (0739) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 27 | 0 | 24 | 1 | 24 | 0 | 24 | ||
| АО "ВПК "НПО МАШИНОСТРОЕНИЯ" (РОСС СОБ 3.00218.2014) | 21 | 0 | 21 | 2 | 21 | 0 | 21 | |||
| ЦАГИ (РОСС СОБ 3.00082.2013) | 33 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 27 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТМС РУС" (RA.RU.312318) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "НИКИЭТ" (RA.RU.311808) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "АВИААГРЕГАТ" (RA.RU.330330) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 65 | 7 | 0 | 65 | 10 | 44 | 0 | 44 | ||
| АО "НПО ЛАВОЧКИНА" (092041) | 19 | 0 | 19 | 1 | 19 | 0 | 19 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Измерители лазерные триангуляционные (РФ603)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
12000 | 10611 |
|
ФБУ НИЦ ПМ-Ростест Москва |
12480 | 10611 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
14400 | 10611 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
14400 | 10611 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
14400 | 10611 |
Программное обеспечение
Измерители лазерные триангуляционные РФ 603 имеют в своем составе встроенное программное обеспечение.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификацион ный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
RF60x |
RF60x-sp |
1.0.8.0 |
82227B70161DF997B 3AFCC40CA5A75E0 |
MD5 |
Операционная система, имеющая оболочку доступную пользователю для датчиков -отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения оценивается как «A» согласно
МИ 3286-2010.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений изложен в документе «Триангуляционные лазерные датчики Серия РФ603. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям лазерным триангуляционным РФ603ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
ТУ BY 100051163.003-2009 «Измерители лазерные триангуляционные РФ603. Технические условия».
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
Поверка
Поверкаосуществляется по документу МРБ МП. 1880-2009 «Измерители лазерные
триангуляционные РФ603. Методика поверки», утвержденному БелГИМ 26 февраля 2009 г.
Основные средства поверки:
-
- машина измерительная оптико-механическая ИЗМ-1 по ГОСТ 10875;
-
- линейка измерительная металлическая по ГОСТ 427
Изготовитель
Принцип действия измерителей основан на методе оптической триангуляции. Излучение полупроводникового лазера фокусируется объективом на объекте измерения. Рассеянное на объекте измерения излучение объективом фокусируется на позиционночувствительной линейке. Перемещение объекта измерения вызывает соответствующее перемещение изображения на линейке. Процессор сигналов рассчитывает расстояние до объекта по положению изображения светового пятна на линейке.
Измеритель имеет 23 исполнения, которые отличаются диапазоном измерения от 2 до 750 мм и базовым расстоянием до объекта измерения от 10 до 145 мм.
В качестве источника излучения используется полупроводниковый лазер, работающий на длине волны 660 нм.
Измерители в зависимости от исполнения имеют цифровой выход с целью снятия, обработки и отображения накопленной информации.
Цифровой выход имеет интерфейс RS232 для подключения к ПЭВМ.
Внешний вид измерителей приведен на рисунке 1.
Рисунок 1 - Общий вид измерителей лазерных триангуляционных РФ603
Таблица 1
|
Исполнение |
РФ603- X/2 |
РФ603- X/5 |
РФ603- X/10 |
РФ603- X/15 |
РФ603- X/25 |
РФ603- X/30 |
РФ603- X/50 |
РФ603- X/100 |
РФ603- X/250 |
РФ603- X/500 |
РФ603- X/750 |
|
1.Базовое расстояние до объекта измерения Х, мм, не более |
10 |
15 |
15; 25; 55 |
15; 30; 60 |
25; 45; 80 |
35; 55; 95 |
45; 65; 105 |
60; 90; 140 |
80 |
125 |
145 |
|
2. Диапазон измерения перемещений, мм, не менее |
от Х до (Х + 2) |
от Х до (Х + 5) |
от Х до (Х +10) |
от Х до (Х +15) |
от Х до (Х + 25) |
от Х до (Х +30) |
от Х до (Х +50) |
от Х до (Х +100) |
от Х до (Х + 250) |
от Х до (Х +500) |
от Х до (Х + 750) |
|
3. Дискретность отсчета, мм |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,01 |
0,01 |
0,01 |
0,1 |
0,1 |
|
4. Пределы приведенной погрешности измерений перемещения, % от ВПИ |
± 0,25 |
± 0,25 |
± 0,25 |
± 0,25 |
± 0,25 |
± 0,25 |
± 0,25 |
± 0,25 |
± 0,25 |
± 0,25 |
± 0,25 |
Продолжение таблицы 1
|
Исполнение |
РФ603 -X/2 |
РФ603 -X/5 |
РФ603 -X/10 |
РФ603 -X/15 |
РФ603 -X/25 |
РФ603 -X/30 |
РФ603- X/50 |
РФ603- X/100 |
РФ603- X/250 |
РФ603- X/500 |
РФ603- X/750 |
|
5. Мощность лазерного излучения, мВт, не более |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
5 |
5 |
5 |
|
6. Габаритные размеры, мм, не более -длина -ширина -высота |
67 67 29 |
65 50 20 | |||||||||
|
7. Потребляема мощность Вт, не более |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 | |
|
8. Напряжение питания, В |
12 | ||||||||||
|
9. Масса, кг, не более |
0,1 | ||||||||||
|
Х - базовое расстояние до объекта измерения ВПИ - верхний предел измерения перемещений | |||||||||||
|
Условия эксплуатации измерителя: | |
|
- температура окружающей среды, °С |
от 0 до 40 |
|
- относительная влажность, % |
до 80 при 25 °С |
|
Условия транспортирования измерителя: | |
|
- температура окружающей среды, °С |
от минус 25 до плюс 55 |
|
- относительная влажность, % |
до 98 при 25 °С |
