Номер по Госреестру СИ: 35128-18
35128-18 Профилометры поверхности катания колесной пары
(ИКП)
Назначение средства измерений:
Профилометры поверхности катания колесной пары ИКП (далее - профилометры ИКП) предназначены для измерений геометрических параметров колес подвижного состава на железных дорогах и метрополитенах.

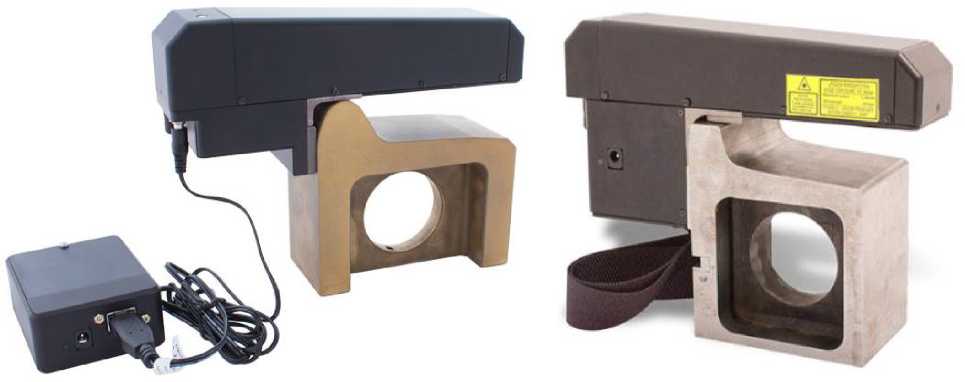

Внешний вид.
Профилометры поверхности катания колесной пары
Рисунок № 1

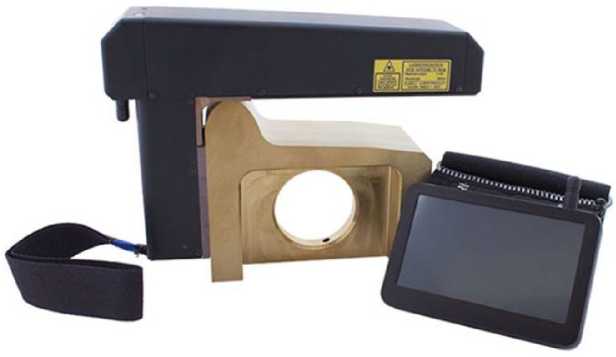

Внешний вид.
Профилометры поверхности катания колесной пары
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 31.05.2023
Номер записи - 168481
ID в реестре СИ - 491343
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - ООО "РИФТЭК"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок - 167
Выдано извещений - 3
Кол-во периодических поверок - 133
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1862 от 2018.09.06 Об утверждении типов средств измерений
№2792 от 2021.12.09 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Профилометры поверхности катания колесной пары (ИКП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "РИФТЭК"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27510-04 01.08.2009 |
Скобы измерительные диаметров колесных пар, ИДК ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
27510-12 28.02.2022 |
Скобы измерительные диаметров колесных пар, ИДК ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
27510-12 23.07.2017 |
Скобы измерительные диаметров колесных пар, ИДК ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
35128-07 01.07.2012 |
Профилометры поверхности катания колесной пары, ИКП ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
35128-07 28.09.2017 |
Профилометры поверхности катания колесной пары, ИКП ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
41061-09 01.08.2014 |
Измерители лазерные триангуляционные, РФ603 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
41061-13 28.10.2018 |
Измерители лазерные триангуляционные, РФ603 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
57370-14 14.05.2019 |
Преобразователи линейных перемещений , РФ25 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
65938-16 28.02.2017 |
Измерители лазерные триангуляционные, РФ60x ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
65938-17 28.02.2022 |
Измерители лазерные триангуляционные, РФ60х ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
35128-18 31.05.2023 |
Профилометры поверхности катания колесной пары, ИКП ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
57370-19 31.07.2023 |
Преобразователи линейных перемещений , РФ25 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
87349-22 16.05.2027 |
Измерители лазерные триангуляционные, РФ60х ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
87350-22 18.07.2027 |
Скобы измерительные диаметров колесных пар, ИДК ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
92493-24 14.02.2028 |
Профилометры поверхности катания колесной пары, ИКП М ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
57370-24 05.02.2029 |
Преобразователи линейных перемещений , РФ25 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
95593-25 30.10.2028 |
Профилометры поверхности катания колесной пары, ИКП ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Кто поверяет Профилометры поверхности катания колесной пары (ИКП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ВОЛГАМЕТРОКОМ" (RA.RU.311868) | 167 | 35 | 34 | 133 | 3 | 167 | 34 | 133 |
Стоимость поверки Профилометры поверхности катания колесной пары (ИКП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
18100 | 18100 |
Программное обеспечение
Программное обеспечение «IKP 5» установлено на жестком диске устройства цифровой индикации. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют. Программное обеспечение «IKP 5», установленное на устройство цифровой индикации, принимает данные измерений, выполняет их анализ, выводит на экран, результаты измерений и информацию о выявленных отступлениях геометрических параметров колесной пары от норм содержания, имеется возможность распечатывания на бумажном носителе документов и запись данных замеров на флэш-карту.
Идентификационные данные программного обеспечения профилометров ИКП приведены в таблицах 1.
Таблица 1 - Идентификационные данные программного обеспечения профилометров ИКП
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО «IKP 5» |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.0.65 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения оценивается, как «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к профилометрам поверхности катания колесной пары ИКП
ТУ BY 100051163.002-2014 Профилометр поверхности катания колесной пары ИКП. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для разных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
Поверка
Поверкаосуществляется по документу МРБ МП.1645-2014 «Профилометры поверхности катания колесной пары ИКП. Методика поверки», утвержденному Республиканским унитарным предприятием «Белорусский государственный институт метрологии» 14.08.2014 г.
Основные средства поверки:
- Эталонные меры, входящие в комплект поставки Профилометров поверхности катания колесной пары ИКП. Чертёж мер и технические характеристики мер приведены в Приложении Б к методике поверки МРБ МП. 1645-2014;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «РИФТЭК»
(ООО «РИФТЭК»), Республика Беларусь
Адрес: 220090, Республика Беларусь, г. Минск, Логойский тракт, 22
Телефон /факс: +375 17 281-35-13; +375 17 281-36-57
E-mail: info@riftek. com
Web-сайт: www.riftek.com
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия профилометров ИКП основан на сканировании лазерным лучом поверхности катания колёсной пары. Геометрические параметры гребня рассчитываются автоматически по снятому профилю.
Профилометры ИКП изготавливают в трех исполнениях:
-
- ИКП - стандартный профилометр;
-
- ИКП-Т - профилометр с лапкой для измерения толщины бандажа;
-
- ИКП-Short - профилометр с укороченной рукояткой.
Профилометры ИКП состоят из лазерного сканирующего модуля, зарядного устройства и кабеля для передачи данных, а также настроечной меры.
Профилометры ИКП имеют интерфейс для подключения к персональному компьютеру с целью снятия накопленной информации и отображения полного профиля. В качестве устройства индикации может использоваться любой компьютер (карманный персональный компьютер, имеющий Bluetooth). Между лазерным сканирующим модулем и карманным персональным компьютером обеспечивается беспроводная связь посредством Bluetooth. Прибор имеет интерфейс подключения к ПЭВМ для передачи данных.
Профилометры ИКП обеспечивают регистрацию и хранение в памяти устройства цифровой индикации результатов не менее 100000 последних измерений.
Общий вид профилометров поверхности катания колесной пары ИКП представлен на рисунке 1.
Рисунок 1 - Общий вид профилометров поверхности катания колесной пары ИКП
Таблица 3 - Комплект поставки систем
|
Наименование |
Обозначение |
Количество |
|
У стройство индикации (КПК) |
1 экз. | |
|
Лазерный сканирующий модуль |
1 экз. | |
|
Зарядное устройство 5В, 1А для КПК |
1 экз. | |
|
Зарядное устройство 5В, 1А для лазерного модуля |
1 экз. | |
|
Кабель для передачи данных |
1 экз. | |
|
Футляр |
1 экз. | |
|
ПО поддержки базы данных (CD-диск) |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МРБ МП. 1645-2014 |
1 экз. |
|
Настроечная мера |
- |
1 экз. |
|
ПО для настройки и поверки прибора |
- |
1 экз. |
|
* - поставляется по отдельному заказу |
- |
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерений параметров поверхности катания колесной пары, мм высоты гребня толщины гребня, крутизны гребня, толщина бандажа Пределы допускаемой абсолютной погрешности измерения параметров поверхности катания колесной пары, мм высоты гребня, толщины гребня, крутизны гребня толщина бандажа |
от 20 до 45 от 20 до 40 от 1 до 15 от 35 до 100 ±0,10 ±0,10 ±0,20 ±0,50 |
Продолжение таблицы 1
|
Размах показаний прибора при измерении, мм высоты гребня, толщины гребня, крутизны гребня толщина бандажа |
±0,05 ±0,05 ±0,05 |
Таблица 2 - Технические характеристики
|
Наименование параметра |
Значение | |
|
Диапазон рабочих температур, °С |
от -15 до +35, | |
|
Относительная влажность, % |
до 80 при 25°С | |
|
Условия транспортирования и хранения: Температура окружающей среды, °С |
от -25 до +50, | |
|
Относительная влажность, % |
до 98 при 25°С | |
|
Степень защиты по ГОСТ 14254-2015 |
IP42 | |
|
Номинальное напряжение питания, В |
3,7 | |
|
Г абаритные размеры не более, мм |
Лазерного |
УЦИ |
|
длина, |
модуля 265 |
113 |
|
ширина, |
160 |
96 |
|
высота |
70 |
23 |
|
Масса прибора без футляра не более, г |
2700 | |
