Сведения о средстве измерений: 65938-16 Измерители лазерные триангуляционные

Номер по Госреестру СИ: 65938-16
65938-16 Измерители лазерные триангуляционные
(РФ60x)

Назначение средства измерений:
Измерители лазерные триангуляционные РФ60х (далее - измерители) предназначены для бесконтактного измерения перемещений технологических объектов по одной координате вдоль оси, задаваемой источником лазерного излучения на предприятиях и в организациях различных отраслей промышленности: машиностроения, деревообработки, приборостроения.

сертификация программного обеспечения
Внешний вид. Измерители лазерные триангуляционные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители лазерные триангуляционные
Рисунок № 1
Внешний вид. Измерители лазерные триангуляционные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Измерители лазерные триангуляционные
Рисунок № 2
Внешний вид. Измерители лазерные триангуляционные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Измерители лазерные триангуляционные
Рисунок № 3
Внешний вид. Измерители лазерные триангуляционные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Измерители лазерные триангуляционные
Рисунок № 4

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 28.02.2017
Номер записи - 157356
ID в реестре СИ - 379756
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

РФ600HS-330/40-232-ET-U, РФ600-410/2000-232/I-IN/AL, РФ600-410/2000, РФ600 420/2500-232-U, РФ 603HS-65/50-485-ET-U, РФ 600HS-70-330/40-232-ET-U, РФ 600-410/2500-485, Нет модификации, модификация РФ603-105/50-485-ЕТ, модификация РФ603, исполнение РФ603-60/10, модификация РФ600, исполнение РФ600-500/100, модификация РФ600, исполнение РФ600-330/40, модификация РФ600, исполнение РФ600-235/10, модификация РФ 603-15/15-232-I, модификация RF603-245/1000-232-U, модификация RF603-245-1000-232-U, мод. РФ603, Измеритель лазерный триангуляционный РФ60х, модификации РФ603, 603,

Производитель

Изготовитель - ООО "РИФТЭК"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 172
Выдано извещений - 4
Кол-во периодических поверок - 138
Кол-во средств измерений - 35
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Измерители лазерные триангуляционные (РФ60x)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "РИФТЭК"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
27510-04
01.08.2009
Скобы измерительные диаметров колесных пар, ИДК
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
1 год
27510-12
28.02.2022
Скобы измерительные диаметров колесных пар, ИДК
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
27510-12
23.07.2017
Скобы измерительные диаметров колесных пар, ИДК
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
1 год
35128-07
01.07.2012
Профилометры поверхности катания колесной пары, ИКП
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
1 год
35128-07
28.09.2017
Профилометры поверхности катания колесной пары, ИКП
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
41061-09
01.08.2014
Измерители лазерные триангуляционные, РФ603
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
1 год
41061-13
28.10.2018
Измерители лазерные триангуляционные, РФ603
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
1 год
57370-14
14.05.2019
Преобразователи линейных перемещений , РФ25
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
1 год
65938-16
28.02.2017
Измерители лазерные триангуляционные, РФ60x
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
65938-17
28.02.2022
Измерители лазерные триангуляционные, РФ60х
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
35128-18
31.05.2023
Профилометры поверхности катания колесной пары, ИКП
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
57370-19
31.07.2023
Преобразователи линейных перемещений , РФ25
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
87349-22
16.05.2027
Измерители лазерные триангуляционные, РФ60х
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
87350-22
18.07.2027
Скобы измерительные диаметров колесных пар, ИДК
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
92493-24
14.02.2028
Профилометры поверхности катания колесной пары, ИКП М
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
57370-24
05.02.2029
Преобразователи линейных перемещений , РФ25
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
95593-25
30.10.2028
Профилометры поверхности катания колесной пары, ИКП
ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год

Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).

Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».

Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.

Стоимость 200 руб. или по подписке

Кто поверяет Измерители лазерные триангуляционные (РФ60x)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ЦАГИ"
(РОСС СОБ 3.00082.2013)
  • 12 0 0 0 0 0 0
    ООО "ТМС РУС"
    (RA.RU.312318)
  • модификация РФ603, исполнение РФ603-60/10
  • модификация РФ600, исполнение РФ600-235/10
  • модификация РФ600, исполнение РФ600-500/100
  • модификация РФ600, исполнение РФ600-330/40
  • 13 0 0 0 0 0 0
    ФАУ "ЦАГИ"
    (РОСС СОБ 3.00082.2013)
  • РФ603-60/10
  • РФ603-80/25-485-I-IN-AL-(9...36В)
  • РФ603-15/5-485-I-IN-AL-(9...36В)
  • 44 0 44 0 0 0 0
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • Нет модификации
  • 603
  • РФ60x, РФ603
  • мод. РФ603
  • РФ603, исполнение РФ603-95/30-485-I
  • РФ603
  • РФ603-15/10-485-I-IN-AL
  • 27 1 20 0 20 1 19
    ФГУП "ЦАГИ"
    (РОСС СОБ 3.00082.2013)
  • РФ603-60/10
  • РФ603-80/25
  • 13 0 13 1 13 0 13
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • РФ603-65/15-232-ET-U
  • РФ603-60/100-232-I
  • 4 0 4 0 4 0 4
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • РФ 600HS-70-330/40-232-ET-U
  • РФ603-95/30-485-I
  • РФ 600-410/2500-485
  • РФ603HS-60-15/5-232-ET-U
  • РФ600-410/2000-232/I-IN/AL
  • РФ603-95/30-485/U-IN/AL
  • РФ600HS.70-330/40
  • РФ600HS-330/40-232-ET-U
  • РФ603 исп. РФ603-100/350-485-ET
  • РФ600 420/2500-232-U
  • 27 0 27 2 21 0 21
    ООО "ТМС РУС"
    (RA.RU.312318)
  • модификация РФ600, исполнение РФ600-500/100
  • модификация РФ600, исполнение РФ600-330/40
  • модификация РФ600, исполнение РФ600-235/10
  • модификация РФ603, исполнение РФ603-60/10
  • 13 0 13 0 13 0 13
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • модификация РФ603-105/50-485-ЕТ
  • модификация RF603-245-1000-232-U
  • модификация RF603-245/1000-232-U
  • РФ60x, модификация РФ603-105/50-485-ET
  • 4 0 3 0 3 0 3
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • Измеритель лазерный триангуляционный РФ60х, модификации РФ603
  • 1 0 0 0 0 0 0
    АО "НИКИЭТ"
    (RA.RU.311808)
  • РФ 603HS-65/50-485-ET-U
  • РФ603HS-65/50-485-ET-U
  • 3 0 3 0 3 0 3
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • РФ603
  • 1 0 1 0 1 0 1
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • модификация РФ 603-15/15-232-I
  • 6 0 6 0 6 0 6
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • РФ600-410/2000
  • РФ 600HS-70-330/40-232-ET-U
  • 3 0 3 1 0 0 0
    ООО "КВАЗАР"
    (RA.RU.310696)
  • РФ603-260/1250-232-U-IN-AL
  • 1 0 1 0 1 0 1

    Стоимость поверки Измерители лазерные триангуляционные (РФ60x)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    12480 12501
    Коломенский филиал ФБУ Ростест-Москва
    Московская область
    14400 12501
    Клинский филиал ФБУ Ростест-Москва
    Московская область
    14400 12501
    Сергиево-Посадский филиал ФБУ Ростест-Москва
    Московская область
    14400 12501
    Серпуховский филиал ФБУ Ростест-Москва
    Московская область
    14400 12501

    Программное обеспечение

    Программное обеспечение «РФбОх-SP», установленное на компьютере, принимает от измерителя через протокол RS232 и RS485 результаты измерений, выполняет их анализ и выводит графическую и цифровую информацию на экран компьютера. Данные измерений могут быть сохранены во внутренней памяти компьютера, на сервере или на флэш-карте.

    Идентификационные данные программного обеспечения измерителей приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    РФ60Х-БР

    Номер версии (идентификационный номер) ПО

    У.1.Х.Х.Х

    Цифровой идентификатор ПО

    -

    Другие данные, если имеются

    не имеются

    Уровень защиты программного обеспечения оценивается, как «высокое»

    по РМГ Р 50.2.077-2014


    Знак утверждения типа

    Знак утверждения типа

    наносится на лазерный блок прибора методом наклейки и на титульный лист руководства по эксплуатации типографским методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к измерителям лазерным триангуляционным РФ60х

    ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

    ТУ BY 100051163.003-2009 «Измерители лазерные триангуляционные РФ60х. Технические условия»

    Поверка

    Поверка

    осуществляется по документу МРБ МП. 1880-2016 «Измерители лазерные триангуляционные РФ60х. Методика поверки», утвержденному РУП «БелГИМ» 03 июня 2016 г.

    Основные средства поверки:

    • - Линейка измерительная металлическая по ГОСТ 427-75, диапазон измерения от 0 до 1000 мм, погрешность ± 0,2 мм;

    • - Машина измерительная оптико-механическая ИЗМ-3 по ГОСТ 10875-76, диапазон измерения от 0 до 3000 мм, погрешность ± (1,3 + 3L), мкм, где L - длина в метрах.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.


    Изготовитель

    ООО «РИФТЭК»
    220090, г. Минск, ул. Логойский тракт, 22-311
    Тел.: +7 (017) 281-35-13
    E-mail: info@riftek.com
    Веб-сайт: www.riftek.com

    Испытательный центр

    Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46
    Тел./факс: (495)437-55-77 / 437-56-66
    E-mail: office@vniims.ru, www.vniims.ru

    Принцип действия измерителей основан на методе оптической триангуляции. Излучение полупроводникового лазера фокусируется объективом на объекте измерения. Рассеянное на объекте измерения излучение объективом фокусируется на позиционно-чувствительной линейке. Перемещение объекта измерения вызывает соответствующее перемещение изображения на линейке. Процессор сигналов рассчитывает расстояние до объекта по положению изображения светового пятна на линейке.

    Измерители изготавливают четырех модификаций (РФ600, РФ603, РФ603Ж и РФ605), в каждой из которых имеется ряд исполнений, отличающихся габаритными размерами, диапазоном измерения перемещений, базовым расстоянием до объекта измерения и быстродействием.

    В качестве источника излучения используется красный полупроводниковый лазер, работающий на длине волны 660 нм, либо ультрафиолетовый полупроводниковый лазер, работающий на длине волны 405 нм.

    Измерители имеют цифровой выход с целью снятия, обработки и отображения накопленной информации.

    Цифровой выход имеет интерфейс RS232 или RS485 для подключения к ПЭВМ.

    Внешний вид измерителей показан на рисунках 1 - 4.

    Внешний вид. Измерители лазерные триангуляционные (РФ60x), http://oei-analitika.ru

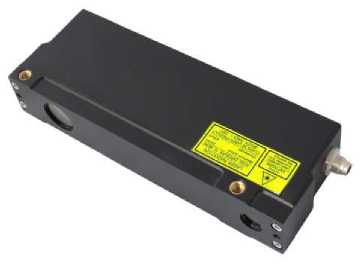

    Рисунок 2 - Измерители лазерные триангуляционные РФ603

    Внешний вид. Измерители лазерные триангуляционные (РФ60x), http://oei-analitika.ru

    Рисунок 1 - Измерители лазерные триангуляционные РФ600

    Внешний вид. Измерители лазерные триангуляционные (РФ60x), http://oei-analitika.ru

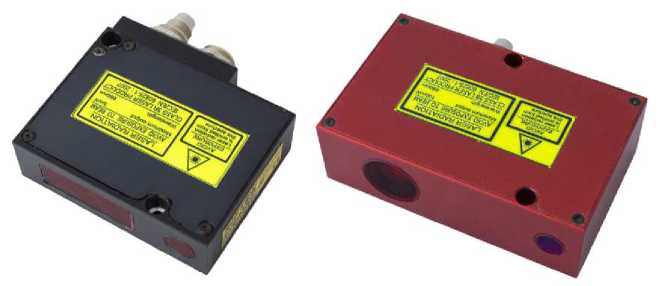

    Рисунок 3 - Измерители лазерные триангуляционные РФ603Ж

    Внешний вид. Измерители лазерные триангуляционные (РФ60x), http://oei-analitika.ru

    Рисунок 4 - Измерители лазерные триангуляционные РФ605


    Таблица 4 - Комплект поставки измерителей

    Наименование

    Количество, экз.

    Измеритель лазерный триангуляционный РФ60х

    1

    Программное обеспечение на CD-диске

    1

    Руководство по эксплуатации РФ60х.00.000.РЭ (CD-диск)

    1

    Методика поверки

    1


    Таблица 2 - Метрологические характеристики на представленные типы измерителей.

    Модификация

    РФ600

    РФ603

    РФ6031 IS

    РФ605

    1. Диапазон измерения перемещений, мм

    от 10 до 2500 вкл.

    от 2 до 1250 вкл.

    от 2 до 1250 вкл.

    от 50 до 500 вкл.

    2. Дискретность отсчета,

    мм

    0,01 для диапазона от 10 до 39 вкл.

    0,1 для диапазона от 40 до 399 вкл.

    1 для диапазона от 400 до 2500 вкл.

    0,01 для диапазона от 2 до 39 вкл.

    0,1 для диапазона от 40 до 399 вкл. 1 для диапазона от 400 до 1250 вкл.

    0,01 для диапазона от 2 до 39 вкл.

    0,1 для диапазона от 40 до 399 вкл.

    1 для диапазона от 400 до 1250 вкл.

    0,1 для диапазона от 50 до 399 вкл. 1 для диапазона от 400 до 500 вкл.

    Модификация

    РФ600          РФ603

    I’<|)603HS

    РФ605

    3. Пределы приведенной погрешности измерения перемещения, % от ВПИ*

    ± 0,25

    4. Максимальная частота обновления данных, кГц

    9,4

    2 или 9,4

    60, 120 или 180

    2

    5. Мощность лазерного излучения, мВт, не более

    20

    20

    70

    0,95

    6. Потребляемая мощность, Вт, не более

    2

    2

    4,8

    2

    7. Масса (без кабеля), кг, не более

    0,51

    0,11

    0,15

    0,07

    *ВПИ - верхний предел измерения перемещений

    Таблица 3 - Условия эксплуатации измерителей

    Наименование характеристики

    Значение характеристики

    Синусоидальная вибрация: диапазон частот, Гц амплитуда смещения, мм продолжительность воздействия, ч

    от 5 до 35 вкл. 0,35 1,5

    Атмосферное давление, кПа

    от 84 до 106,7 вкл.

    Диапазон рабочих температур при эксплуатации, °C

    от 0 °С до + 40°С

    Относительная влажность воздуха при 25 °С, %

    до 80


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
