ИП могут применяться для контроля активной и реактивной мощности электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.

Принцип действия ИП основан на преобразовании аналоговых входных сигналов в цифровой код. Далее вычисление требуемых величин производится в цифровой форме. Измеренное значение в цифровой форме передается по интерфейсу RS-485, а также преобразуется в аналоговый сигнал (аналоговые сигналы).

Информацию несет среднее значение каждого выходного аналогового сигнала.

В зависимости от диапазонов измерений входных и диапазона изменений выходного аналогового сигналов, вида источника питания ИП имеют 32 модификации.

ИП конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками; крышки корпуса, двух крышек клеммных колодок; зажимов подключения внешних цепей, двух печатных плат с элементами схемы; трансформатора питания, установленного на основании и блока трансформаторов тока.

Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала.

ИП ЭП8530М/1-ЭП8530М/8, ЭП8530М/17-ЭП8530М/32 предназначены для линейного преобразования активной и реактивной мощности в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока.

ИП ЭП8530М/9-ЭП8530М/16 предназначены для линейного преобразования активной мощности в унифицированный выходной сигнал постоянного тока.

ЭП8530М/1 - ЭП8530М/24 изготавливаются двухэлементными для применения в трехфазных трехпроводных цепях переменного тока, а ЭП8530М/25-ЭП8530М/32 -трехэлементными для применения в трехфазных четырехпроводных цепях переменного тока.

В ИП обеспечивается гальваническое разделение входных и выходных цепей, последовательных входных цепей между собой, последовательных и параллельных входных цепей, всех цепей и цепи питания.

ИП по заказу изготавливаются со встроенным интерфейсом RS-485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ.

Фотография общего вида ИП приведена на рисунке 1.

Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены на рисунке 2.

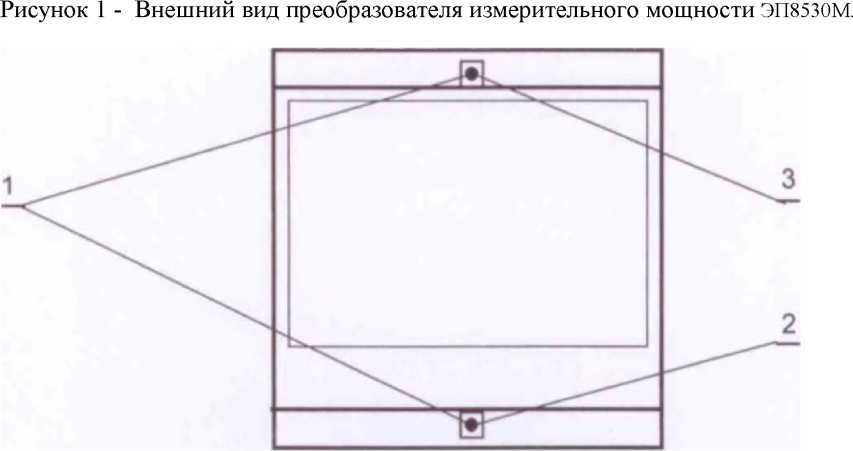

Рисунок 2 - Схема пломбировки от несанкционированного доступа (винты, крепящие крышку корпуса к основанию - 1) и указание мест для нанесения оттиска клейма ОТК (2) и оттиска клейма Знака поверки (3) на преобразователи измерительные ЭП8530М.

Комплектность приведена в таблице 3.

Таблица 3

Диапазоны измерений тока, напряжения линейного (фазного), коэффициента мощности и их номинальные значения в зависимости от модификации ИП приведены в таблице 1.

Таблица 1.

Примечания

1 Каждая модификация ИП изготавливается на один из диапазонов измерений входного тока (графа 2), который указывается при заказе.

2 ИП ЭП 8530 М /1- ЭП 8530 М /24 с диапазоном измерений входного тока от 0 до 5,0 А ( от 0 до 1,0 А) (графа 2) по заказу могут иметь дополнительный вход от 0 до 2,5 А (от 0 до 0,5 А).

Диапазон изменений частоты входного сигнала от 45 до 55 Гц. Диапазон изменений и нормирующее значение выходного аналогового сигнала в зависимости от модификации ИП приведены в таблице 2.

Таблица 2.

Каждая модификация ИП по заказу может иметь интерфейс RS-485. Функции преобразования для трехэлементных ИП имеют следующий вид:

₁ N -1

^P = N " X (^рк ’ ^UAk ⁺ ^Bk ' ^UBk ^{+ i}Ck ' ^UCk ⁾;

^N k= 0

_{1 1} ^{N -1}

^Q = ~TT ' N X ^ⁱAk ' ^UBCk ^{+ i}Bk ’ ^UACk ^{+ i}Ck ' ^UABk^). у 3 ^N k=o

Функции преобразования для двухэлементных ИП имеют следующий вид:

₁ N -1

^P = N "X (^pk ’ ^UABk ⁺ ^Ск ’ ^UCBk⁾;

^N k=o

_{1  1} N -1

^{Q =} ~Г^ ' N " X^[(2iAk ^{+ i}Ck ⁾ ' ^UBCk ^{+ (2i}Ck у 3 ^N k=o

где P - активная мощность ИП, В •A;

Q - реактивная мощность ИП, вар;

iAk, iBk, iCk - мгновенное значение тока фаз А, В, С;

u_Ak, u_Bk, uC_k, - мгновенное значение фазных напряжений, В;

u_ABk, u_BCk, u_ACk, u_CBk - мгновенное значение линейных напряжений, В;

N - количество выборок за период измерений;

к - номер выборки.

Класс точности ИП ЭП8530М/1-ЭП8530М/16 - 0,5 и ЭП8530М/17-ЭП8530М/32 - 0,2.

Пределы допускаемой основной приведенной погрешности ИП для номинальных значений входных сигналов, указанных в таблице 2, в процентах от нормирующего значения выходного аналогового сигнала:

± 0,5 % для ЭП8530М/1-ЭП8530М/16;

± 0,2 % для ЭП8530М/17-ЭП8530М/32.

Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих факторов от нормальных значений, до любых значений в пределах рабочих условий применения, в процентах от нормирующего значения выходного аналогового сигнала:

• - при изменении температуры окружающего воздуха от (20 ± 2) °С до минус 30 и плюс 50 °С на каждые 10 °С:

± 0,4 % для ЭП8530М/1-ЭП8509/16;

± 0,2 % для ЭП8530М/17-ЭП8530М/32;

• - при воздействии относительной влажности (95 ± 3) % при 35 °С:

± 0,9 % для ЭП8530М/1-ЭП8530М/16; ± 0,4 % для ЭП8530М/17-ЭП8530М/32;

• - при воздействии внешнего однородного магнитного поля переменного тока частотой 50 Гц с магнитной индукцией 0,5 мТ при самом неблагоприятном направлении и фазе магнитного поля:

± 0,5 % для ЭП8530М/1-ЭП8530М/16;

± 0,4 % для ЭП8530М/17-ЭП8530М/32;

• - при изменении напряжения питания от 220 до 187 или 242 В:

± 0,25 % для ЭП8530М/1-ЭП8530М/4, ЭП8530М/9-ЭП8530М/12; ± 0,1 % для ЭП8530М/17-ЭП8530М/20, ЭП8530М/25-ЭП8530М/28;

• - при неравномерной нагрузке фаз, когда ток в любом из линейных проводов принимает значение от 50 до 100 % значения тока в остальных линейных проводах:

± 0,5 % для ЭП8530М/1-ЭП8530М/16; ± 0,2 % дляЭП8530М/17-ЭП8530М/32.

Время установления выходного аналогового сигнала ИП, с, не более 0,5.

Питание ИП ЭП8530М/1-ЭП8530М/4, ЭП8530М/9-ЭП8530М/12, ЭП8530М/17-ЭП8530М/20, ЭП8530М/25-ЭП8530М/28 осуществляется от однофазной сети переменного тока напряжением (220⁺²²-33) В, частотой (50 ± 0,5) Гц.

Питание ИП ЭП8530М/5-ЭП8530М/8, ЭП8530М/13-ЭП8530М/16, ЭП8530М/21-ЭП8530М/24, ЭП8530М/29-ЭП8530М/32 осуществляется от измерительной цепи.

Мощность, потребляемая ИП от измерительной цепи, при номинальных значениях преобразуемых входных сигналов, не более:

0,2 В •Л - для каждой последовательной цепи;

0,5 В •Л - для каждой параллельной цепи ЭП8530М/1-ЭП8530М/4, ЭП8530М/9-ЭП8530М/12, ЭП8530М/17-ЭП8530М/20, ЭП8530М/25-ЭП8530М/28;

5,0 B A - для параллельных цепей А и С ЭП8530М/5-ЭП8530М/8, ЭП8530М/13-ЭП8530М/16, ЭП8530М/21-ЭП8530М/24, ЭП8530М/29-ЭП8530М/32.

Мощность, потребляемая ИП от цепи питания, не более:

5,0 ВЛ - для ЭП8530М/1-ЭП8530М/4, ЭП8530М/9-ЭП8530М/12, ЭП8530М/17-ЭП8530М/20, ЭП8530М/25-ЭП8530М/28.

Рабочие условия применения:
