Принцип действия преобразователей основан на преобразовании аналогового входного сигнала постоянного тока в цифровой код. Далее вычисление требуемой величины производится в цифровой форме. Измеренное значение преобразуется в аналоговый выходной сигнал.

В зависимости от диапазонов входных и выходных сигналов, диапазонов изменений сопротивления нагрузки, значений времени установления выходного сигнала, количества входов и выходов преобразователи имеют 26 модификаций.

Преобразователи ЭП8556/1, 3, 5, 7, 9, 11, 13, 14, 15, 17, 19, 21, 23, 25 в измерительную цепь включаются непосредственно или через измерительные преобразователи с аналоговым выходным сигналом, а ЭП8556/2, 4, 6, 8, 10, 12, 16, 18, 20, 22, 24, 26 - через стандартные шунты постоянного тока с номинальным напряжением 75 мВ.

Преобразователи конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками, крышки корпуса, двух крышек клеммных колодок, двух или трех печатных плат (в зависимости от модификации преобразователя) с элементами схемы и трансформатора питания.

Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала. В клеммных колодках размещены зажимы для подключения внешних цепей.

На рисунке 1 представлен внешний вид преобразователя измерительного постоянного тока ЭП8556.

На рисунке 2 указаны схема пломбировки от несанкционированного доступа и места для нанесения клейм.

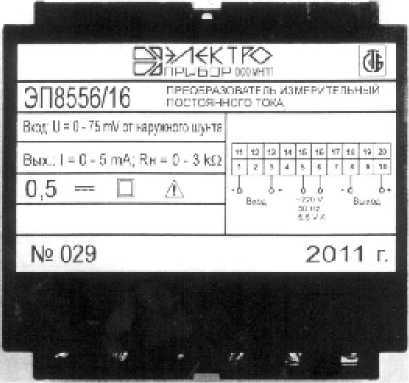

Рисунок 1 - Внешний вид преобразователя измерительного постоянного тока ЭП8556

• 1 - винты, крепящие крышку корпуса к основанию;

• 2 - место для нанесения оттиска клейма ОТК;

• 3 - место для нанесения оттиска поверительного клейма.

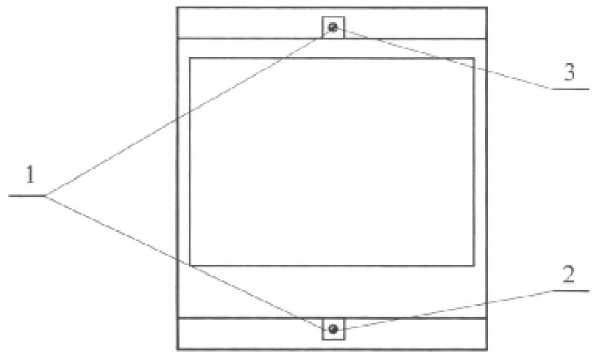

Рисунок 2 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска поверительного клейма на преобразователи измерительные постоянного тока ЭП8556

Комплект поставки преобразователей приведен в таблице 3. Таблица 3

Основные характеристики входных и выходных сигналов в зависимости от модификации преобразователя приведены в таблице 2.

Таблица 2

Класс точности преобразователей                                    0,5

Пределы допускаемой основной приведенной погрешности,

в процентах от нормирующего значения выходного сигнала :                  ±0,5

Пределы допускаемых дополнительных приведенных погрешностей в процентах от нормирующего значения выходного сигнала:

а) при изменении температуры окружающего воздуха от (20±2) °С до минус 30 °С и плюс 50 °С на каждые 10 °С

б) при воздействии относительной влажности (95±3) % при температуре 35 °С

в) при воздействии внешнего однородного магнитного поля постоянного тока с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении магнитного поля

г) при изменении напряжения питания от номинального значения 220 В до 242 и 187 В

д) при воздействии переменной составляющей входного сигнала амплитудой до 15% конечного значения диапазона измерений входного сигнала частотой 50-400 Гц (для ЭП8556/1-14)

Питание преобразователей осуществляется от сети

переменного тока напряжением (      ) В, частотой (50 ±2) Гц

Потребляемая мощность от цепи питания, В • А, не более Потребляемая мощность от измерительной цепи по каждому входу, В •А, не более

Рабочие условия применения:

-температура окружающего воздуха

-относительная влажность

Габаритные размеры, мм, не более

Масса, кг, не более

Средний срок службы, лет, не менее

Средняя наработка на отказ, ч, не менее

Степень защиты от поражения электрическим током по ГОСТ 12.2.091-2002
